防爆用检查锤

基础信息

标准简介

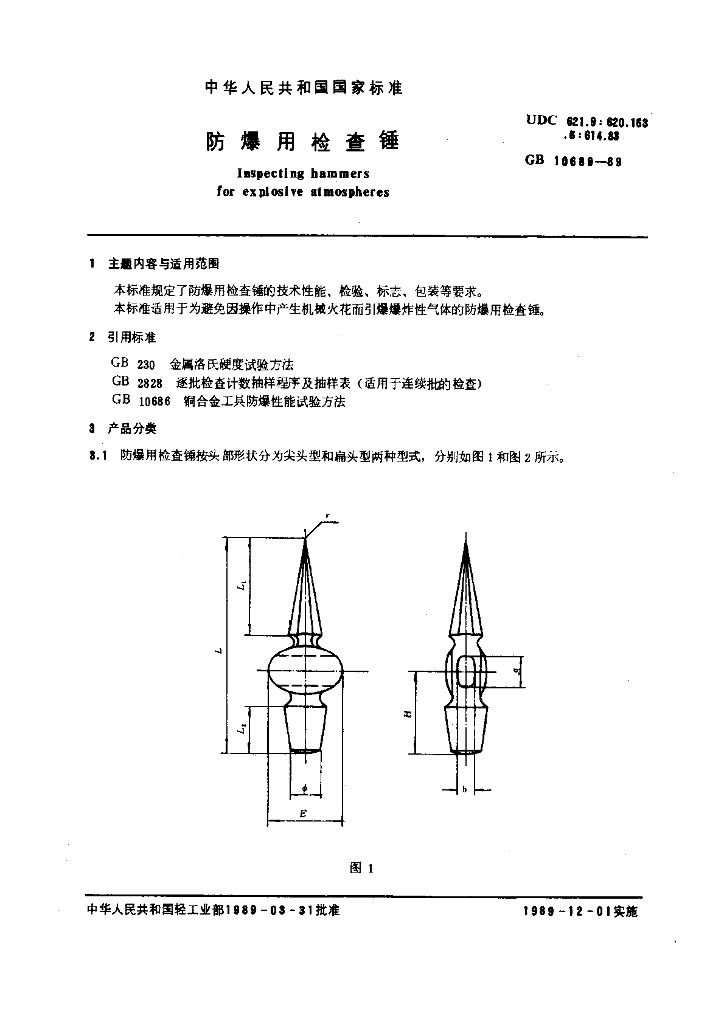

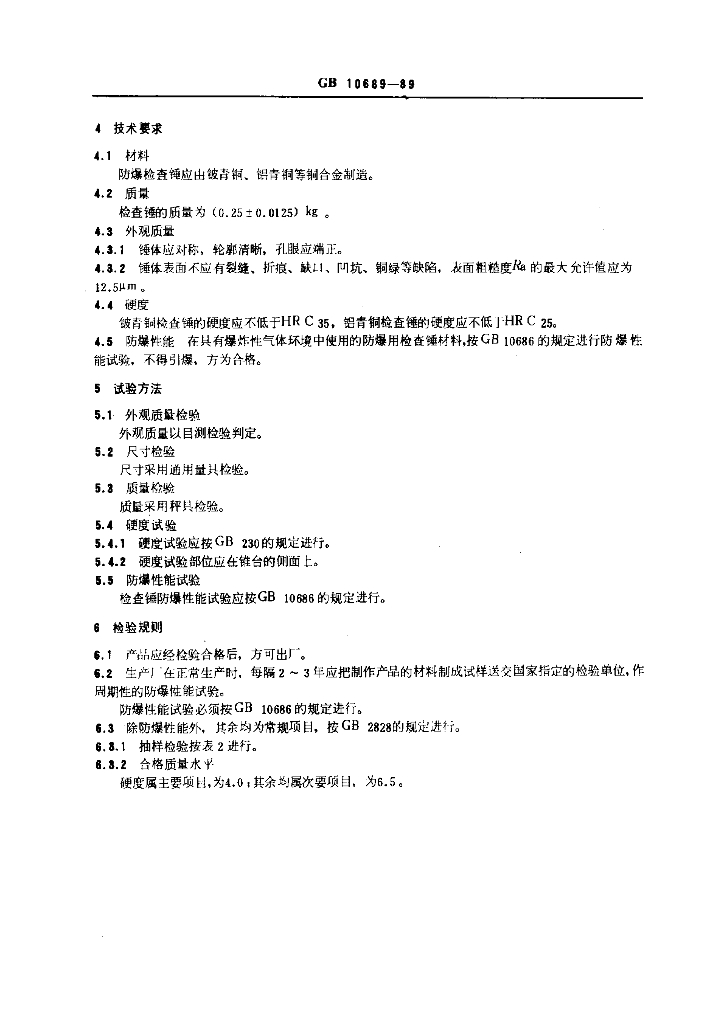

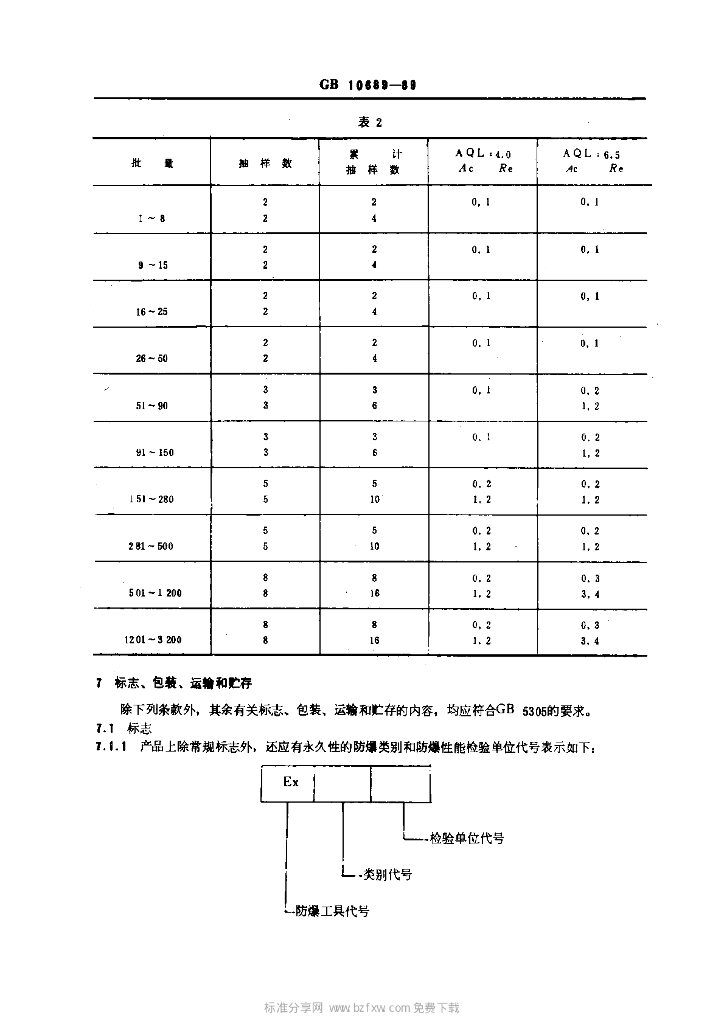

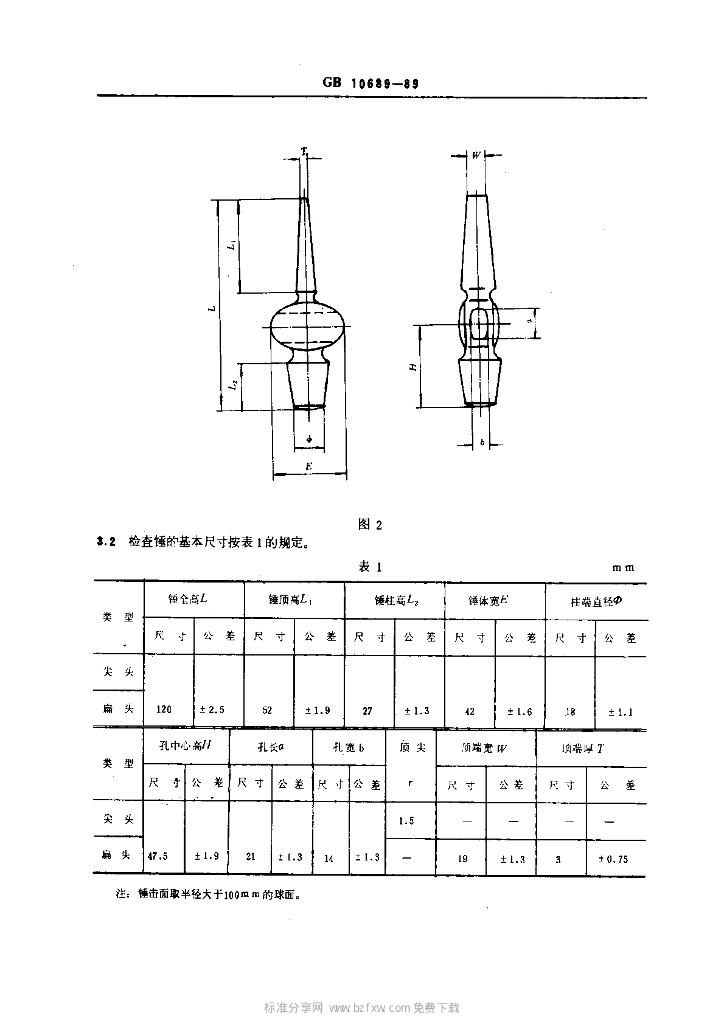

GB 10689-1989.Inspecting ham mers for ex plosive atmospheres. 1主题内容与适用范圈 GB 10689规定了防爆用检查锤的技术性能、检验、标志、包装等要求。 GB 10689适用于为避免因操作中产生机械火花而引爆爆炸性气体的防爆用检查锤。 2引用标准 GB 230金属洛 氏硬度试验方法 GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 10686 铜合金 工具防爆性能试验方法 3产品分类 3.1防爆用检查 锤按头部形状分为尖头型和扁头型两种型式，分别如图1和图2所示。 4.2质量 检查锤的质量为(0.25+0.0125) kg。 4.3外观质量 4.3.1 锤体应对称，轮廓清晰，孔眼应端正。 4.3.2锤体表面不应有裂缝、折痕、缺口、凹坑、铜绿等缺陷，表面粗糙度Ra的最大允许值应为12.54m。 4.4硬度 铍青铜检查锤的硬度应不低于HR C 35,铝青铜检查锤的硬度应不低于HR C 25。 4.5防爆性能在具有爆炸性气体环境中使用的防爆用检查锤材料,按GB10686的规定进行防爆性能试验，不得引爆，方为合格。 5试验方法 5.1外观质量 检验 外观质量以目测检验判定。 5.2尺寸检验 尺寸采用通用量具检验。 5.3质量检验 质量采用秤具检验。 5.4硬度 试验 5.4.1 硬度试验应按GB 230的规定进行。 5.4.2硬度 试验部位应在锥台的侧面上。 5.5防爆 性能试验 检查锤防爆性能试验应按GB 10686 的规定进行。 6检验规则 6.1产品应经检验合格后， 方可出厂。 6.2 生产厂在正常生产时，每隔2 ~ 3年应把制作产品的材料制成试样送交国家指定的检验单位，作周期性的防爆性能试验。 防爆性能试验必须按GB 10686 的规定进行。 6.3 除防爆性能外，其余均为常规项目，按GB 2828的规定进行。. 6.3.1抽样检验按表2进行。 6.3.2合格质量水 中 硬度属主要项目，为4.0 ;其余均属次要项目，为6.5。

内容预览

相关标准
