家具功能尺寸的标注
GB 10166-1988现行国家标准
下载标准电子版
PDF · 9 页 · 151.25KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB 10166-1988
标准状态
现行
发布日期
2022-10-17
实施日期
2022-10-17
标准简介

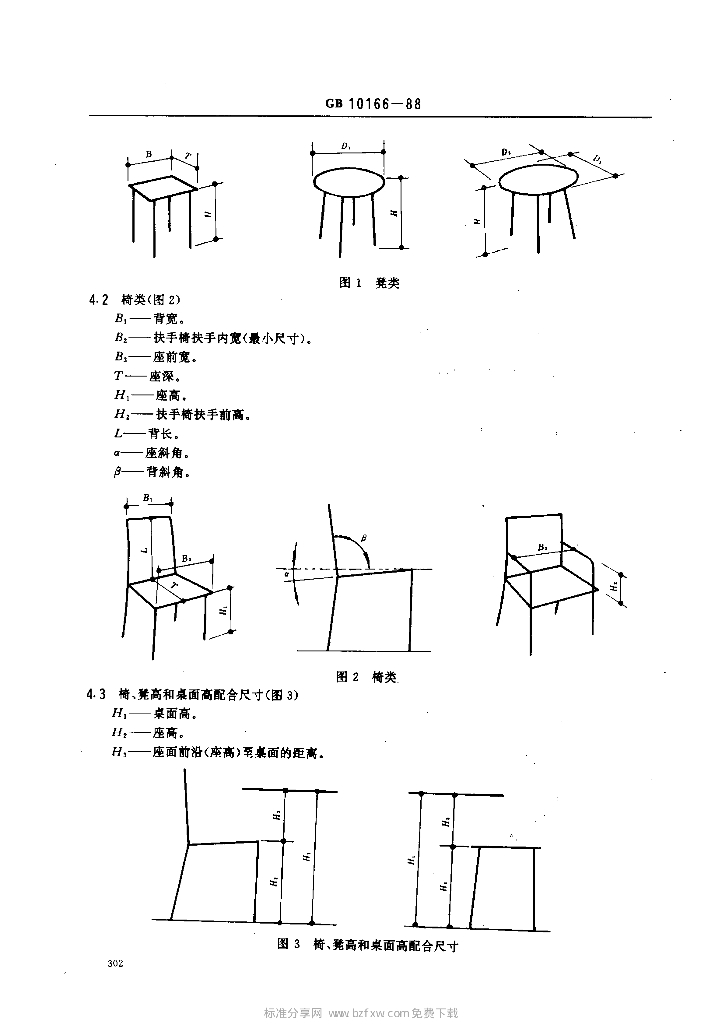

GB 10166-1988.Furniture-Indication of functional sizes. 1主题内容与适用范圈 GB 10166规定了常用家具的功能尺寸标注内容。 GB 10166适用于凳、椅、桌、床及柜类家具的设计,在家具设计图中必须直接注出,不得由其他尺寸代替。 GB 10166不涉及尺寸和角度的具体数值. 2引用标准 GB 3326桌 、椅、凳类主要尺寸 GB 3327柜类主要尺寸 GB 3328床类主要尺寸 3符号索引 B一宽度; H- -高度; T一-深度; L- -长度; D一直径; a、β、Y-一角度; F-下沉量; K一-测量点位置。 4功能尺寸 4.1凳类(图 1) B一凳面宽. T一凳面深。 H--凳面高。 D.--圆凳凳面直径. D:-椭圆凳凳面长轴。 D.- -椭圆凳凳面短轴。

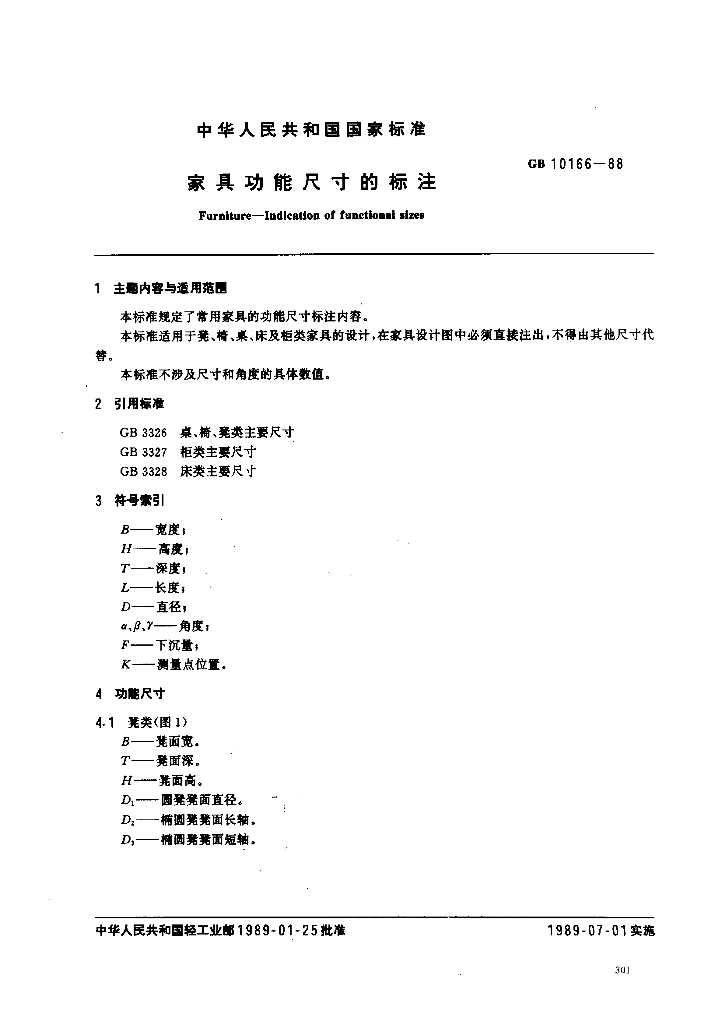

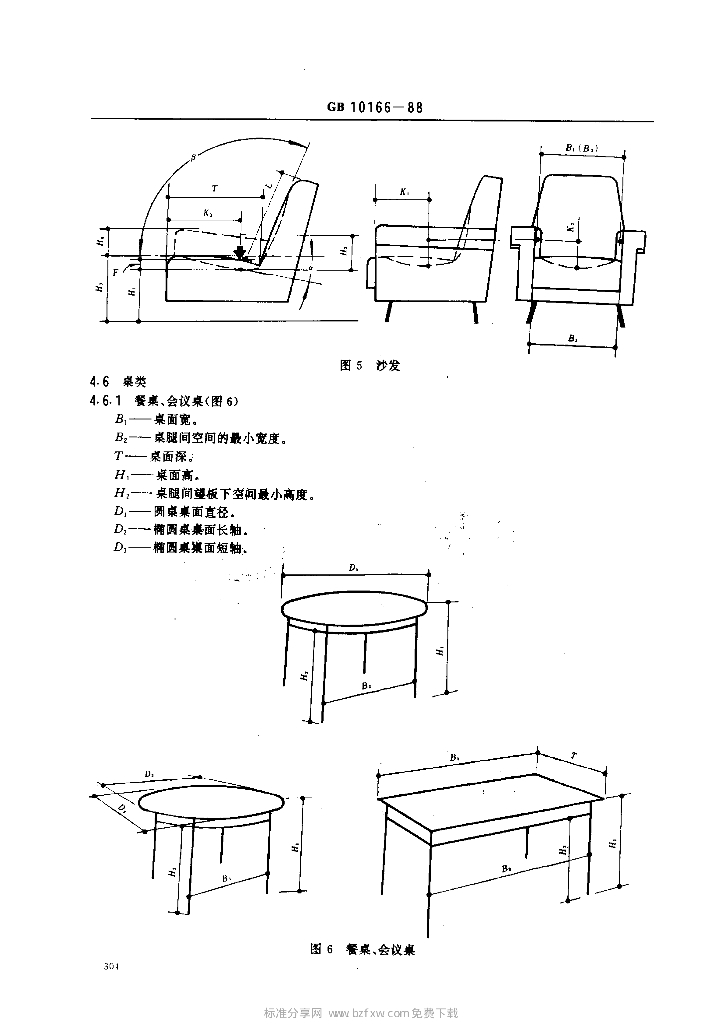

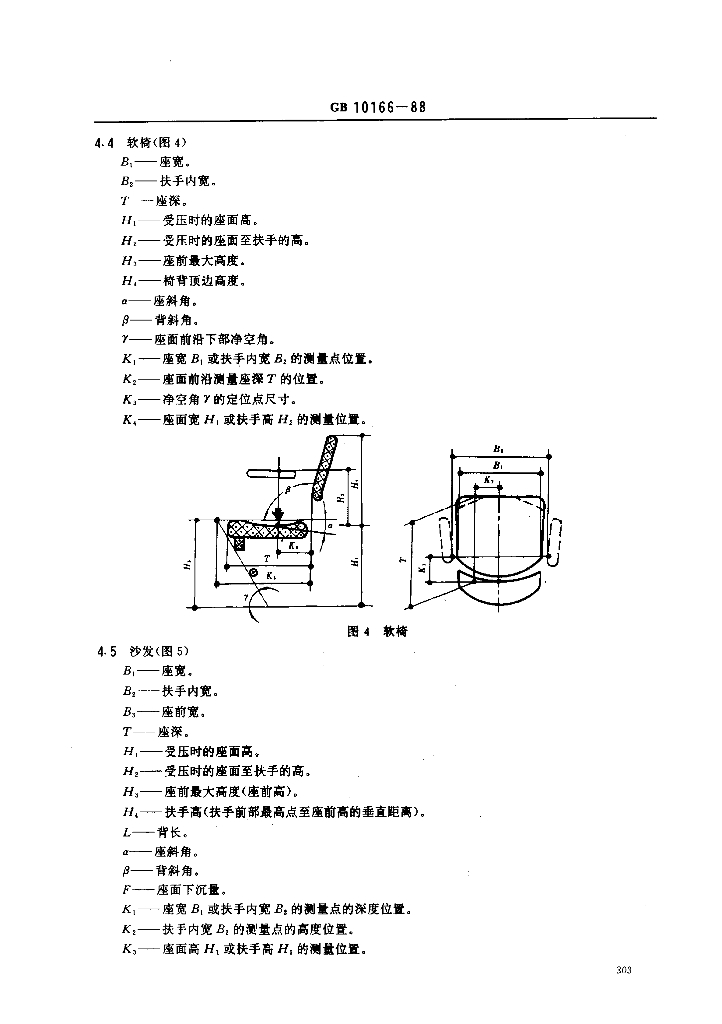

内容预览
