活扳手

基础信息

标准简介

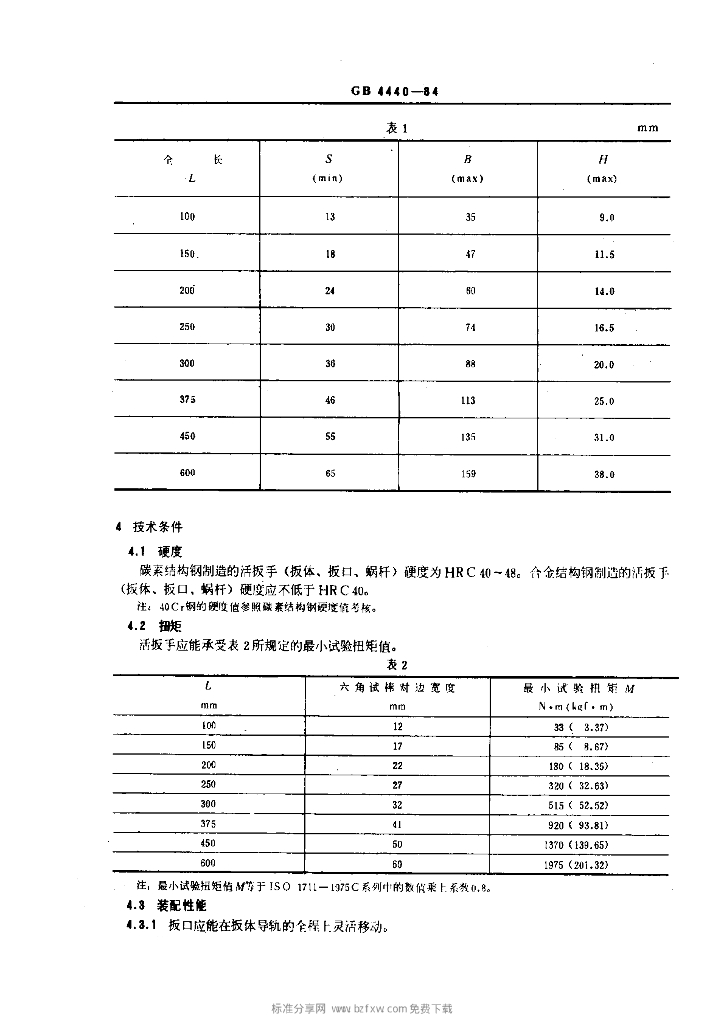

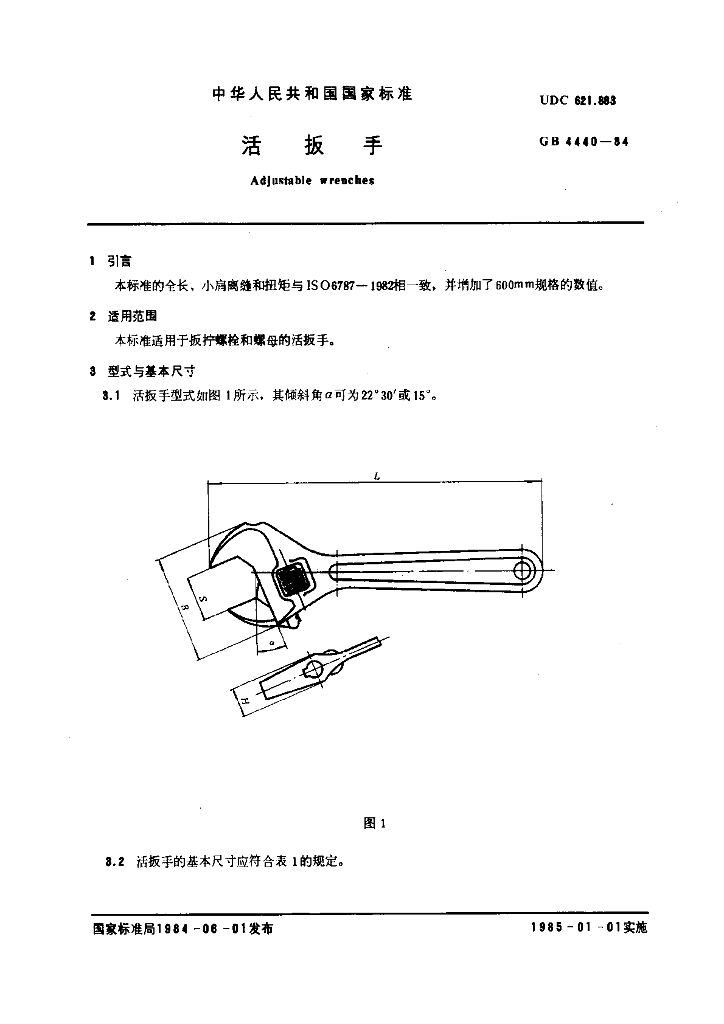

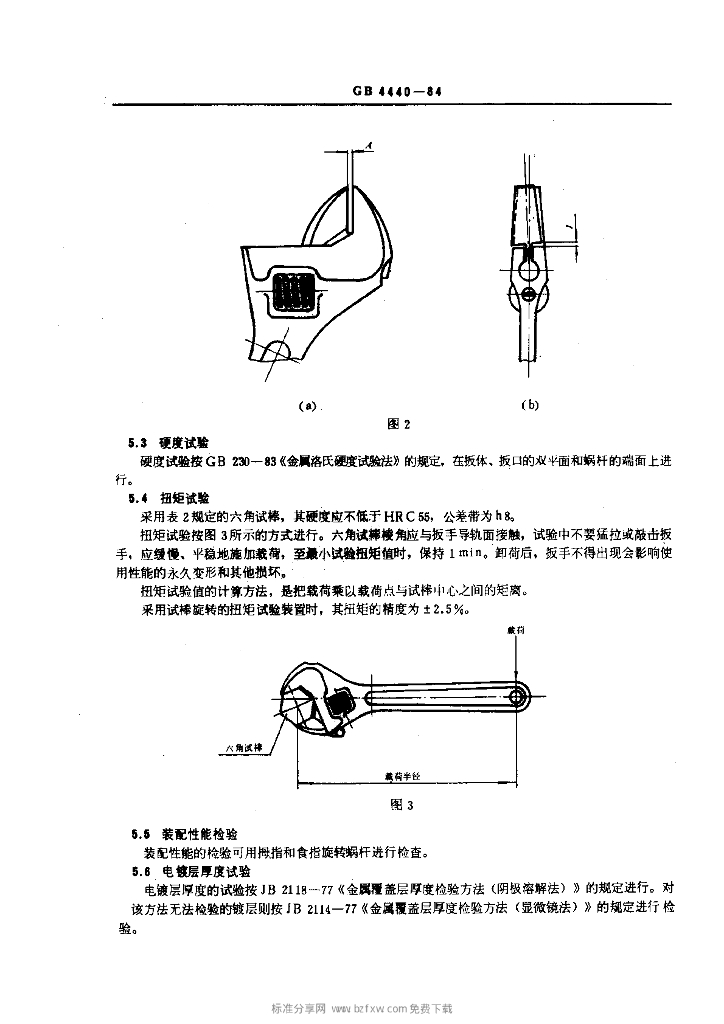

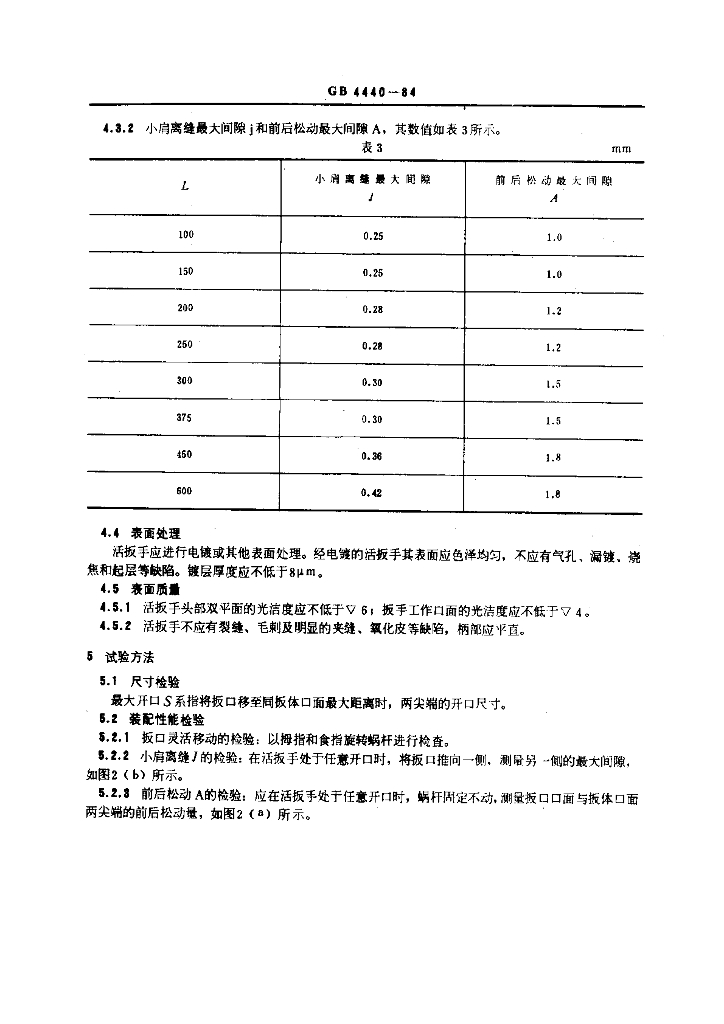

GB 4440-1984.Adjustable w renches. 1引言 GB 4440的全长、小肩离缝和扭矩与ISO6787- 1982相-致，并增加了600m m规格的数值。 2适用范围 GB 4440适用于扳拧螺栓和螺母的活扳手。 3型式与基本尺寸 3.1活扳手型式如图 1所示，其倾斜角a可为22° 30'或15°。 4.4表面处理 活扳手应进行电镀或其他表面处理。经电镀的活板手其表面应色泽均匀，不应有气孔、漏镀、烧焦和起层等缺陷。镀层厚度应不低于8μm。 4.5 表面质最t 4.5.1活扳手头部双 平面的光洁度应不低于V 6;扳手工作口面的光洁度应不低于V 4。 4.5.2活扳手不应有 裂缝、毛刺及明显的夹缝、氧化皮等缺陷，柄部应平直。 5试验方法 5.1尺寸检验 最大开口s系指将扳口移至同扳体口面最大距离时，两尖端的开口尺寸。 5.2装配性能检验 5.2.1扳口灵活移动的检验:以拇指和食指旋转蜗杆进行检查。 5.2.2小肩离缝J的检验:在活扳手处于任意开口时，将扳口推向-侧，测最另- 侧的最大间隗，如图2 (b)所示。 5.2.3前后松动A的检验:应在活扳手处于任意开口时，蜗杆固定不动，测量扳口口面与扳体口面两尖端的前后松动量,如图2 (a)所示。 5.3 硬度试验 硬度试验按GB 230- 83《金属洛氏硬度试验法》的规定，在扳体、扳口的双平面和蜗杆的端面上进行。 5.4扭矩试验 采用表2规定的六角试棒，其硬度应不低于HRC 55，公差带为h8。 扭矩试验按图3所示的方式进行。六角试棒棱角应与扳手导轨面接触，试验中不要猛拉或敲击扳手，应缓慢、平稳地施加载荷，至最小试验扭矩值时，保持1 min。卸荷后，扳手不得出现会影响使用性能的永久变形和其他损坏。扭矩试验值的计算方法，是把载荷乘以载荷点与试棒中心之间的矩离。采用试棒旋转的扭矩试验装置时，其扭矩的精度为土2.5%。

内容预览
