玻璃容器抗热震性和热震耐久性试验方法

基础信息

标准简介

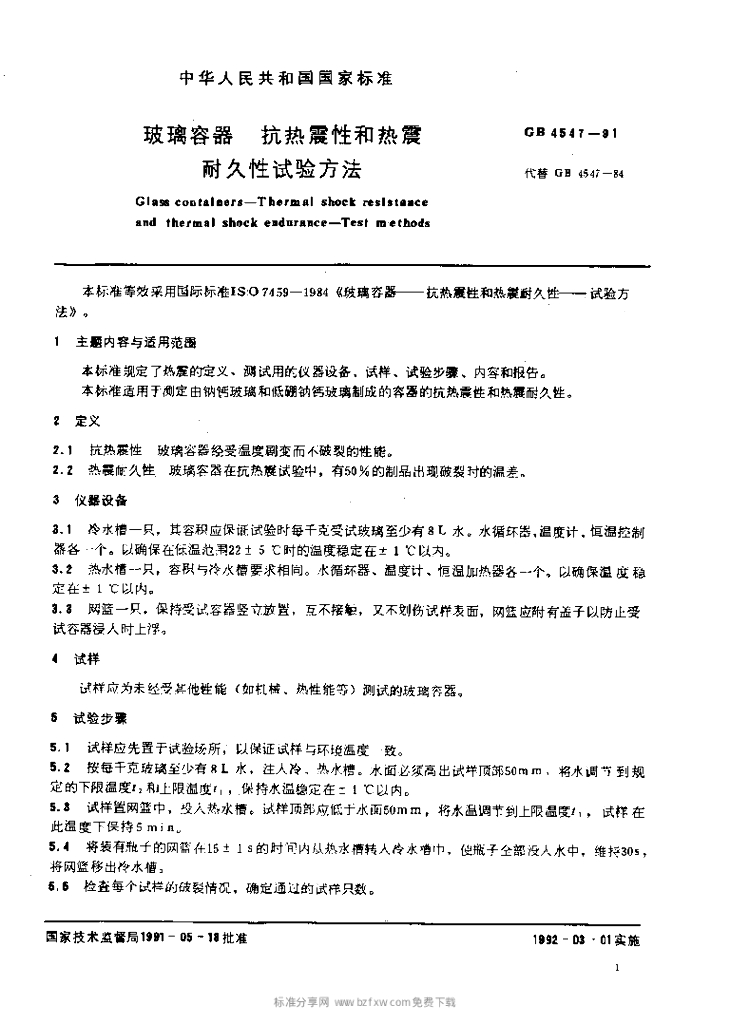

GB 4547-1991.Glass containers-Thermal shock resistance and thermal shock endurance- Test methods. GB 4547等效采用国际标准IS:O 7459- 1984《玻璃容器-抗热震性 和热震耐久性一一试验方法》。 1主题内容与适用范围 GB 4547规定了热震的定义、测试用的仪器设备、试样、试验步骤、内容和报告。 GB 4547适用于测定由钠钙玻璃和低硼钠钙玻璃制成的容器的抗热震性和热晨耐久性。 2定义 2.1抗热震性玻璃容器经受温度剧变而不破裂的性能。 2.2 热震耐久性玻璃容器在抗热震试验中，有50%的制品出现破裂时的温差。 3仪器设备 3.1冷水槽-一只，其容积应保证试验时每千克受试玻璃至少有8L水。水循环器、温度计.恒温控制器各一个。以确保在低温范围22土5 C时的温度稳定在土1 C以内。 3.2 热水槽一只，容积与冷水槽要求相同。水循环器、温度计、恒温加热器各一个。以确保温度稳定在土1 C以内。 3.3网篮-只，保持受试容器竖立放置，互不接触，又不划伤试样表面，网篮应附有盖子以防止受试容器浸人时上浮。 4试样 试样应为未经受其他性能(如机械、热性能等)测试的玻璃容器。 5试验步骤 5.1试样应先置于试验场所，以保证试样与环境温度-致。 5.2按每千克玻璃至少有8L 水，注人冷、热水槽。水面必须高出试样顶部50mm,将水调节到规定的下限温度1;和上限温度1」，,保持水温稳定在土1 C以内。 5.3试样置网篮中， 投人热水槽。试样顶部应低于水面50mm,将水温调节到上限温度1.，试祥在此温度下保持5min。 5.4将装有瓶 子的网篮在15土1s的时间内从热水槽转入冷水槽中，使瓶子全部没入水中，维持30s,将网篮移出冷水槽。 5.5检查每个试样的破裂情况，确定通过的试样只数。

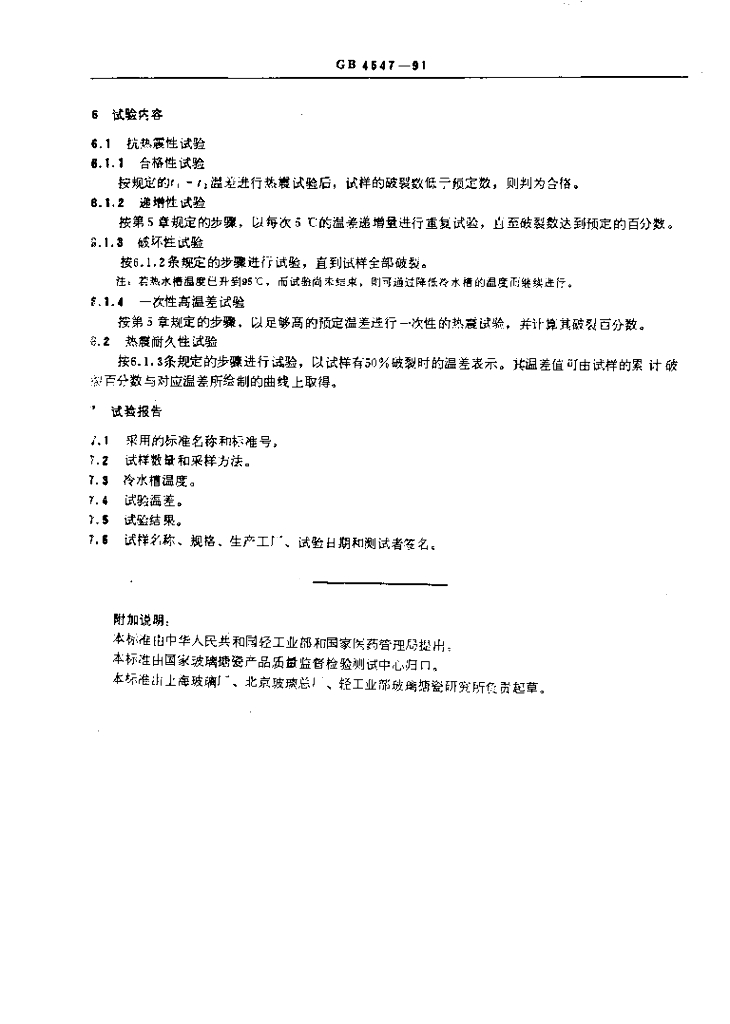

内容预览

相关标准
