红外辐射加热器尺寸、形状及外观的检测方法

基础信息

标准简介

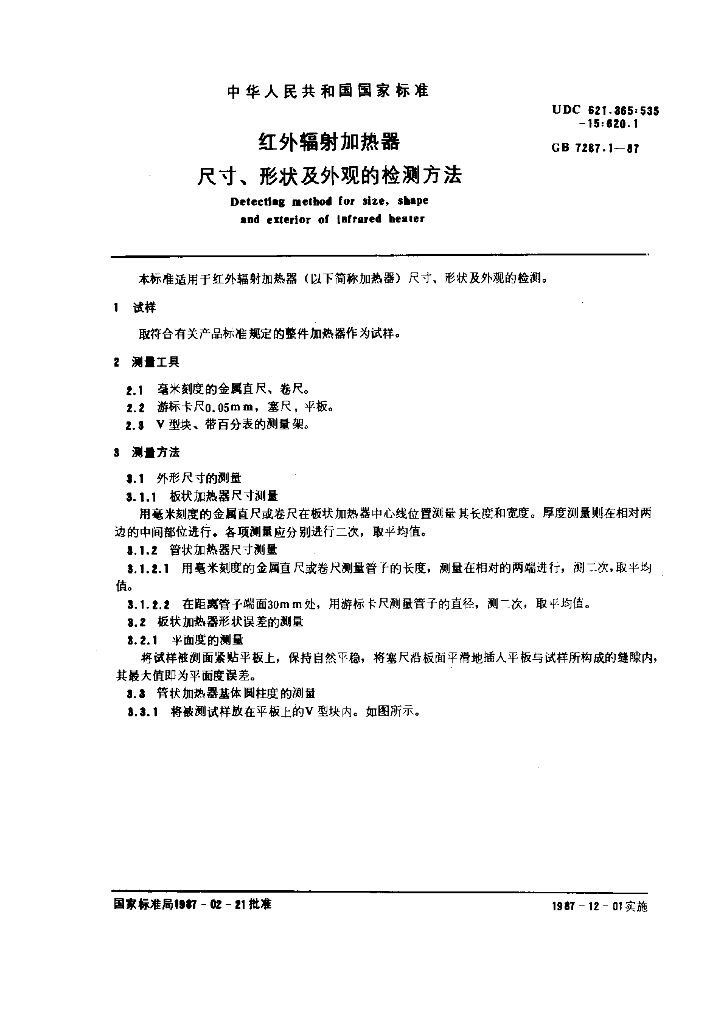

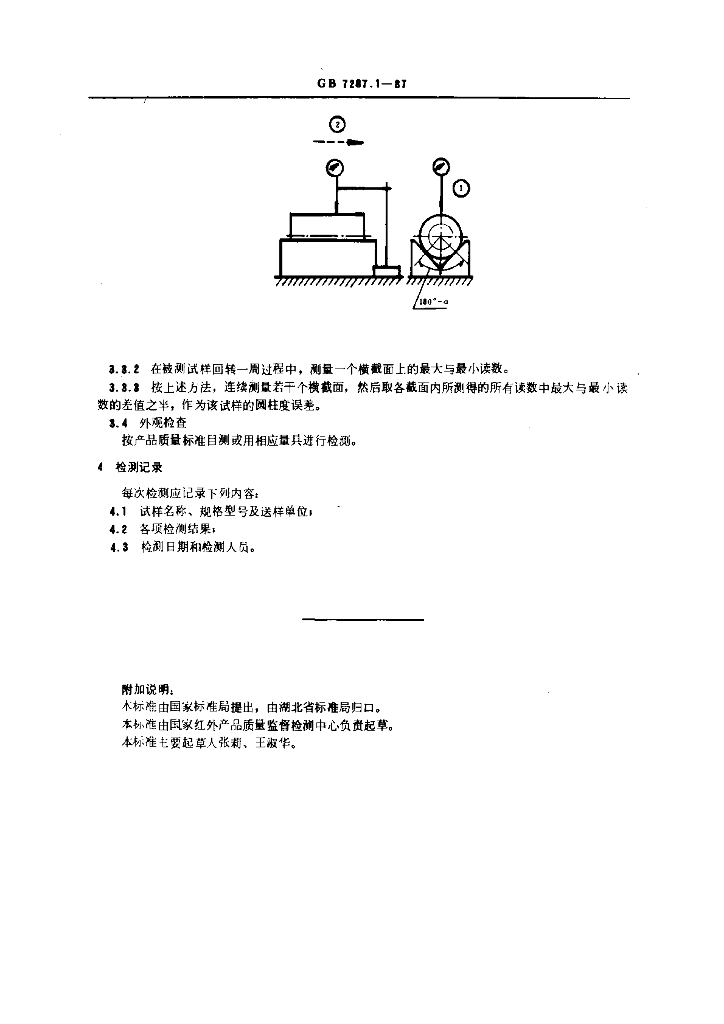

GB 7287.1-1987.Detecting method for size, shape and exterlor of iofrared beater. GB 7287.1适用于红外辐射加热器(以下简称加热器)尺寸、形状及外观的检测。 1试样 取符合有关产品标准规定的整件加热器作为试样。 2测量工具 2.1 毫米刻度的金属直尺、卷尺。 2.2 游标卡尺0.05mm， 塞尺，平板。 2.8 V型块、带百分表的测量架。 3测量方法 3.1外形 尺寸的测量 3.1.1板状加热器尺寸测量 用毫米刻度的金属直尺或卷尺在板状加热器中心线位置测最其长度和宽度。厚度测量则在相对两边的中间部位进行。各项测量应分别进行二次，取平均值。. 3.1.2管状加热器尺寸测量 3.1.2.1 用毫米刻度的金属直尺或卷尺测量管子的长度，测量在相对的两端进行，测二次,取平均值。 3.1.2.2在距离管 子端面30mm处，用游标卡尺测量管子的直径，测二次，取平均值。 3.2板状加热器形状误差的测量 3.2.1 平面度的测量 将试样被测面紧贴平板上，保持自然平稳，将塞尺沿板面平滑地插人平板与试样所构成的继隙内，其最大值即为平面度误差。 3.3管状加热器基体圆柱度的测量 3.3.1将被测试样放 在平板上的V型块内。如图所示。 3.3.2 在被测试样回转- -周过程中，测量一个横截面上的最大与最小读数。 3.3.3 按上述方法，连续测量若干个横截面，然后取各截面内所测得的所有读数中最大与最小读数的差值之半，作为该试样的圆柱度误差。 3.4外观检查 按产品质量标准目测或用相应量具进行检测。 4检测记录 每次检测应记录下列内容: 4.1试样名称、 规格型号及送样单位; 4.2各项检测结果; 4.3检测8期和检测人员。
