红外辐射加热器升温时间和降温时间测量t方法

基础信息

标准简介

GB 7287.4-1987.Measuring method for tem perature rise tlme andfall time of lofrared heater. GB 7287.4适用于红外辐射加热器(以下简称加热器)升温时间和降温时间的测量。 1试样 取符合有关产品标准规定的整体加热器作为试样。 2测量仪器 2.1辐射测温仪或其他测温仪器及其配套装置，其准确度应符合GB4002-83《工业电热设备基本技术条件》中6. 4条的规定(测温范围从室温至1273K)。 2.2能满足试样 额定功率和额定电压值需要的调压器。 2.8能方便地夹持各种试样并具有二维可调功能的试样架，其结构不作统一 规定。 2.4时间记录装置(如函数记录仪、秒表等)，能分辨比分更精确的时间。 3测量条件 3.1环境温度: 20土5 C。 3.2 相对湿度: 50% ~75%。 3.3电源电压波动不超过额定功率要求电压值的土2%。 4测量步骤 4.1根据加热器辐射面几何中心处的全法向发射率值e,调节辐射测温仪进行全法向发射率值en修正。 4.2将被测试样置于试样架上， 确定测温距离，使试样辐射面几何中心充满辐射测温仪的视场。 4.3对试样进行通电加热的同时，用辐射测温仪测最温度，并记录从室温升至温度稳定状态的升温曲线，如图1所示。 4.5根据记录曲线，取温度从室温升至温度稳定状态的90%时所需要的时间作为升温时间，如图1所示，取温度从温度稳定状态降至室温的1.5倍时所需要的时间作为降温时间，如图2所示。 5测量记录 每次测量应记录下列内容: 5.1 试样名称、型号规格及送样单位; 5.2 测量仪器的名称及型号: 5.3测量条件; 5.4测量结果; 5.5测量日 期及测量人员。

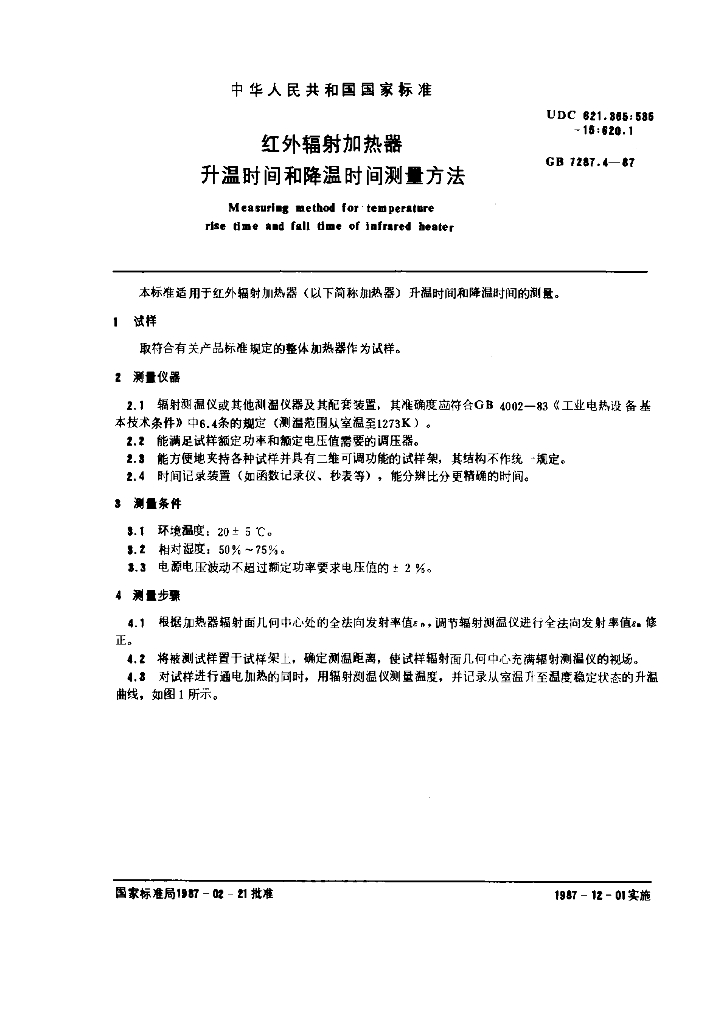

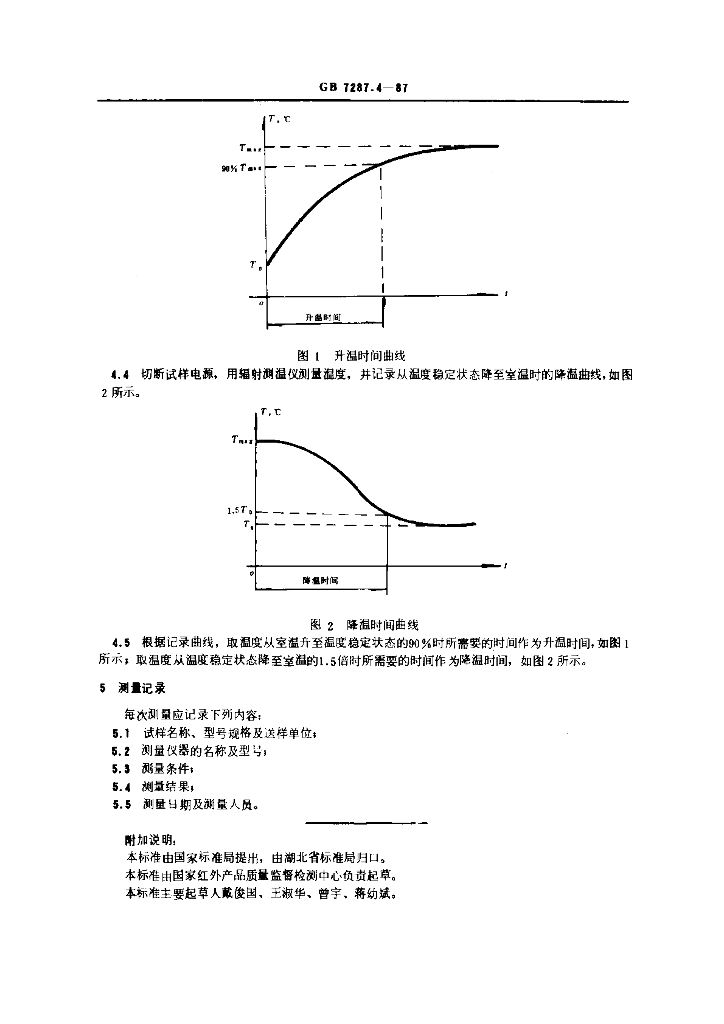

内容预览
