红外辐射加热器耐冷热交变性能试验方法

基础信息

标准简介

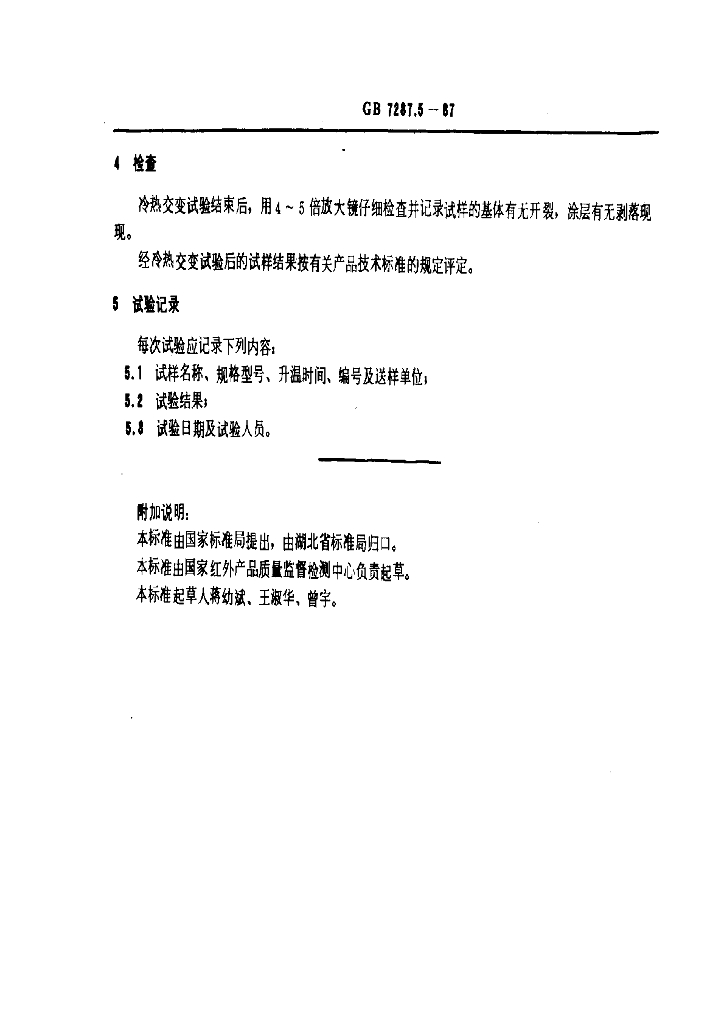

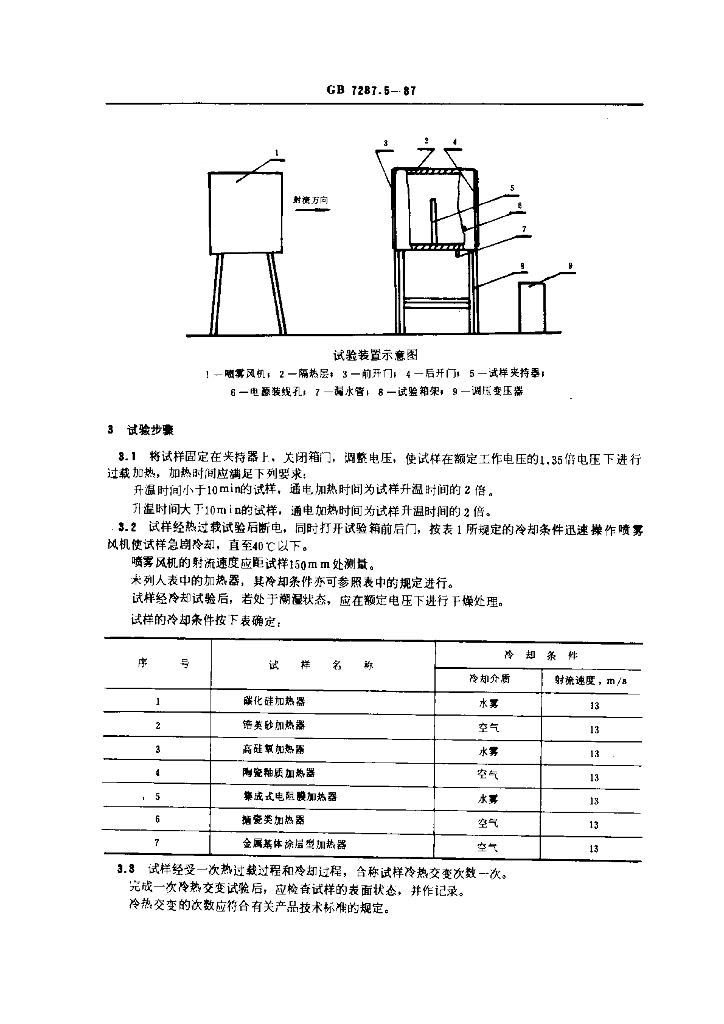

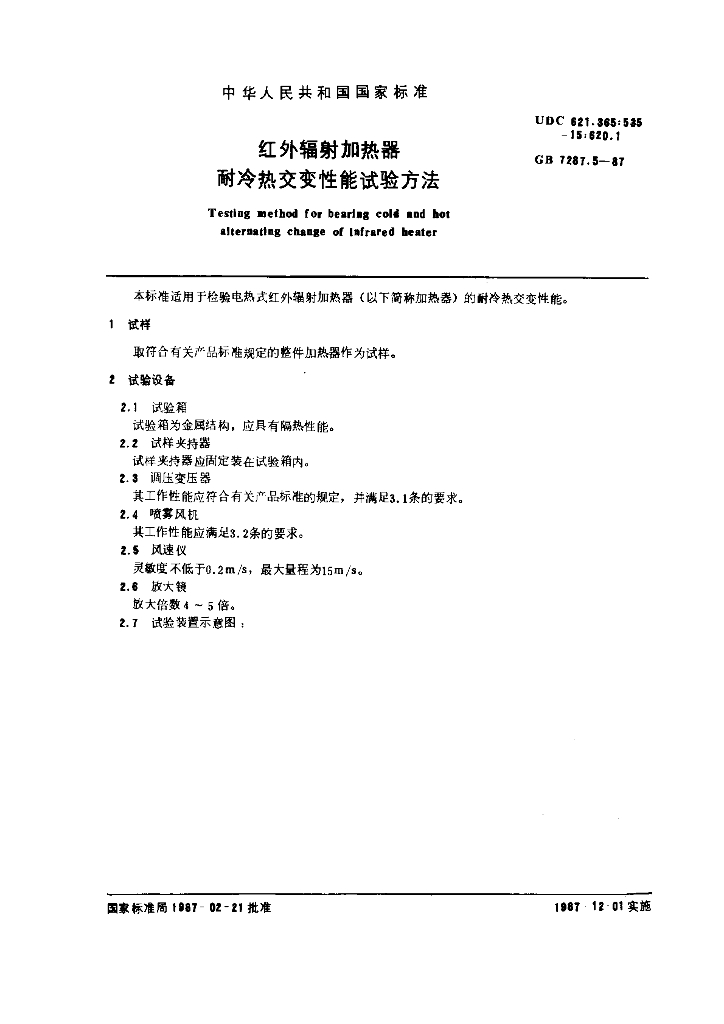

GB 7287.5-1987.Testing method for bearing cold and hot alternating change of infrared heater. GB 7287.5-1987 红外辐射加热器耐冷热交变性能试验方法适用于检验电热式红外辐射加热器(以下简称加热器)的耐冷热交变性能。 1试样 取符合有关产品标准规定的整件加热器作为试样。 2试验设备 2.1 试验箱 试验箱为金属结构，应具有隔热性能。 2.2试样 夹持器 试样夹持器应固定装在试验箱内。 2.3调压变压器 其工作性能应符合有关产品标准的规定，并满足3. 1条的要求。 2.4 喷雾风机 其工作性能应满足3.2条的要求。 2.5 风速仪 灵敏度不低于0.2m/s，最大量程为15m/s。 2.6放大镜 放大倍数4 ~ 5倍。 2.7试验装置示意图 : 3试验步骤 3.1将试样固定在夹持器上， 关闭箱门，调整电压，使试样在额定工作电压的1.35倍电压下进行过载加热，加热时间应满足下列要求: 升温时间小于10min的试样，通电加热时间为试样升温时间的2倍。 升温时间大于10mi n的试样，通电加热时间为试样升温时间的2倍。 3.2试样经热过载试验后断电，同时打开试验箱前后门，按表1所规定的冷却条件迅速操作喷雾风机使试样急剧冷却，直至40C以下。 喷雾风机的射流速度应距试样150m m处测量。 未列入表中的加热器，其冷却条件亦可参照表中的规定进行。 试样经冷却试验后，若处于潮湿状态，应在额定电压下进行干燥处理。 试样的冷却条件按下表确定: 4检查 冷热交变试验结束后，用4~ 5倍放大镜仔细检查并记录试样的基体有无开裂，涂层有无剥落现现。 经冷热交变试验后的试样结果按有关产品技术标准的规定评定。 5试验记录 每次试验应记录下列内容: 5.1试样名称、 规格型号、升温时间、编号及送样单位; 5.2试验结果; 5.8试验日期及试验人员。
