红外辐射加热器电热辐射转换效率测量方法

基础信息

标准简介

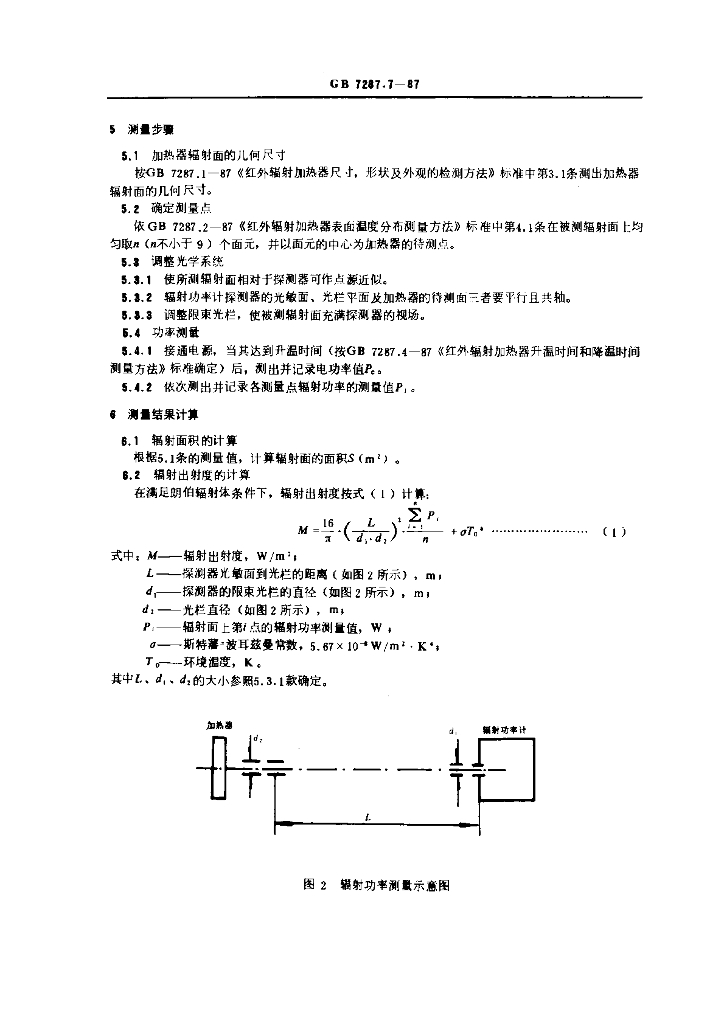

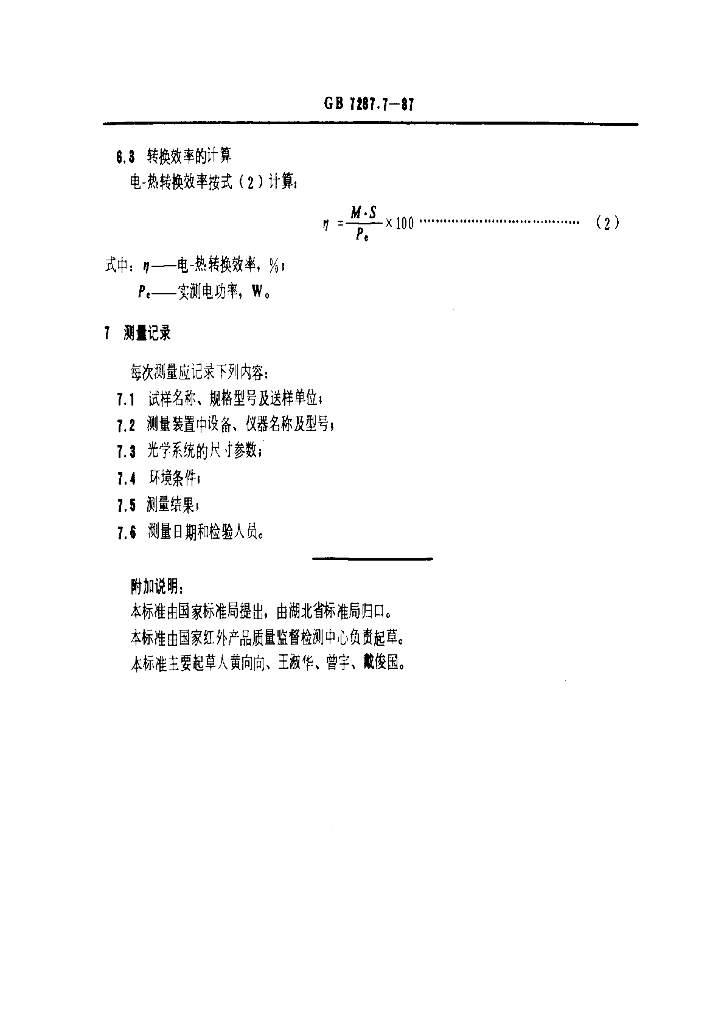

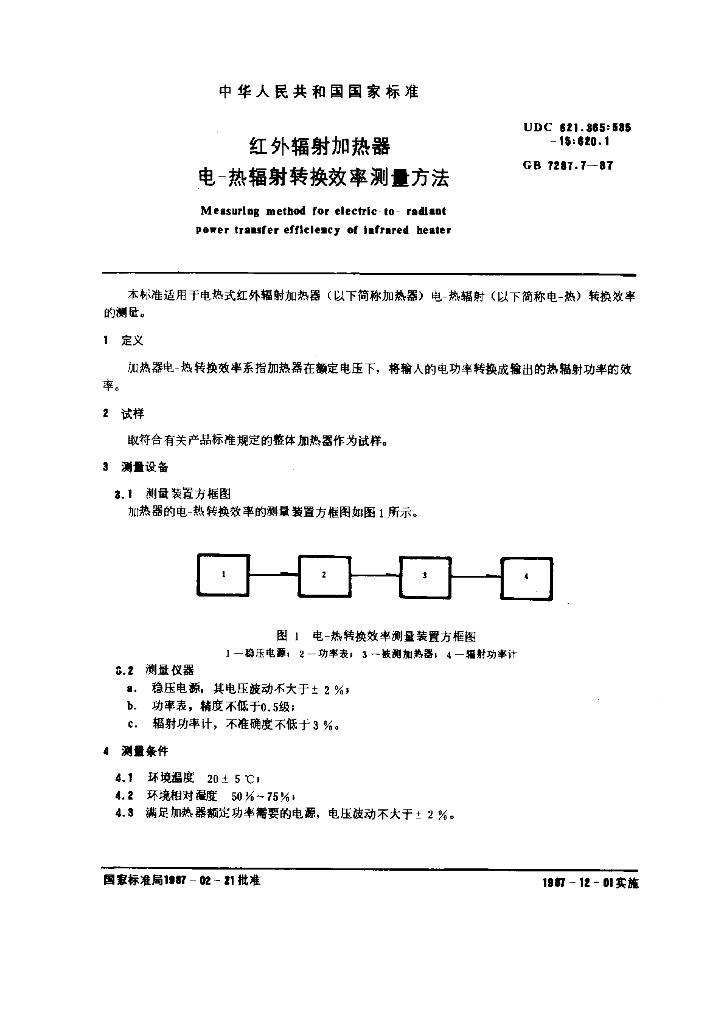

GB 7287.7-1987.Measurlog method for electrlc-to- radiaot power traosfer efflclency of lnfrared heater. GB 7287.7适用于电热式红外辐射加热器(以下简称加热器)电热辐射(以下简称电-热)转换效率的测量。 1定义 加热器电-热转换效率系指加热器在额定电压下，将输人的电功率转换成输出的热辐射功率的效率。 2试样 取符合有关产品标准规定的整体加热器作为试样。 3测量设备 3.1测量装置方框图 加热器的电热转换效事的测量装置方框图如图1所示。 5测量步骤 5.1 加热器辐射面的几何尺寸 按GB 7287.1-87 《红外辐射加热器尺寸，形状及外观的检测方法》标准中第3.1条测出加热器辐射面的几何尺寸。 5.2 确定测量点 依GB7287.2--87《红外辐射加热器表面温度分布测量方法》标准中第4.1条在被测辐射面上均匀取n (n不小于9)个面元，并以面元的中心为加热器的待测点。 5.3调整光学系统 5.3.1使所测 辐射面相对于探测器可作点源近似。 5.8.2辐射功率计探测器的光敏面、光栏平面及加热器的待测面三者要平行且共轴。. 5.8.3调整限柬光栏， 使被测辐射面充满探测器的视场。 5.4功率测量 5.4.1接通电源，当其达到升温时间(按GB 7287.4- 87《红外辐射加热器升温时间和降温时间测量方法》标准确定)后，测出并记录电功率值P。。 5.4.2依次测出并记录各测量点辐射功率的测量值P，。 6测量结果计算 6.1辐射面积的计算 根据5.1条的测量值，计算辐射面的面积S (m2)。 6.2辐射 出射度的计算 在满足朗伯辐射体条件下，辐射出射度按式(1)计算:
