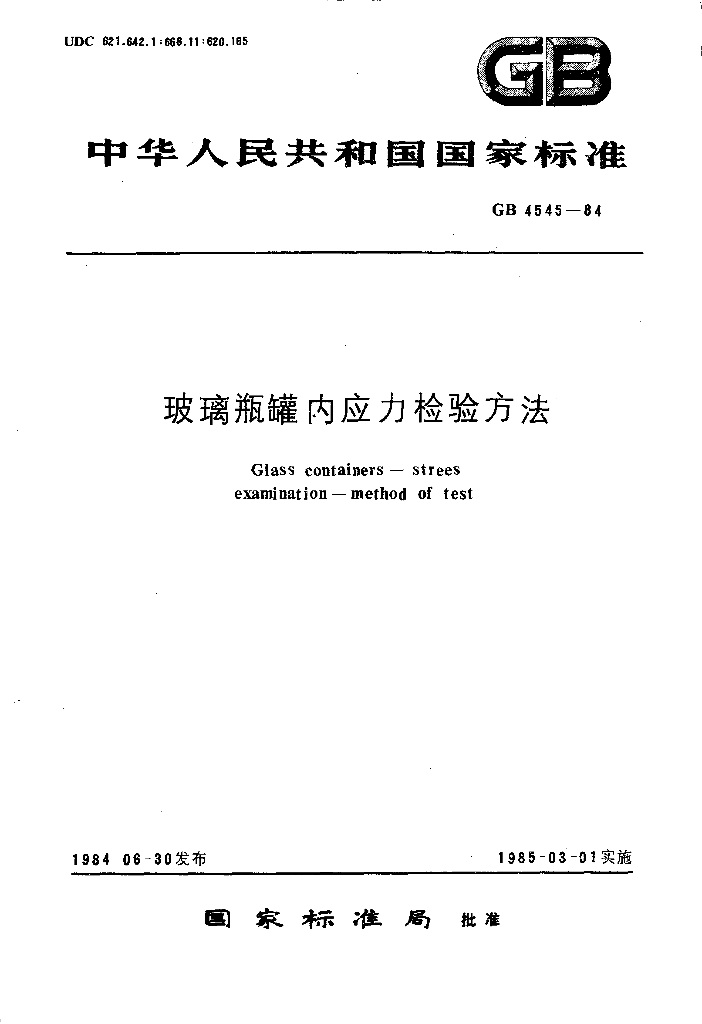

玻璃瓶罐内应力检验方法

基础信息

标准简介

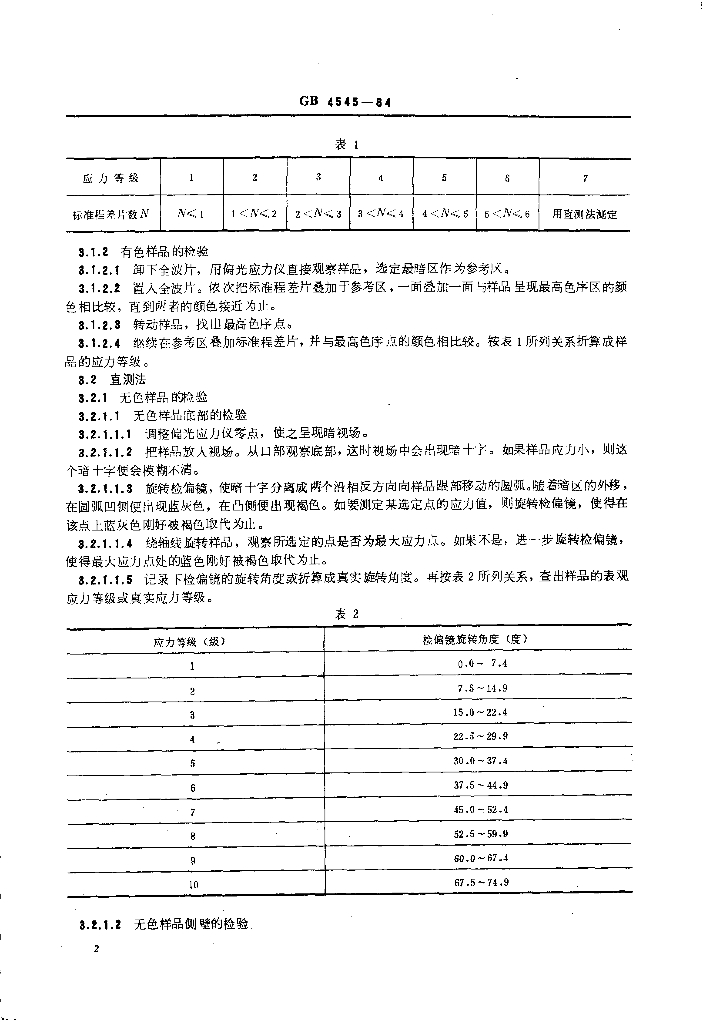

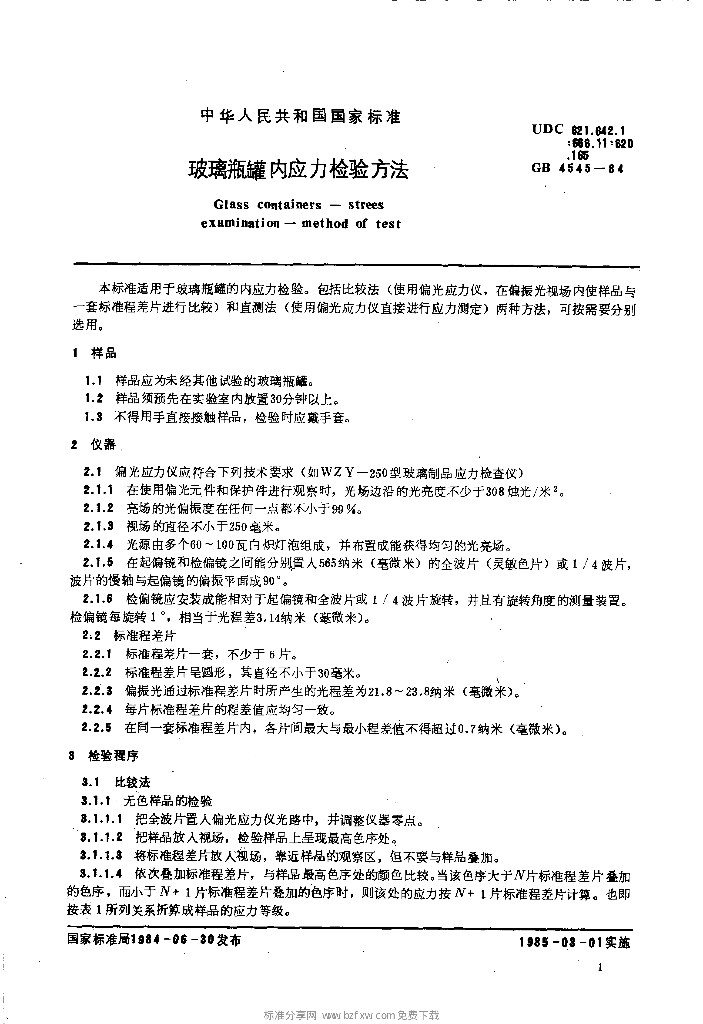

GB 4545-1984.Glass containers 一strees exami nat ion一method of test. GB 4545适用于玻璃瓶雠的内应力检验。包括比较法(使用偏光应力仪，在偏振光视场内使样品与一套标准程 差片进行比较)和直测法(使用偏光应力仪直接进行应力测定)两种方法，可按需要分别选用。 1样晶 1.1样品应为未经其他试验的玻璃瓶罐。 1.2样品须预先在实验室内放置30分钟以上。 1.3不得用手直接接触样品，检验时应戴手套。 2仪器 2.1偏光应力仪应符合 下列技术要求(如WZ Y - -250型玻璃制品应力检查仪) 2.1.1在使用偏光元件和保护件进行观察时，光场边沿的光亮度不少于308烛光/米”。 2.1.2亮场的光偏振度在任何一点都不小于99%。 2.1.3视场的直径不小于250毫米。 光源由多个60~100瓦白炽灯泡组成，并布置成能获得均匀的光亮场。 2.1.5在起偏镜和检偏镜之间能分别置人565纳米(亳微米)的全波片(灵敏色片)或1/4波片，波片的慢轴与起偏镜的偏振平面成90°。 2.1.6检偏镜应安装 成能相对于起偏镜和全波片或1/ 4波片旋转，并且有旋转角度的测量装置。检偏镜每旋转1^,相当于光程差3.14纳米(毫微米)。 2.2标准程差片 2.2.1标准程差片一套，不少于6片。 2.2.2标准程差片呈圆形，其直径不小于30毫米。 2.2.3偏振光 通过标准程差片时所产生的光程差为21.8 ~ 23.8纳米(毫微米)。 2.2.4每片标准程差 片的程差值应均匀-致。 2.2.5在同- -套标准程差片内，各片间最大与最小程差值不得超过0.7纳米(毫微米)。 3检验程序 3.1比较法 3.1.1 . 无色样品的检验 3.1.1.1把全波片置 人偏光应力仪光路中，并调整仪器零点。 3.1.1.2把样品放入视场，检验样品上呈现最高色序处。 3.1.1.8将标准程差片放 人视场，靠近样品的观察区，但不要与样品叠加。 3.1.1.4依次叠加标准程差片，与样品最高色序处的颜色比较。当该色序大于N片标准程差片叠加的色序，而小于N+ 1片标准程差片叠加的色序时，则该处的应力按N+ 1片标准程差片计算。也即按表1所列关系折算成样品的应力等级。
