日用陶瓷冲击韧性测定方法

基础信息

标准简介

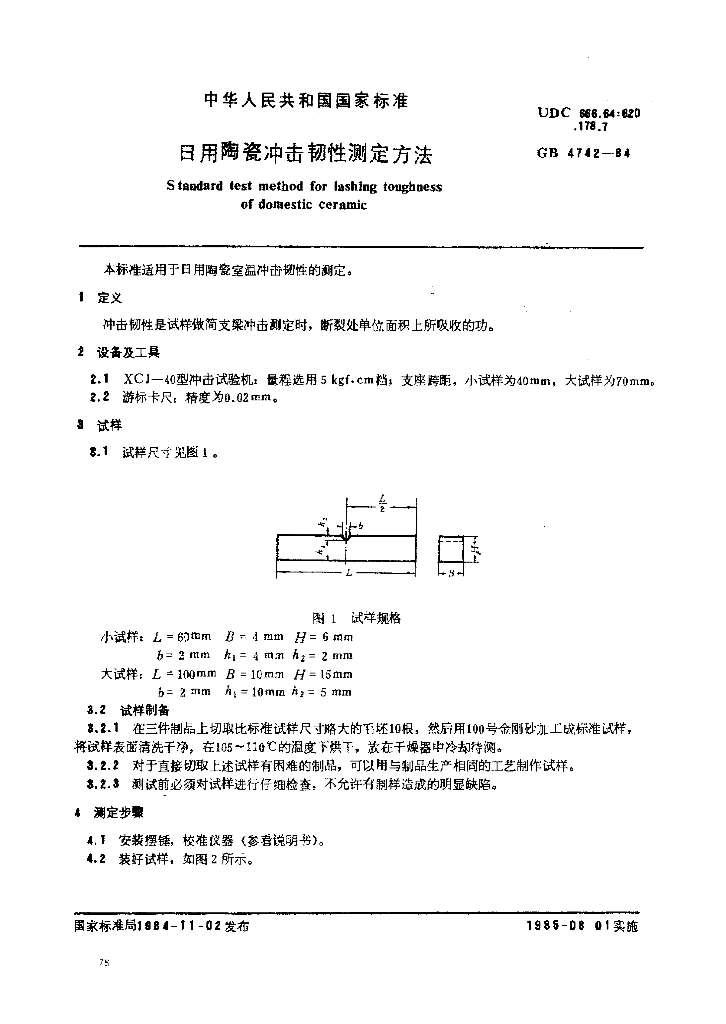

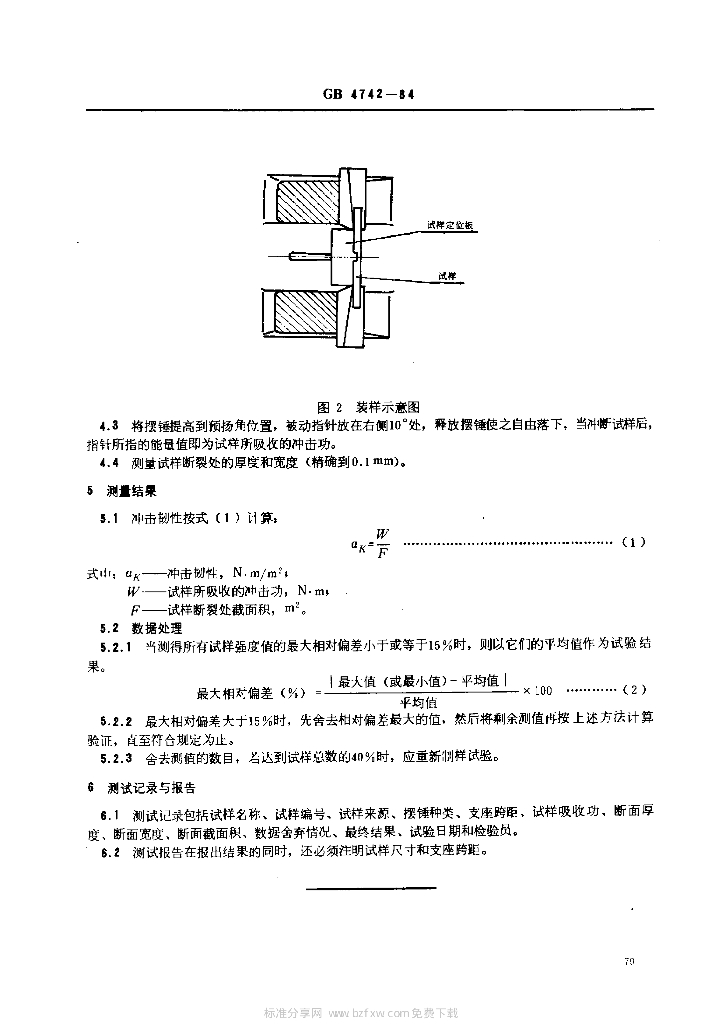

GB 4742-1984.Standard test method for lashing toughness of domestic cer amic. GB 4742适用于日用陶瓷室温冲击韧性的测定。 1定义 冲击韧性是试样做简支梁冲击测定时，断裂处单位面积上所吸收的功。 2设备及工具 2.1 XCJ-40型冲击试验机: 量程选用5 kgf. cm档支座跨距，小试样为40mm,大试样为70mm。 2.2游标卡尺: 精度为0.02 mm。 3试样 3.1 试样尺寸见图1。 4.8将摆 锤提高到预扬角位置，被动指针放在右侧10°处，释放摆锤使之自由落下，当冲断试样后， 指针所指的能量值即为试样所吸收的冲击功。 4.4测量试样断裂处的厚度和宽度(精确到0.1 mm). . 5测量结果 5.1 冲击韧性按式(1 )计算: 5.2数据处理 5.2.1当测得所有试样强度值的最大相对偏差小于或等于15%时，则以它们的平均值作为试验结果。 最大相对偏差(%) : |最大值(或最小值) -平均值I 5.2.2 最大相对偏差大于15%时， 先舍去相对偏差最大的值，然后将剩余测值再按上述方法计算验证，直至符合规定为止。 5.2.3 舍去测值的数目，若达到试样总数的40%时，应重新制样试验。 6测试记录与报告 6.1测试记录包括试样名称、 试样编号、试样来源、摆锤种类、支座跨距、试样吸收功、断面厚度、断面宽度、断面截面积、数据舍弃情况、最终结果、试验日期和检验员。 6.2测试报告在报 出结果的同时，还必须注明试样尺寸和支座跨距。

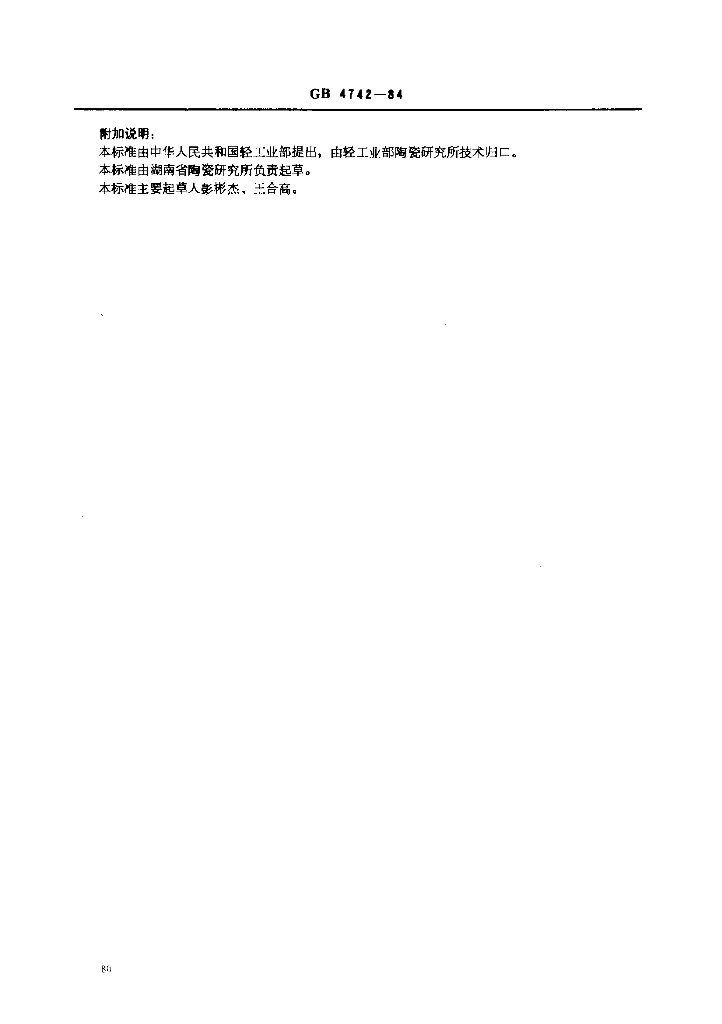

内容预览

相关标准
