皮革一粒面强度和伸展高度的测定一崩裂试验

基础信息

标准简介

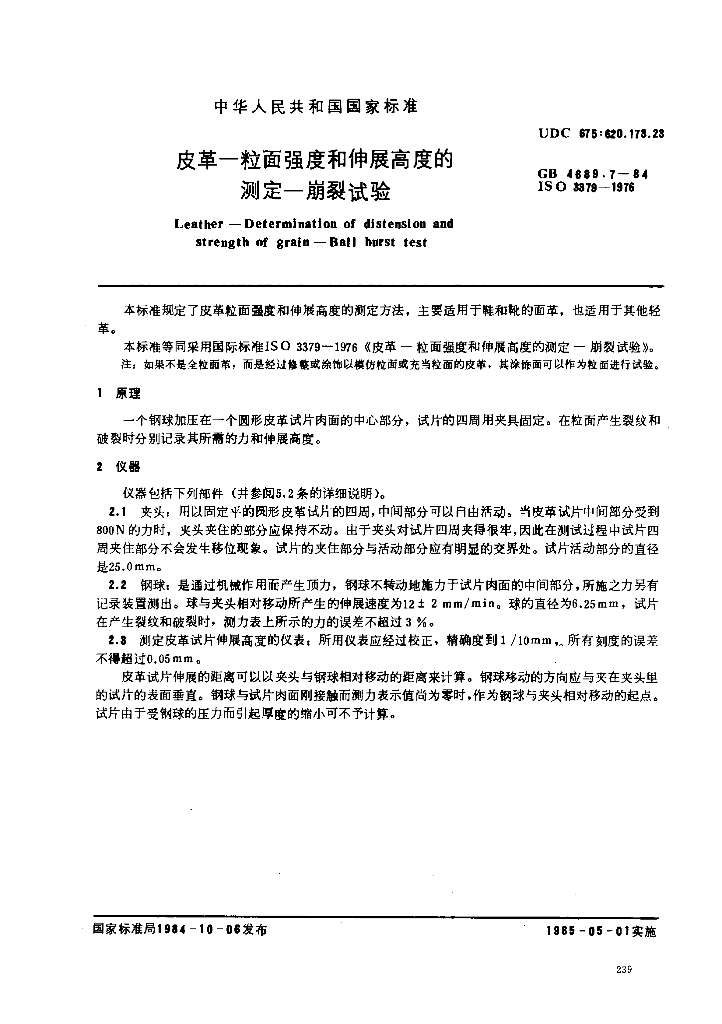

GB 4689. 7-1984.Leather - Determination of distension and strength of grain 一Ball burst test. GB 4689. 7规定了皮革粒面强度和伸展高度的测定方法，主要适用于鞋和靴的面革，也适用于其他轻革。 GB 4689. 7等同采用国际标准ISO 3379- 1976《皮革一粒面强度和伸展高度的测定一崩裂试验》。注，如果不是全粒面革，而是经过修整或徐饰以模仿粒面或充当粒面的皮革，其徐饰面可以作为粒面进行试验。 1原理 一个钢球加压在-个圆形皮革试片肉面的中心部分，试片的四周用夹具固定。在粒面产生裂纹和破裂时分别记录其所需的力和伸展高度。 2仪器 仪器包括下列部件(并参阅5.2条的详细说明)。 2.1夹头: 用以固定平的圆形皮革试片的四周,中间部分可以自由活动。当皮革试片中间部分受到800N的力时，夹头夹住的部分应保持不动。由于夹头对试片四周夹得很牢,因此在测试过程中试片四周夹住部分不会发生移位现象。试片的夹住部分与活动部分应有明显的交界处。试片活动部分的直径是25.0 mm。 2.2 钢球;是通过机械作用而产生顶力，钢球不转动地施力于试片肉面的中间部分,所施之力另有记录装置测出。球与夹头相对移动所产生的伸展速度为12土2 mm/min。球的直径为6.25mm,试片在产生裂纹和破裂时，测力表上所示的力的误差不超过3 %。 2.3测定 皮革试片伸展高度的仪表:所用仪表应经过校正，精确度到1 /10mm,所有刻度的误差不得超过0.05 mm。 皮革试片伸展的距离可以以夹头与钢球相对移动的距离来计算。钢球移动的方向应与夹在夹头里的试片的表面垂直。钢球与试片肉面刚接触而测力表示值尚为零时,作为钢球与夹头相对移动的起点。试片由于受钢球的压力而引起厚度的缩小可不予计算。

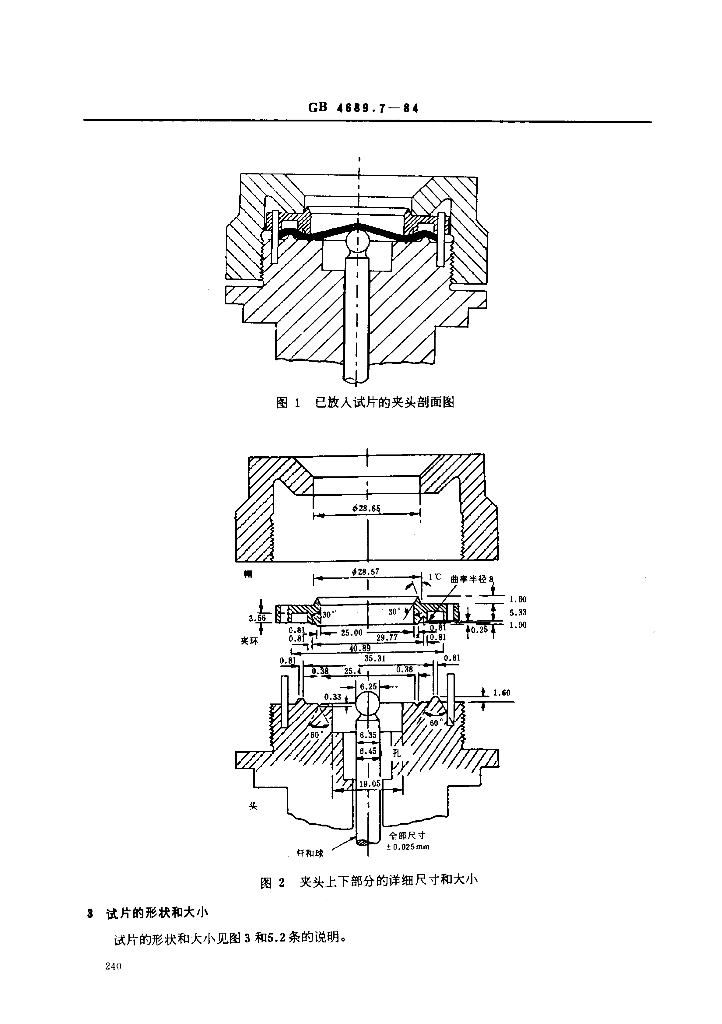

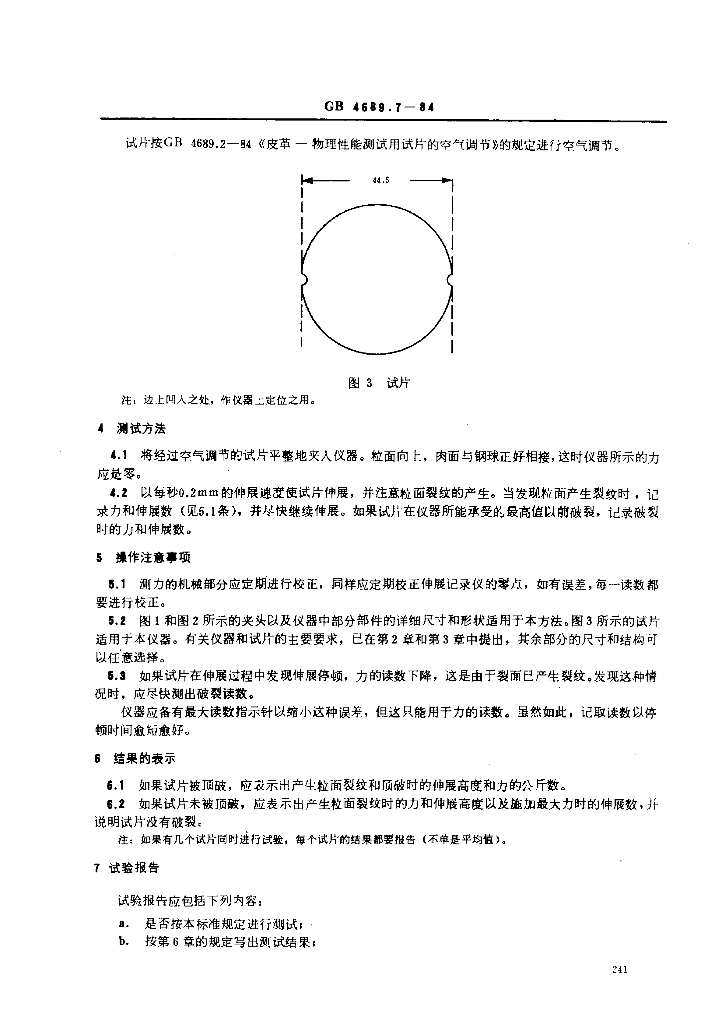

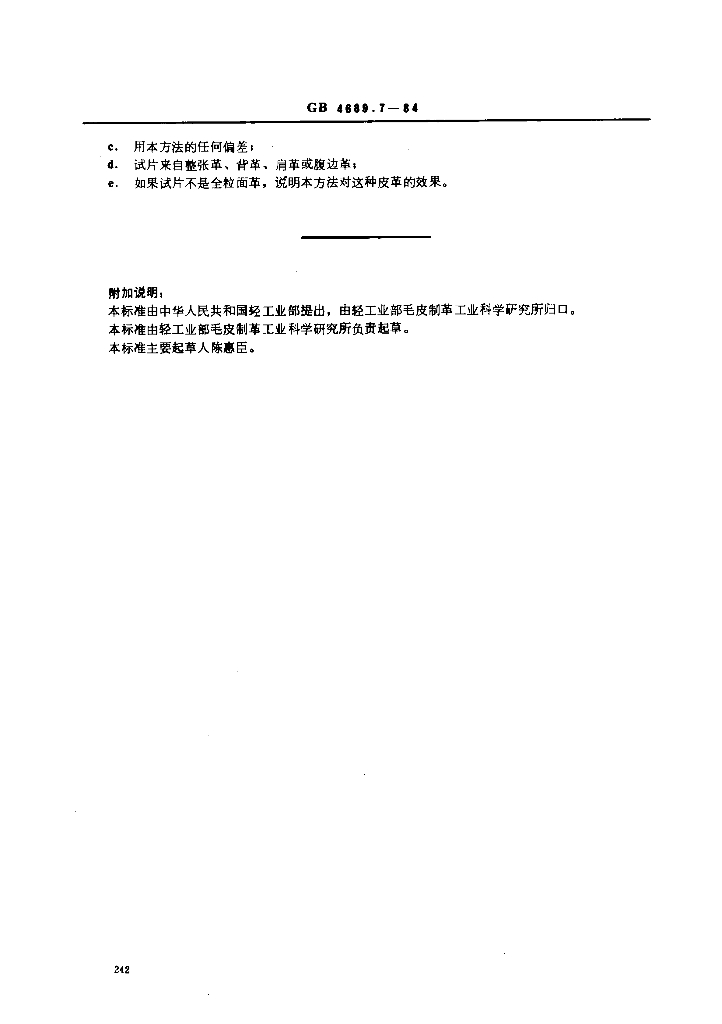

内容预览

相关标准
