螺口式灯座的型式和尺寸

基础信息

标准简介

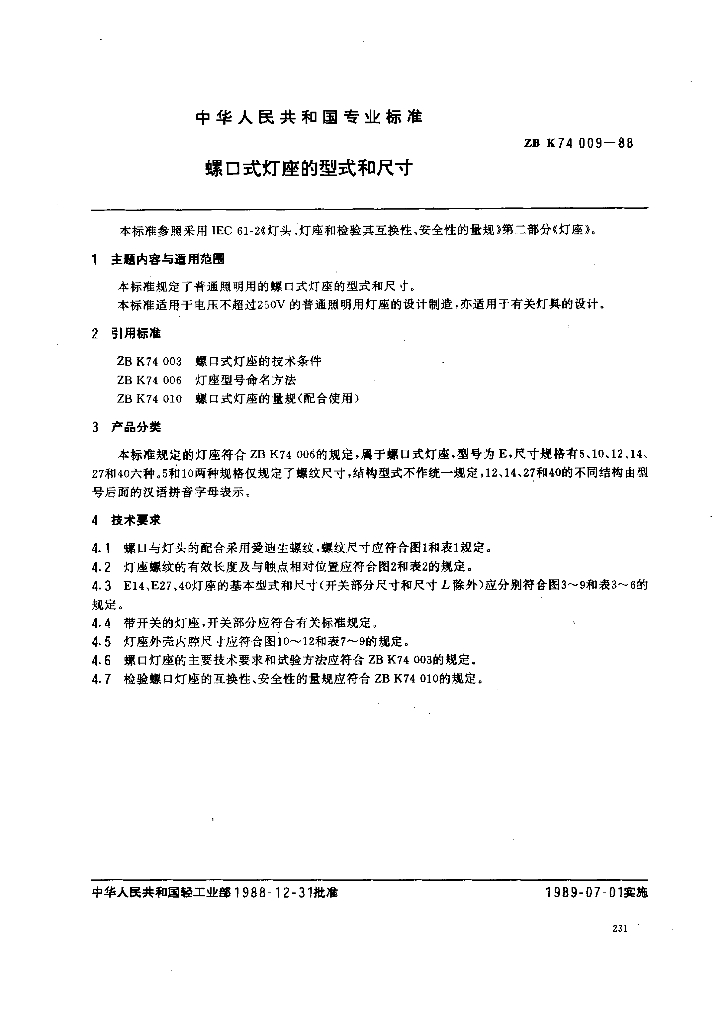

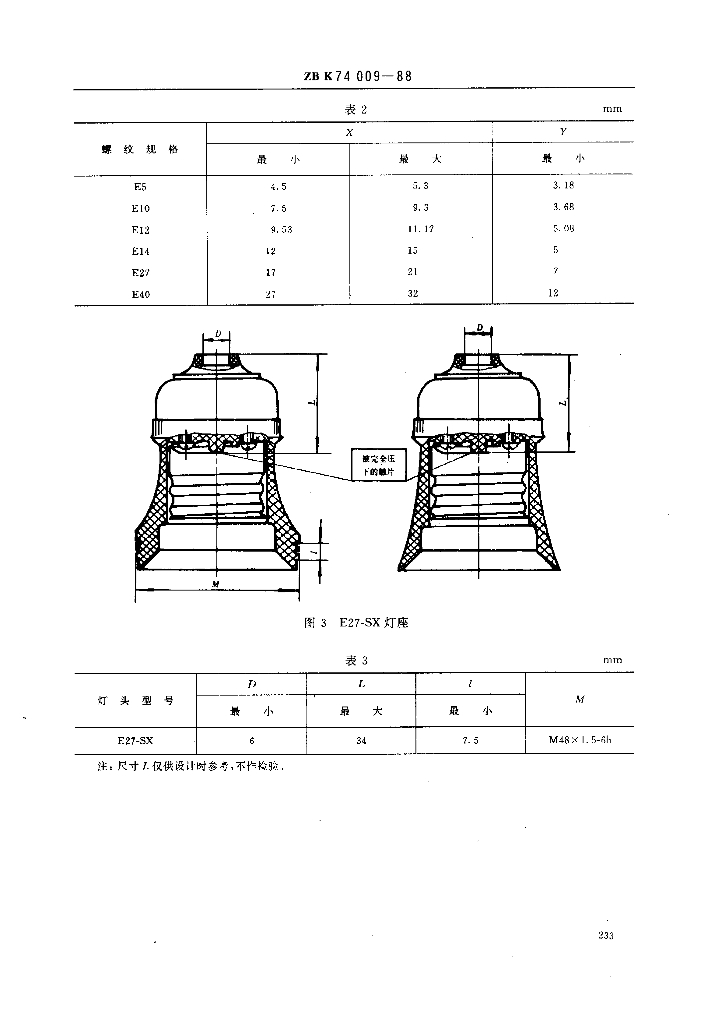

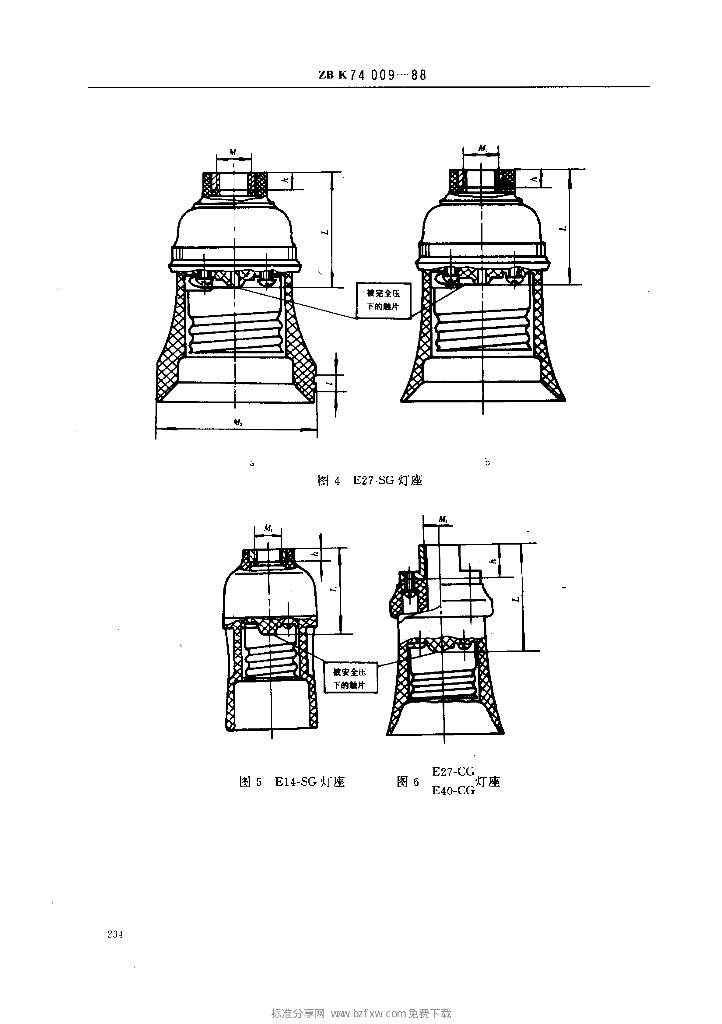

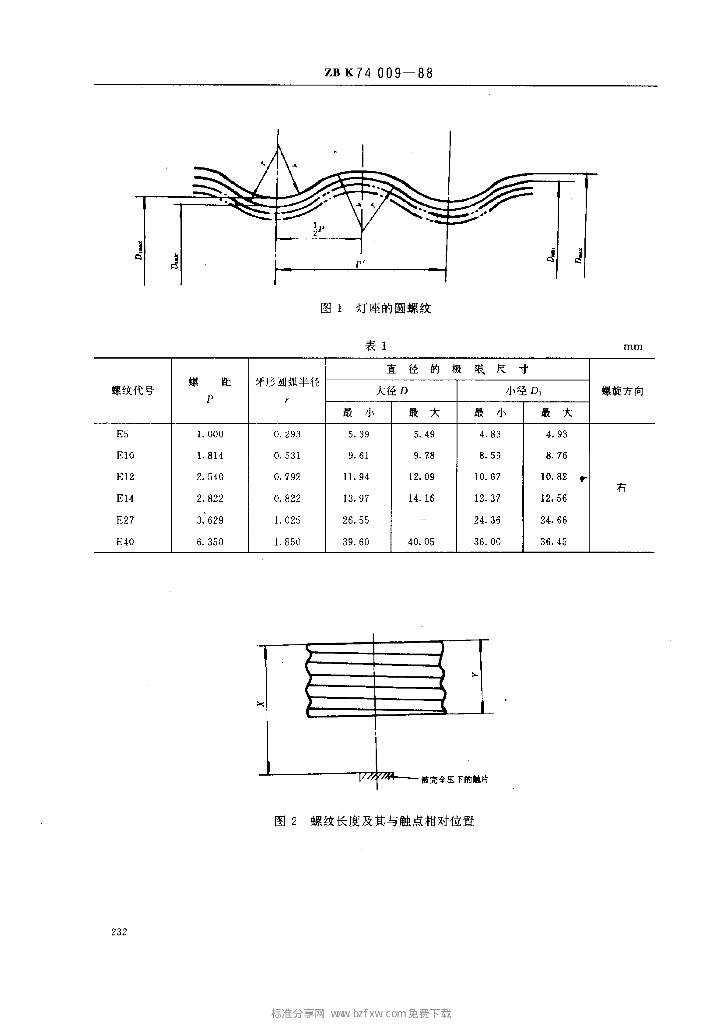

ZB K74009-1988. ZB K74009参照采用IEC 61-2《灯头、灯座和检验其互换性、安全性的量规)第二部分《灯座》。 1主题内容 与适用范围 ZB K74009规定了普通照明用的螺口式灯座的型式和尺寸。 ZB K74009适用于电压不超过250V的普通照明用灯座的设计制造，亦适用于有关灯具的设计。 2引用标准 ZB K74 003螺口式灯座的技术条件 ZBK74006灯座型号命名方法 ZBK74010螺口式灯座的量规(配合使用) 3产品分类 ZB K74009规定的灯座符合ZB K74 006的规定,属于螺口式灯座,型号为E,尺寸规格有5、10、12.14、27和40六种。5和10两种规格仅规定了螺纹尺寸,结构型式不作统一规定,12、14、27和40的不同结构由型号后面的汉语拼音字母表示。 4技术要求 4.1螺口与灯头的配合采用爱迪生螺绞,螺纹尺寸应符合图1和表1规定。 4.2 灯座螺纹的有效长度及与触点相对位置应符合图2和表2的规定。 4.3 E14、E27、40灯 座的基本型式和尺寸(开关部分尺寸和尺寸L除外)应分别符合图3~ 9和表3~6的规定。 4.4带开关的灯座,开关部分应符合有关标准规定。 4.5 灯座外壳内腔尺寸应符合图10~12和表7~9的规定。 4.6螺口灯座的主要技术要求和试验方法应符合ZBK74003的规定. 4.7检验螺口灯座的互换性 、安全性的量规应符合ZB K74 010的规定。
