螺口式灯座的量规

基础信息

标准简介

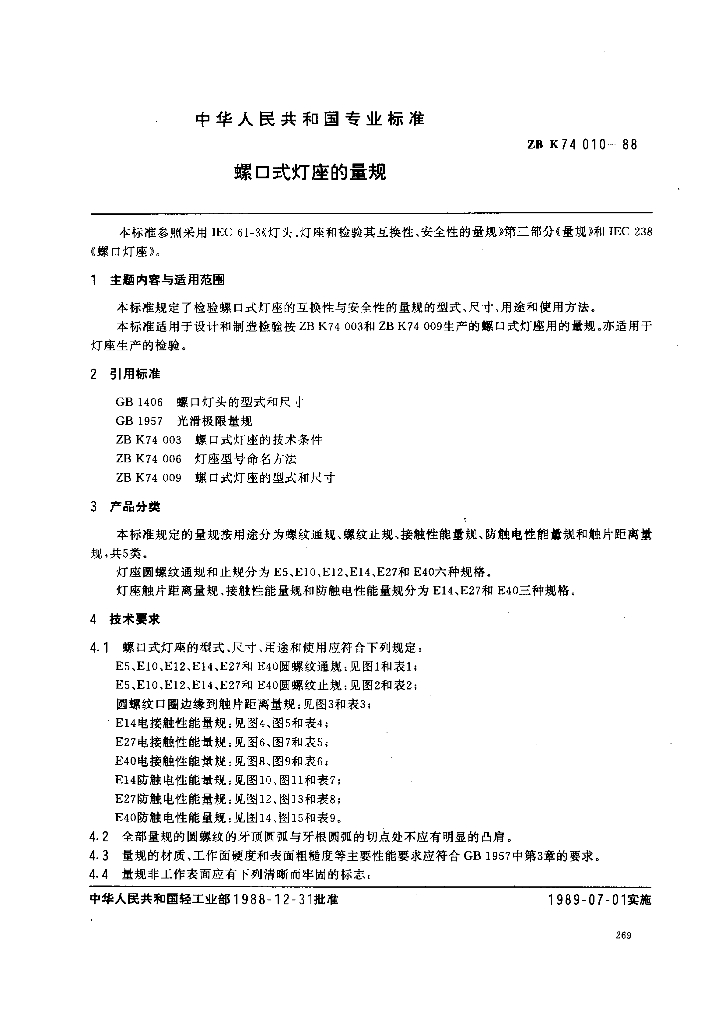

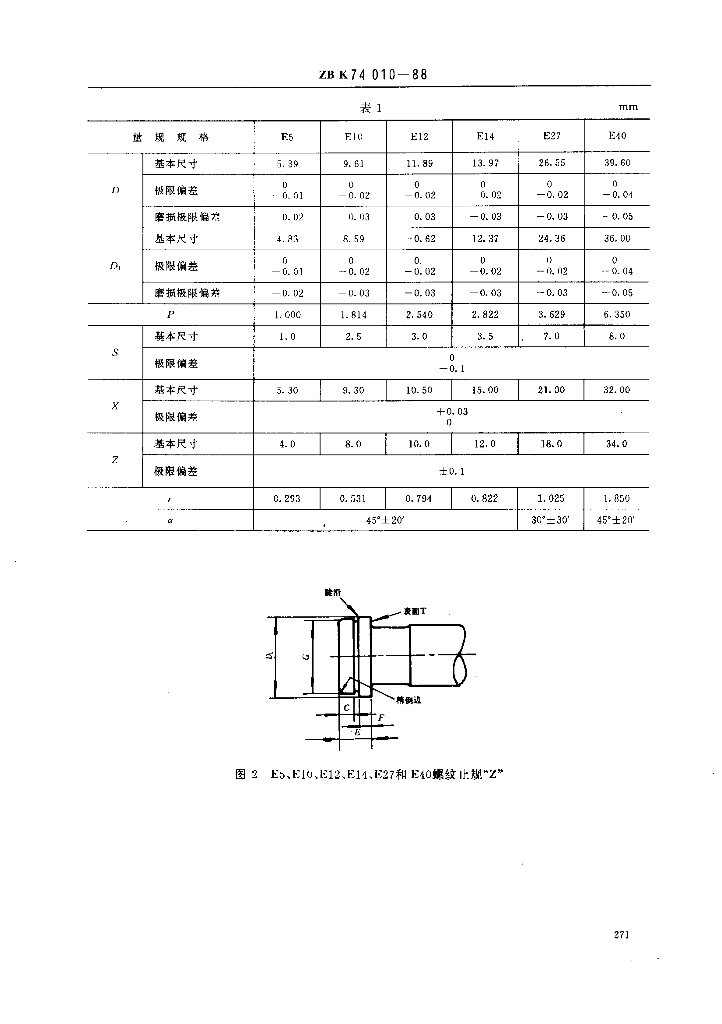

ZB K74010-1988. ZB K74010参照采用IEC61-3《灯头、灯座和检验其互换性、安全性的量规》第三部分《量规》和IEC238《螺口灯座》。 1主题内容 与适用范围 ZB K74010规定了检验螺口式灯座的互换性与安全性的量规的型式、尺寸、用途和使用方法。 ZB K74010适用于设计和制造检验按ZBK74003和ZBK74009生产的螺口式灯座用的量规。亦适用于灯座生产的检验。 2引用标准 GB 1406螺口灯头的型式和尺寸 GB 1957光滑 极限量规 ZB K74 003螺口 式灯座的技术条件 ZB K74 006灯座型 号命名方法 ZB K74009螺口 式灯座的型式和尺寸 3产品分类 ZB K74010规定的量规按用途分为螺纹通规、螺纹止规、接触性能量规、防触电性能量规和触片距离量规,共5类。 灯座圆螺纹通规和止规分为E5、E10、E12、E14、E27和E40六种规格。 灯座触片距离量规、接触性能量规和防触电性能量规分为E14、E27和E40三种规格。 4技术要求 4.1 螺口式灯座的型式,尺寸、用途和使用应符合下列规定: E5、E10、E12、E14、E27和E40圆螺纹通规:见图1和表1; E5、E10、E12. E14、E27和E40圆螺纹止规:见图2和表2;圆螺纹口圈边缘到触片距离量规:见图3和表3; E14电接触性能量规:见图4、图5和表4; . E27电接触性能量规:见图6、图7和表5; E40电接触性能量规:见图8、图9和表6; E14防触电性能量规:见图10、图11和表7; E27防触电性能量规:见图12、图13和表8; E40防触电性能量规:见图14、图15和表9。 4.2全部量规的圆螺纹的牙顶圆弧与牙根圓弧的切点处不应有明显的凸肩。 4.3量规的材质.工作面硬度和表面粗糙度等主要性能要求应符合GB1957中第3章的要求。
