日用陶瓷器变形检验方法

基础信息

标准简介

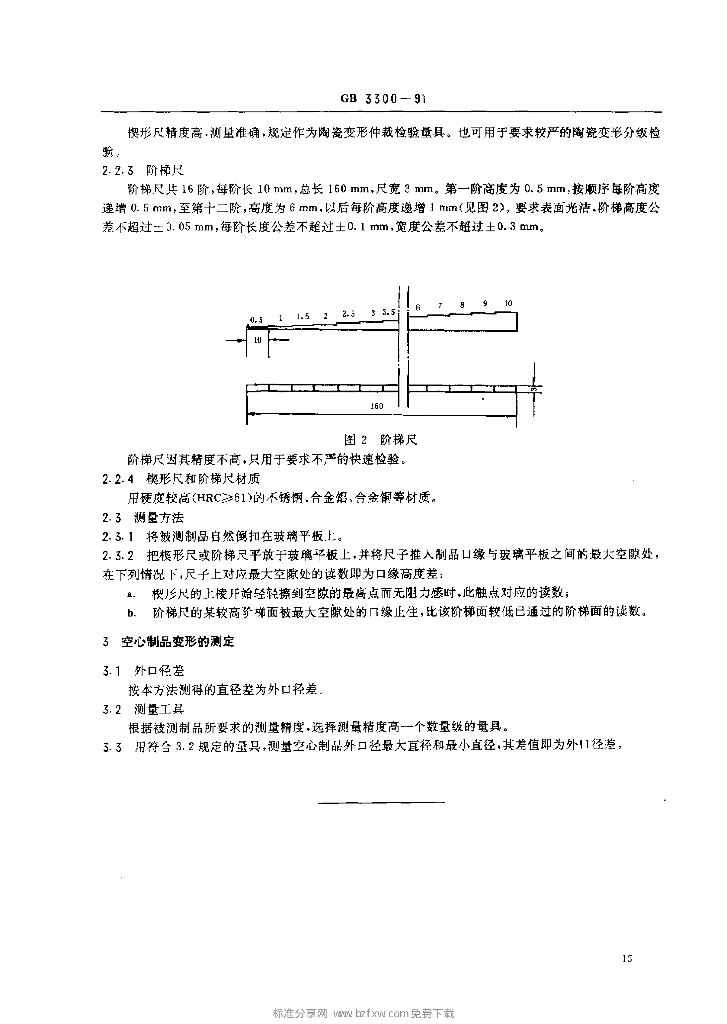

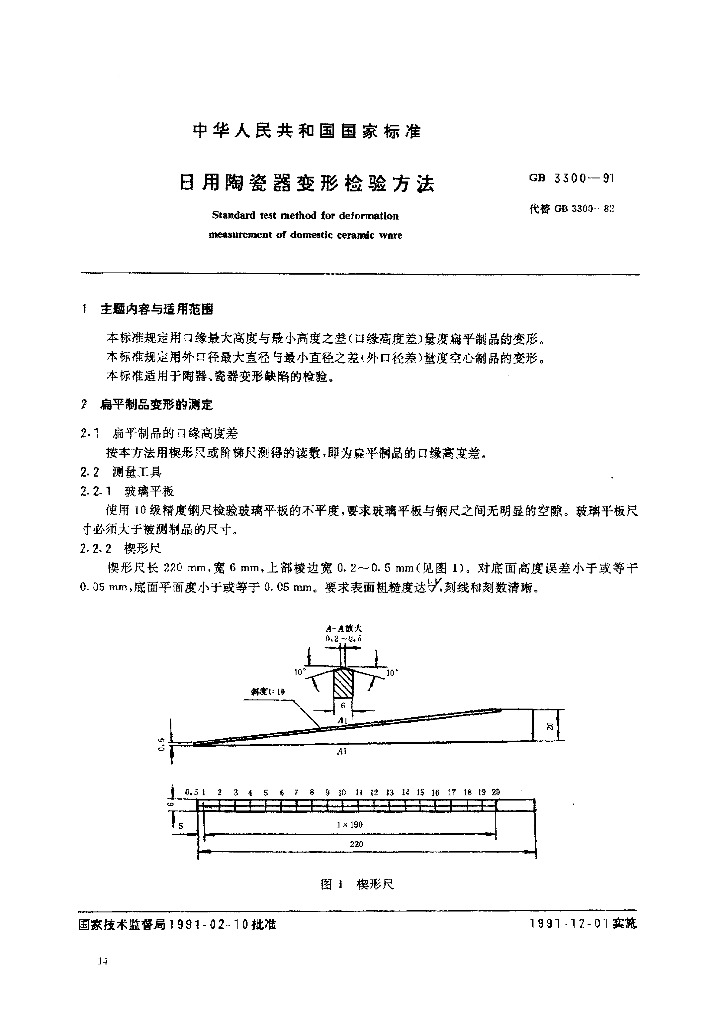

GB 3300-1991.Standard test method for deformation measurement of domestic ceramic ware. 1主题内容与适用范围 GB 3300规定用口缘最大高度与最小高度之差(口缘高度差)量度扇平制品的变形. GB 3300规定用外口径最大直径与最小直径之差(外口径差)量度空心制品的变形. GB 3300适用于陶器、瓷器变形缺陷的检验。 2扁平制品变形的测定 2.1 扁平制品的口缘高度差 按本方法用楔形尺或阶梯尺测得的读数,即为扁平制品的口缘高度差。 2.2 测量工具 2.2.1 玻璃平板 使用10级精度钢尺检验玻璃平板的不平度,要求玻璃平板与钢尺之间无明显的空隙。玻璃平板尺寸必须大于被测制品的尺寸。 2.2.2楔形尺 楔形尺长220 mm,宽6 mm,上部棱边宽0.2~0.5 mm(见图1)。对底面高度误差小于或等于0.05 mm,底面平面度小于或等于0. 05 mm.要求表面粗糙度达V，刻线和刻数清晰。 2.2.4楔形尺和阶梯尺材 质 用硬度较高(HRC≥61)的不锈钢、合金铝、合金铜等材质。 2.3测量方法 2.3.1将被测制品自然倒扣在玻璃平板上。 2.3.2 把楔形尺或阶梯尺平放于玻璃平板上,并将尺子推入制品口缘与玻璃平板之间的最大空隙处，在下列情况下,尺子上对应最大空隐处的读数即为口缘高度差: a.楔形尺的上棱开始轻轻擦到空隙的最高点而无阻力感时,此触点对应的读数; b.阶梯尺的某较高阶梯面被最大空歐处的口缘止住,比该阶梯面较低已通过的阶梯面的读数。 3空心制品变形的测定 3.1外口 径差 按本方法测得的直径差为外口径差。 3.2 测量工具 根据被测制品所要求的测量精度.选择测量精度高一个数量级的量具。 3.3用符合 3. 2规定的量具,测量空心制品外口径最大直径和最小直径,其差值即为外口径差。
