手动套筒扳手套筒

基础信息

标准简介

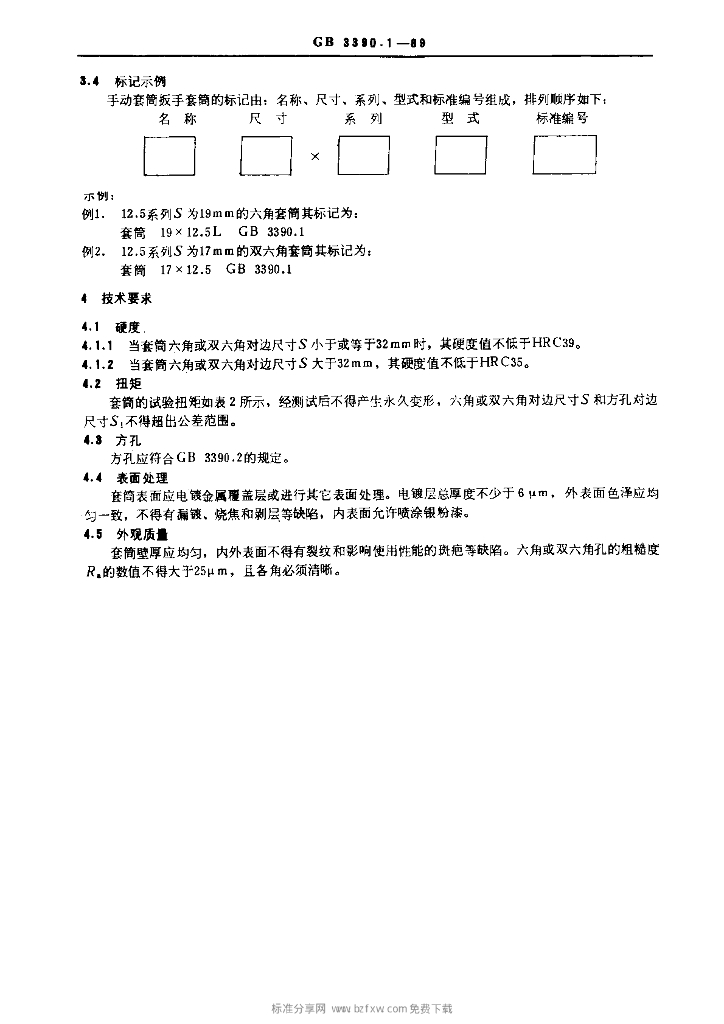

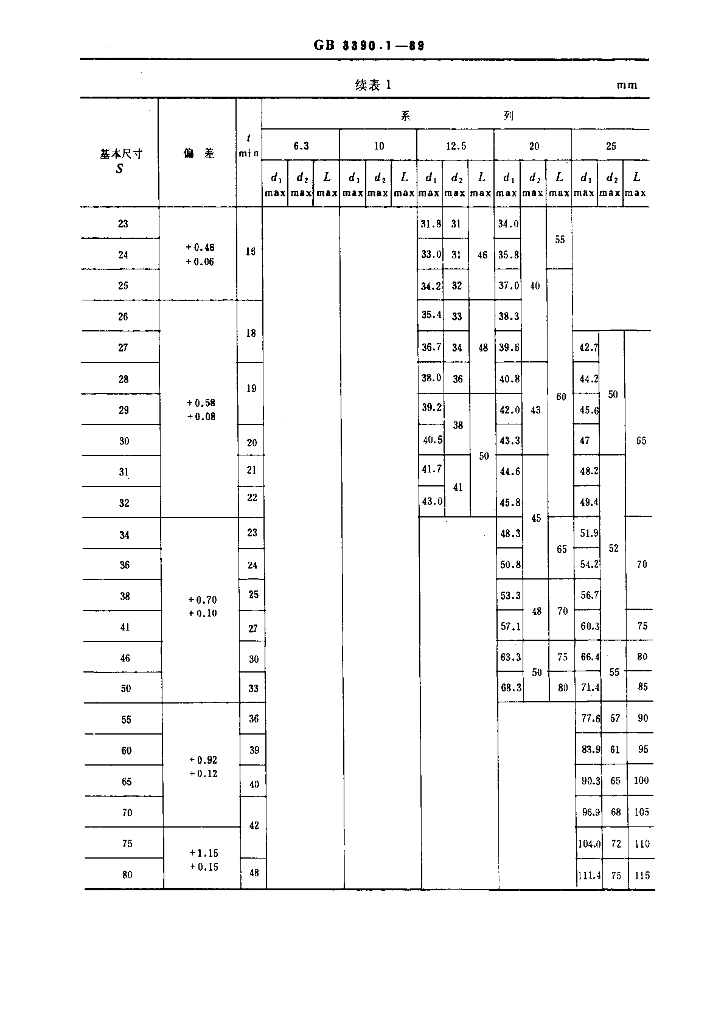

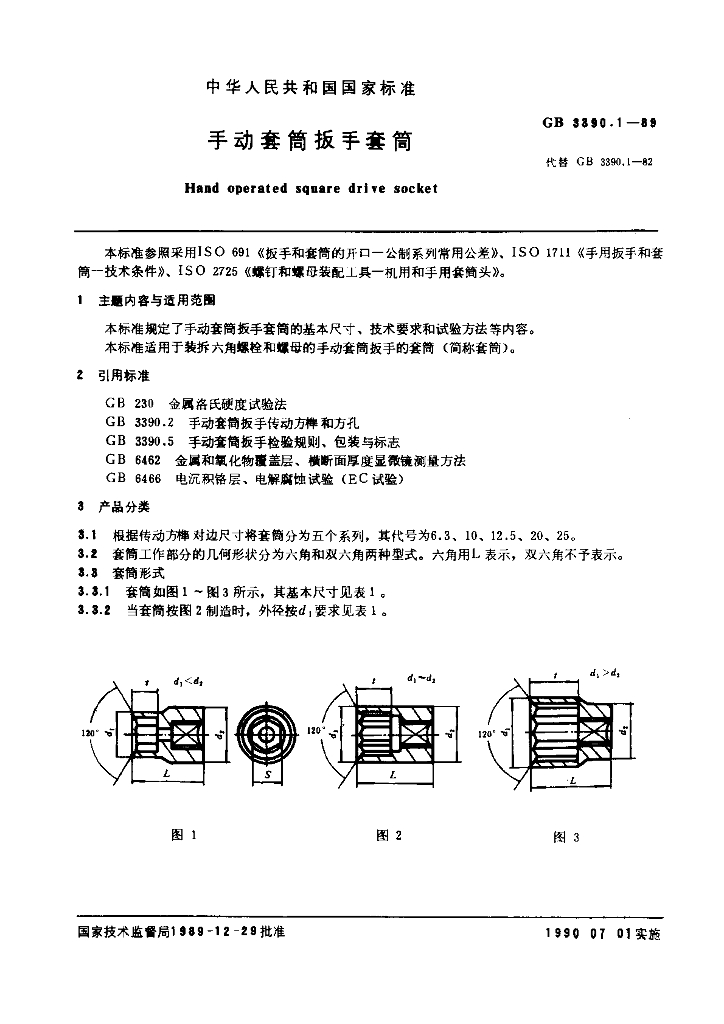

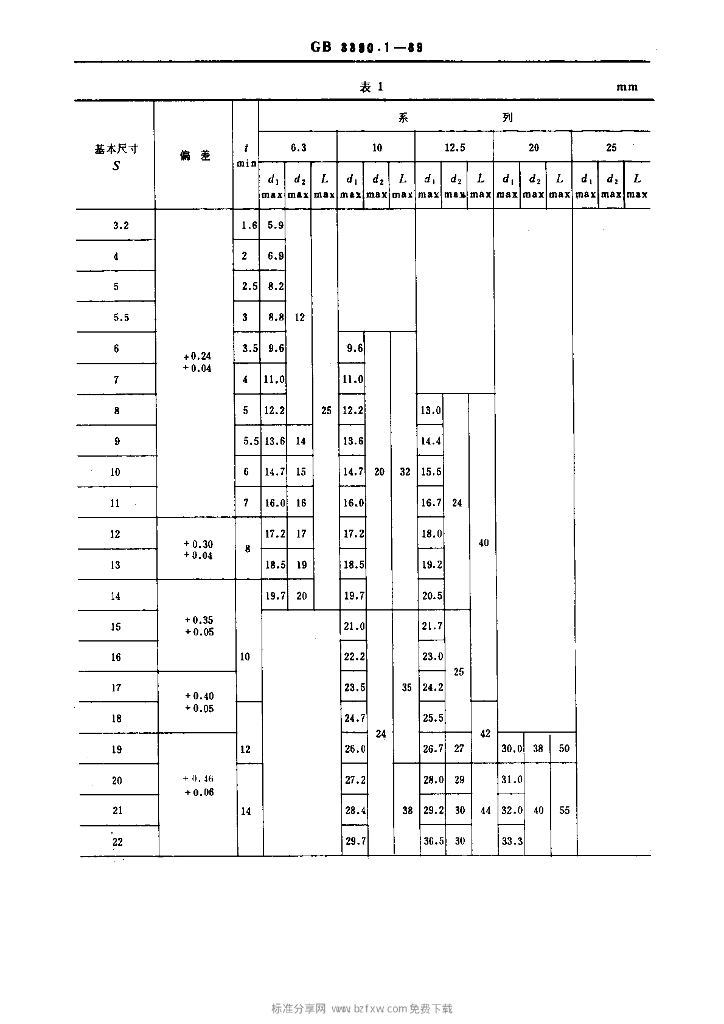

GB 3390.1-1989.Hand operated square drive socket. GB 3390.1参照采用ISO 691 《扳手和套筒的开口一公制系列常用公差》、ISO 1711 《手用扳手和套筒一技术条件》、ISO 2725 《螺钉和螺母装配工具- -机用和手用套筒头》。 1主题内容与适用范围 GB 3390.1规定了手动套筒扳手套筒的基本尺寸、技术要求和试验方法等内容。 GB 3390.1适用于装拆六角螺栓和螺母的手动套筒扳手的套筒(简称套筒)。 2引用标准 GB 230 金属洛氏硬度试验法 GB 3390.2 手动套简扳 手传动方榫和方孔 GB 3390.5 手动套简扳手检验规则、 包装与标志 GB6462金属和氧化物覆t盖层、横断面厚度显微镜测量方法 GB 6466 电沉积铬层、电解腐蚀试验(EC试验) 3产品分类 3.1根据传动方榫 对边尺寸将套筒分为五个系列，其代号为6.3、 10、 12.5、 20、25。 3.2套筒 工作部分的几何形状分为六角和双六角两种型式。六角用L表示，双六角不予表示。 3.3套筒形式 3.8.1套筒 如图1 ~图3所示，其基本尺寸见表1。 3.3.2当套筒 按图2制造时，外径按d;要求见表1。 4技术要求 4.1硬度. 4.1.1当套筒六角或双六角对边尺寸S小于或等于32 mm时，其硬度值不低于HRC39。 4.1.2当套 筒六角或双六角对边尺寸S大于32 mm,其硬度值不低于HRC35。 4.2 扭矩 套筒的试验扭矩如表2所示，经测试后不得产生永久变形，六角或双六角对边尺寸S和方孔对边尺寸S不得超出公差范围。. 4.3方孔 方孔应符合GB 3390.2的规定。 4.4表面处理 套简表面应电镀金属覆盖层或进行其它表面处理。电镀层总厚度不少于6 μm,外表面色泽应均匀-致，不得有漏镀、烧焦和剥层等缺陷，内表面允许喷涂银粉漆。 4.5 外观质量 套简壁厚应均匀，内外表面不得有裂纹和影响使用性能的斑疤等缺陷。六角或双六角孔的粗糙度R。的数值不得大于25μ m,且各角必须清晰。
