标准详情
手动套筒扳手传动方榫和方孔
GB 3390.2-1989现行国家标准
下载标准电子版
PDF · 3 页 · 250.64KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB 3390.2-1989
标准状态
现行
发布日期
2022-10-17
实施日期
2022-10-17
标准简介

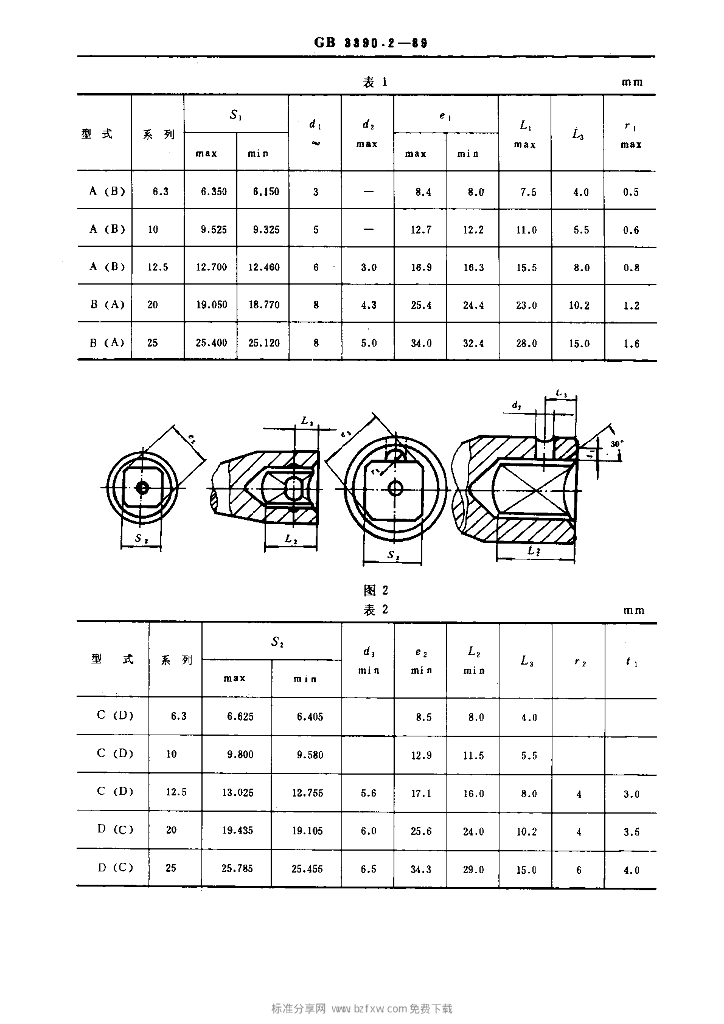

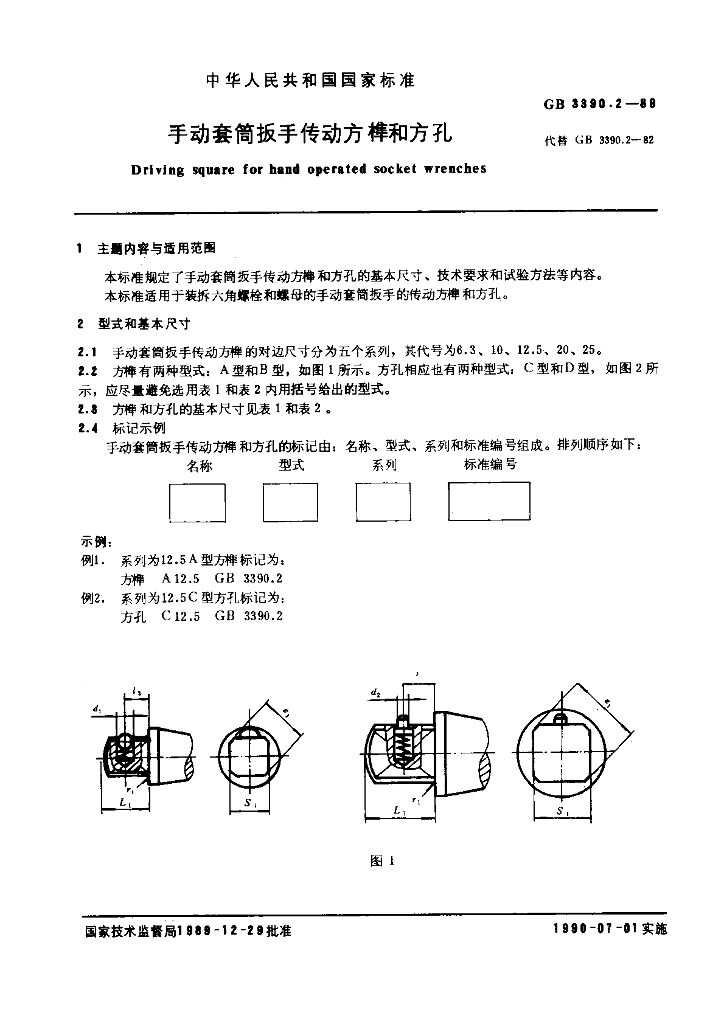

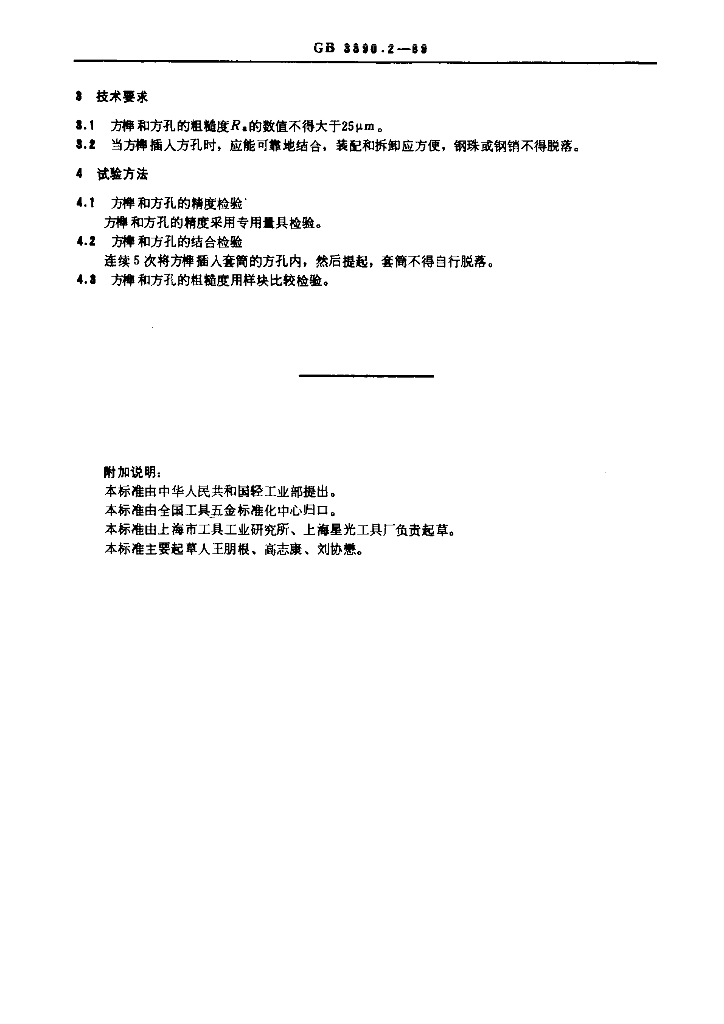

GB 3390.2-1989.Driving square for hand operated socket wrenches. 1主题内容与适用范围 GB 3390.2规定了手动套筒扳手传动方榫和方孔的基本尺寸、技术要求和试验方法等内容。 GB 3390.2适用于装拆六角螺栓和螺母的手动套简扳手的传动方榫和方孔。 2型式和基本尺寸 2.1手动套 筒扳手传动方榫的对边尺寸分为五个系列，其代号为6.3、10、 12.5、 20、 25。 2.2方榫有两种型式: A型和B型，如图1所示。方孔相应也有两种型式: C型和D型，如图2所示，应尽量避免选用表1和表2内用括号给出的型式。 2.3方榫 和方孔的基本尺寸见表1和表2。 2.4标记示例 手动套筒扳手传动方榫和方孔的标记由:名称、型式、系列和标准编号组成。排列顺序如下: 8技术要求 8.1方榫 和方孔的粗糙度R的数值不得大于25μm。 8.2当方榫 插人方孔时，应能可靠地结合，装配和拆卸应方便，钢珠或钢销不得脱落。 4试验方法 4.1方榫 和方孔的精度检验‘ 方棉和方孔的精度采用专用量具检验。 4.2方榫 和方孔的结合检验 连续5次将方榉插人套简的方孔内，然后提起，套筒不得自行脱落。 4.8方榫 和方孔的粗糙度用样块比较检验。 附加说明: GB 3390.2由中华人民共和国轻工业部提出。 GB 3390.2由全国工具五金标准化中心归口。 GB 3390.2由.上海市工具工业研究所、上海星光工具厂负责起草。 GB 3390.2主要起草人王朋根、高志康、刘协懋。
内容预览
