手动套筒扳手传动附件

基础信息

标准简介

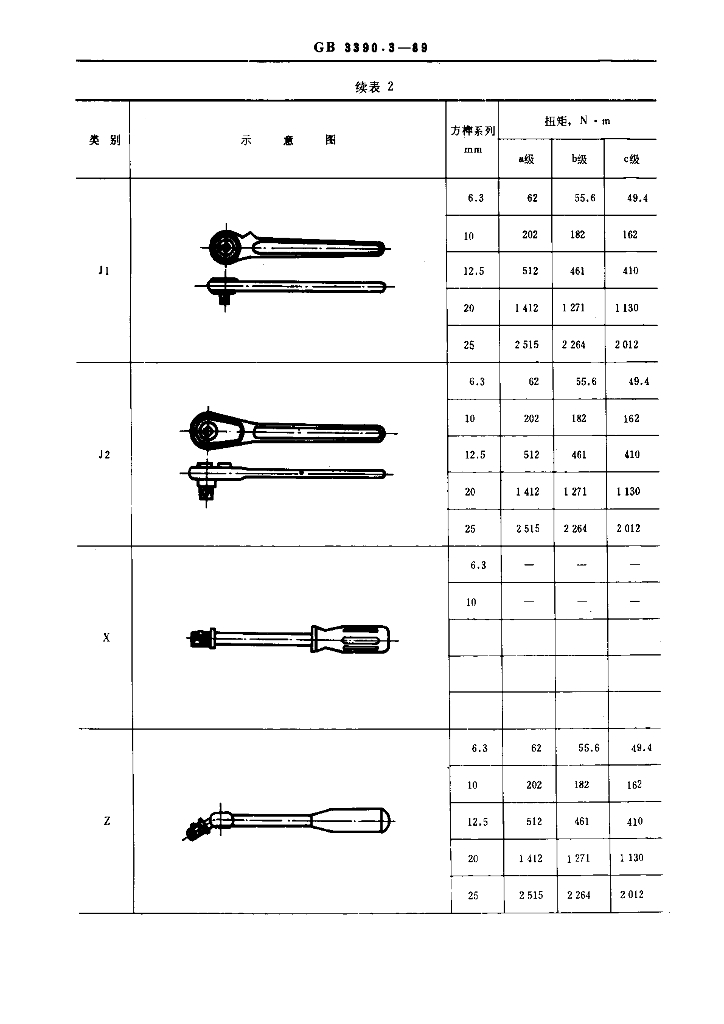

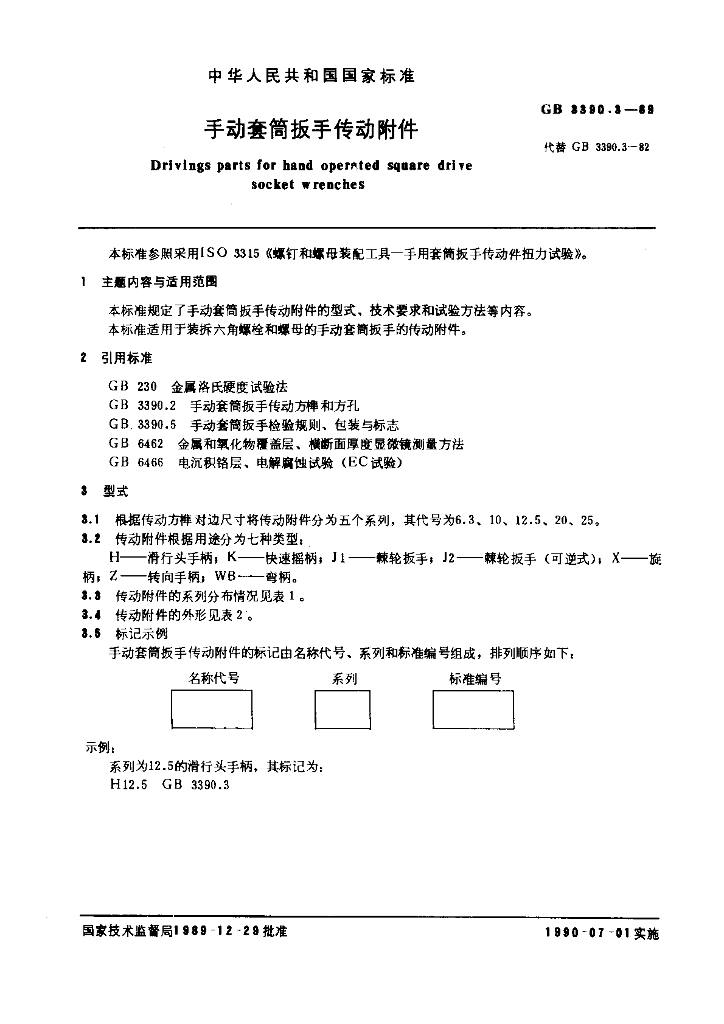

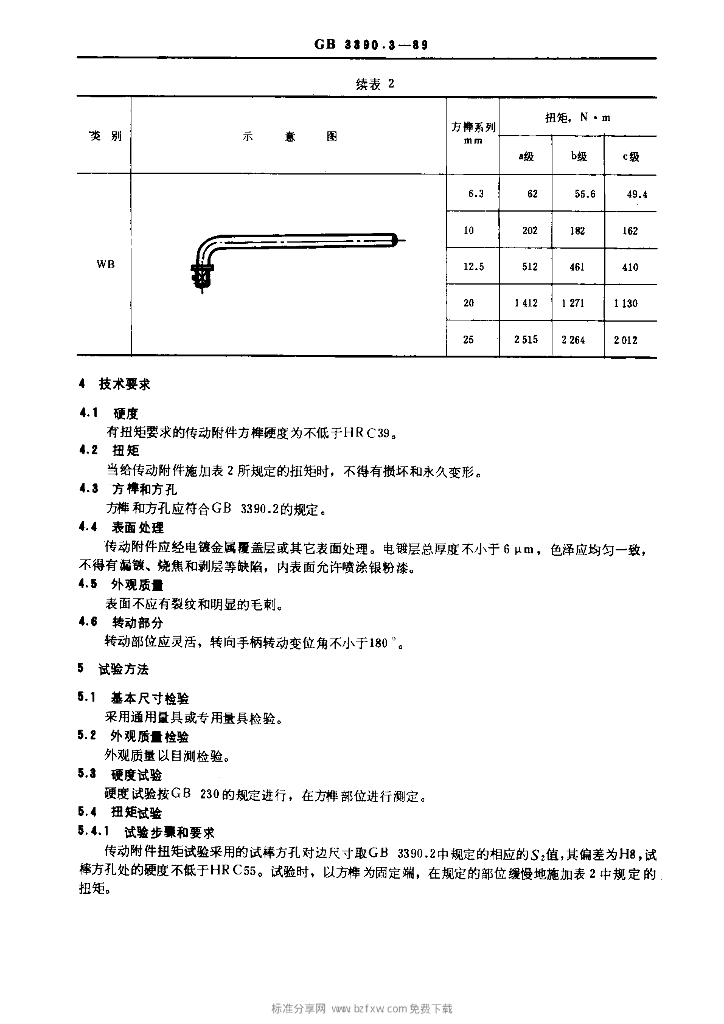

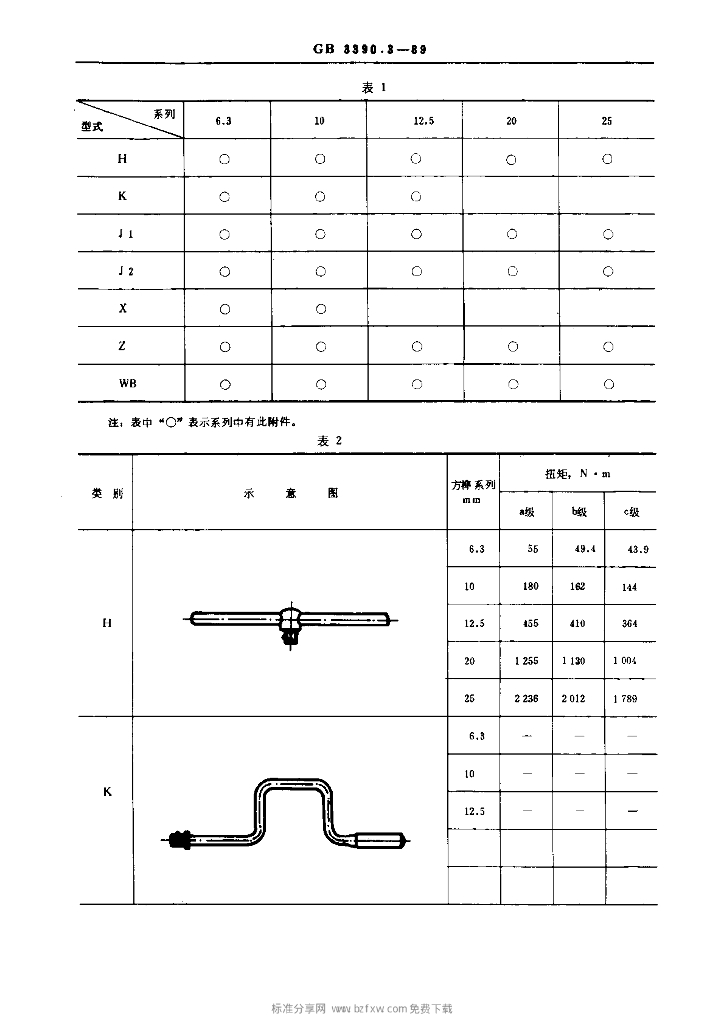

GB 3390.3-1989.Drivings parts for hand opernted square drive socket w renches. GB 3390.3参照采用ISO 3315《螺钉和螺母装配工具一手用套筒扳手传动件扭力试验》。 1主题内容与适用范围 GB 3390.3规定了手动套筒扳手传动附件的型式、技术要求和试验方法等内容。 GB 3390.3适用于装拆六角螺栓和螺母的手动套简扳手的传动附件。 2引用标准 GB230金属洛氏硬度试验法 GB 3390.2 手动套筒扳手传动方榫 和方孔 GB.3390.5手动套简 扳手检验规则、包装与标志 GB 6462 金属和氧化物覆盖层、 横断面厚度显微镜测量方法 GB 6466 电沉积铬层、电解腐蚀试验(EC试验) 8型式 8.1根据传 动方榫对边尺寸将传动附件分为五个系列，其代号为6.3、10、 12.5、 20、25。 8.2传动附件根据 用途分为七种类型: H一-滑行头手柄; K一快速摇柄; J1一-棘轮扳手; J2一棘轮扳手 (可逆式); X--旋柄; Z-转向手柄; WB--弯柄。 8.8传动附件的系列分布情况见表1。 8.4传动附件的外形 见表2。 3.5标记示例 手动套简扳手传动附件的标记由名称代号、系列和标准编号组成，排列顺序如下: 4技术要求 4.1硬度 有扭矩要求的传动附件方櫸硬度为不低于HRC39。 4.2扭矩 当给传动附件施加表2所规定的扭矩时，不得有损坏和永久变形。 4.3方榫和方孔 方榫和方孔应符合GB 3390.2的规定。 4.4表面 处理 传动附件应经电镀金属覆盖层或其它表面处理。电镀层总厚度不小于6μm,色泽应均匀一致，.不得有漏镀、烧焦和剥层等缺陷，内表面允许喷徐银粉漆。 4.5外观质量 表面不应有裂纹和明显的毛刺。 4.6转动部分 转动部位应灵活，转向手柄转动变位角不小于180。 5试验方法 5.1基本尺寸检验 采用通用量具或专用量具检验。 5.2 外观质检验 外观质量以目测检验。 5.3硬度试验 硬度试验按GB 230 的规定进行，在方榫部位进行测定。 5.4扭矩试验 5.4.1试验步骤和要求 传动附件扭矩试验采用的试棒方孔对边尺寸取GB 3390.2中 规定的相应的S:值，其偏差为H8,试棒方孔处的硬度不低于HRC55。试验时，以方櫸为固定端，在规定的部位缓慢地施加表2中规定的扭矩。
