手动套筒扳手连接附件

基础信息

标准简介

GB 3390.4-1989.Conjoining parts for hand operated square drive socket wrenc hes.4技术要求4.1 硬度连接附件的方榫和方孔的硬度值不低于HR C 39。4.2 扭矩在各连接附件分别施加表1所规定的扭矩后，产品不得损坏和永久变形。4.3方榫和方孔方榫和方孔应符合GB 3390. 2的规定。4.4当万向接 头的轴间夹角在35"以内时，应转动灵活。其轴间夹角在各个方向上都不应小于75°。4.5表面处理连接附件应经电镀金属覆盖层或其它表面处理，电镀层总厚度不小于6μm，色泽应均匀一致,不得有漏镀、烧焦和剥层等缺陷，内表面允许喷涂银粉。4.6 表面质量表面不应有裂纹和明显的毛刺。5试验方法5.1基本尺寸的 检验采用通用量具或专用量具检验。5.2表面质量检验 .表面质量以目测检验。5.3硬度试验硬度试验按照GB 230 的规定进行。5.4扭 矩试验5.4.1试验 步骤和要求连接附件的扭矩试验所采用的方试棒，其方榫和方孔的对边尺寸应符合GB 3390.2中SImax和 .和S2m in的相应规定，试棒方榫和方孔的偏差分别为h8和H8，其硬度都不应低于HR C55。试验时，固定连接附件的方櫸端，将方试棒插入方孔端，并缓慢施加表1规定的扭矩。5.4.2各 连接附件的试验要求5.4.2.1接头和接杆 的扭矩施加在插人方孔内的方形试棒上。5.4.2.2万向接 头的扭矩施加在插人方孔内的试棒上。试验时方榫和方孔应同轴。5.5电 镀金属层厚度检验电镀金属层厚度按GB 6466的规定进行。 测试数值有异议时，以GB 6462的规定为准。6检验规则、包装与标志

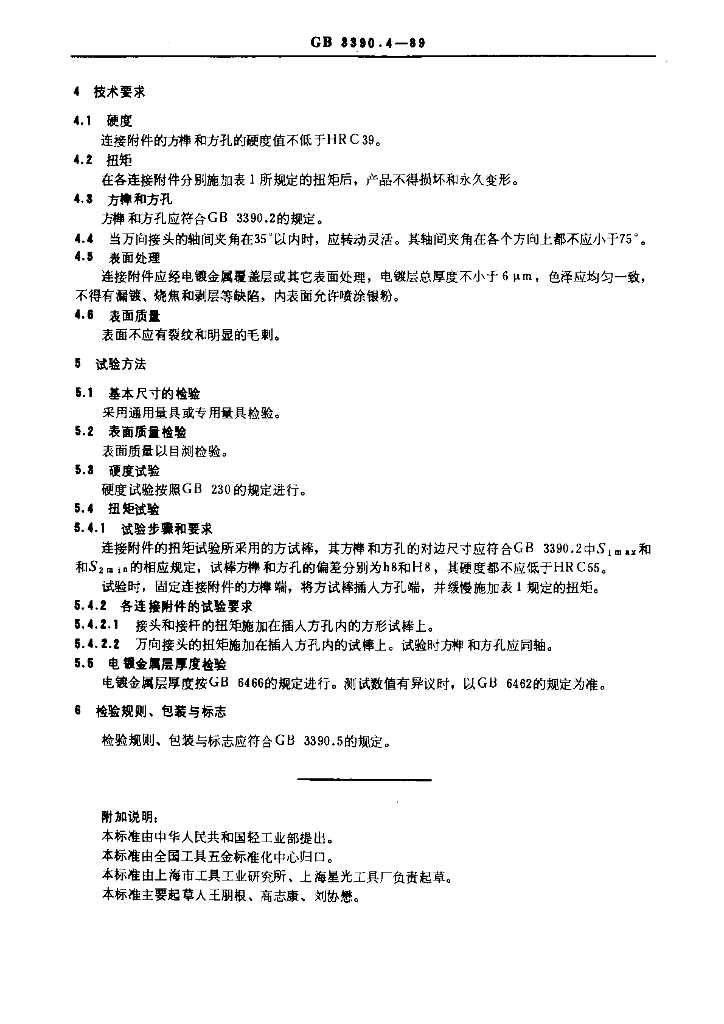

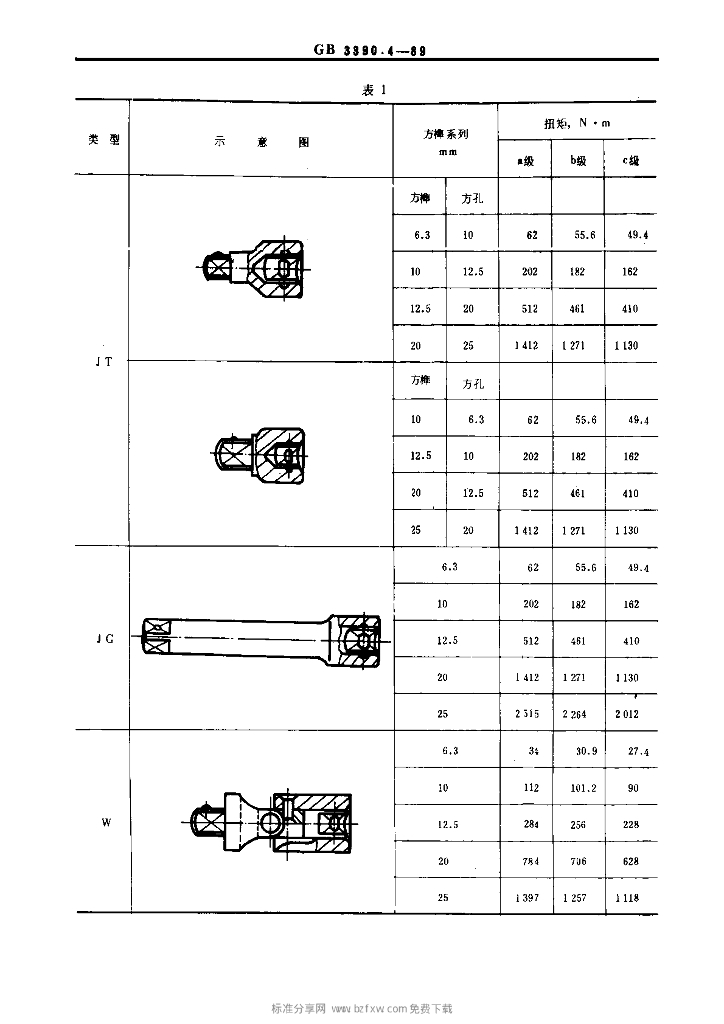

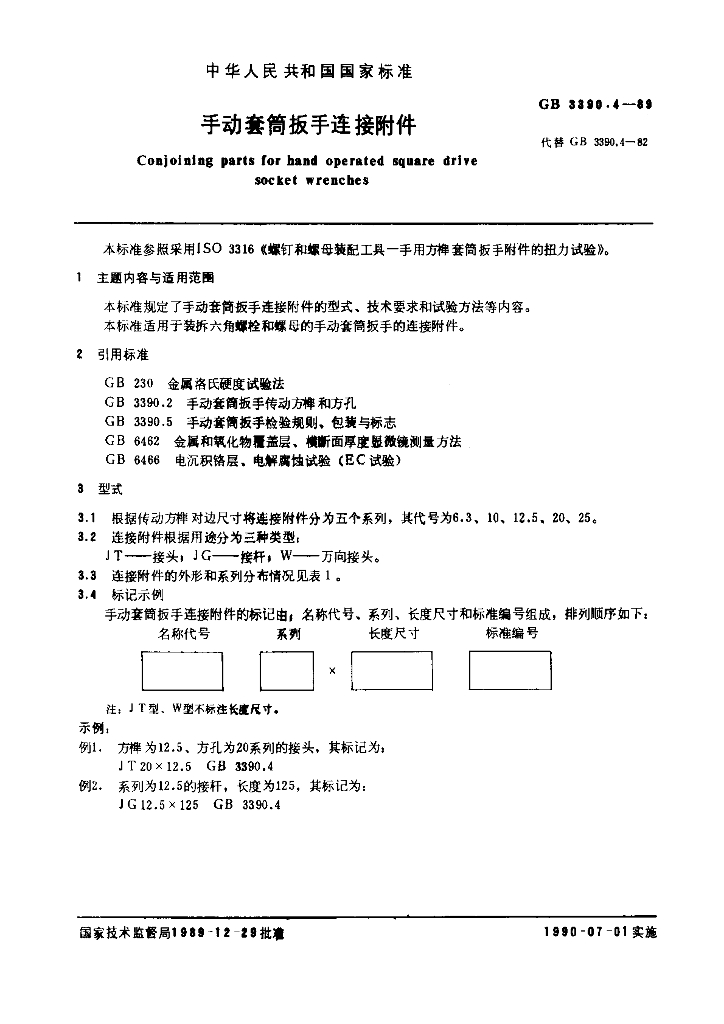

内容预览

相关标准
