呆扳手、梅花扳手、两用扳手技术规范

基础信息

标准简介

GB 4393-1984.Open-end w renches, box wrenches and combination wrenches-technical specifications. 3.2扭矩 3.2.1扳手应能承受表2规定的扭矩。 3.2.2梅花扳手采用表2中的A系列和B系列扭矩。 3.2.3呆扳手采用表2中的C系列和D系列扭矩。 3.2.4两用扳手的开口端 和孔端分别采用呆扳手和梅花扳手的扭矩系列。 3.4表面处理 扳手应进行电镀、发黑或其他表面处理。 3.4.1经电镀的扳手， 其表面应色泽均匀，不应有气孔、漏镀、烧焦和起层等缺陷，镀层厚度不低于8 μm。 3.4.2经发黑处理的扳手，其表面应具有均匀的黑色氧化层，不应有黄、绿、红色斑点及露底现象。 3.5表面质量 3.5.1 扳手开口两侧面的光洁度不低于又4,扳手孔的光洁度不低于V 3。 3.5.2扳手不应有裂缝、毛刺及明显的夹缝、切痕、氧化皮等缺陷，柄部应平直。 3.6 防锈期 产品在正常的贮存条件下，防锈期为一年。 4试验方法 4.1 表面质检验 表面质量以目测检验判定。 4.2 尺寸检验 4.2.1外形尺寸 用通用量具检验。 4.2.2扳手开口精度用极限量规检验。 4.2.3扳手孔精度用六角极限量规检验。 4.3 扳手开口的对称度检验 扳手开口的对称度用专用量具检验。 4.4硬度试验 4.4.1硬度试验应按GB 230- 83《金属洛氏硬度试验法》的规定进行。 4.4.2呆扳手的测试部位，如图2所示。

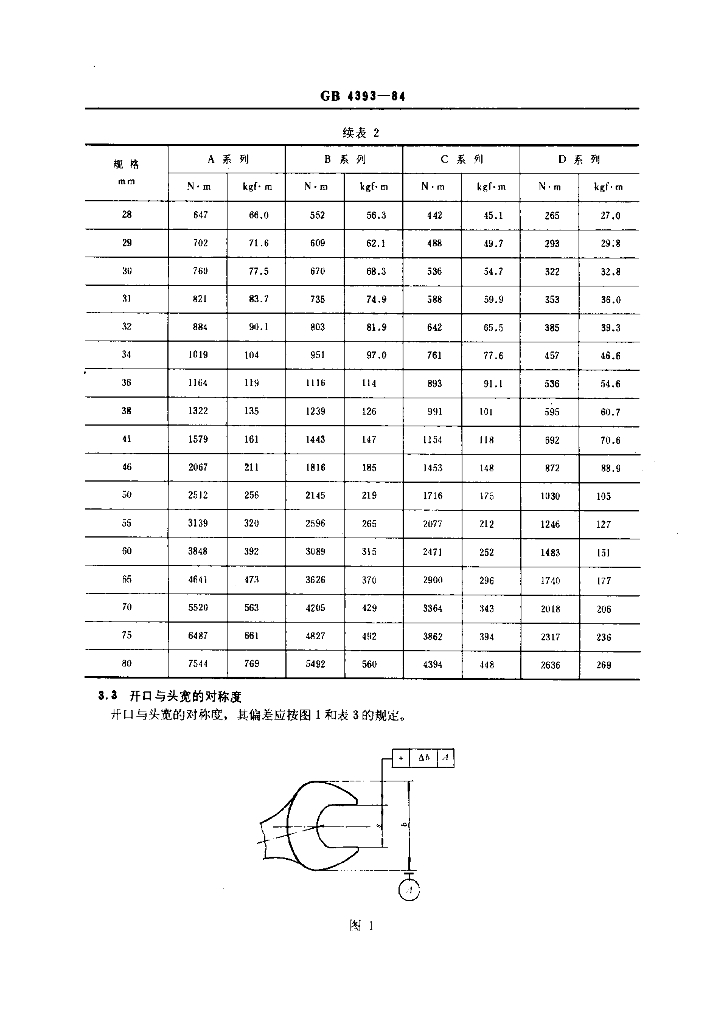

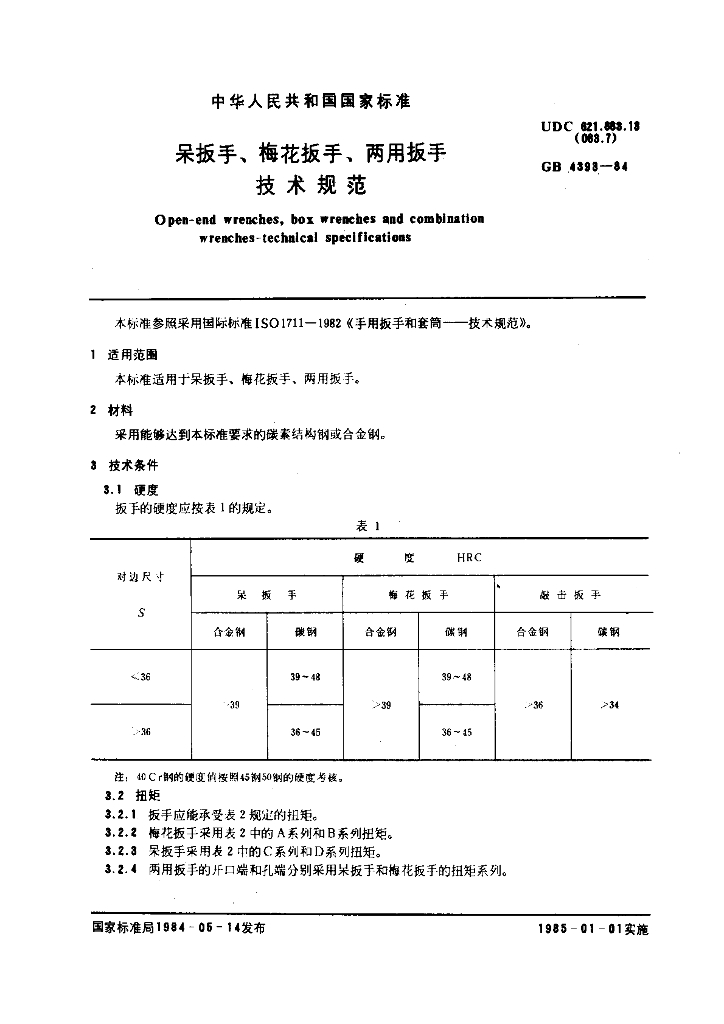

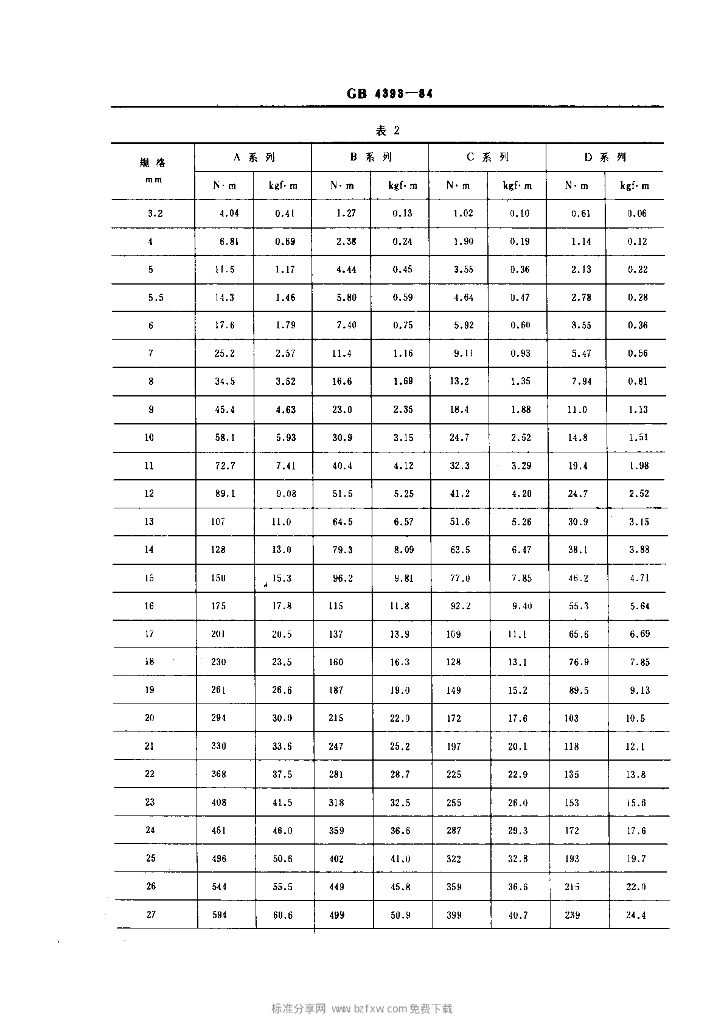

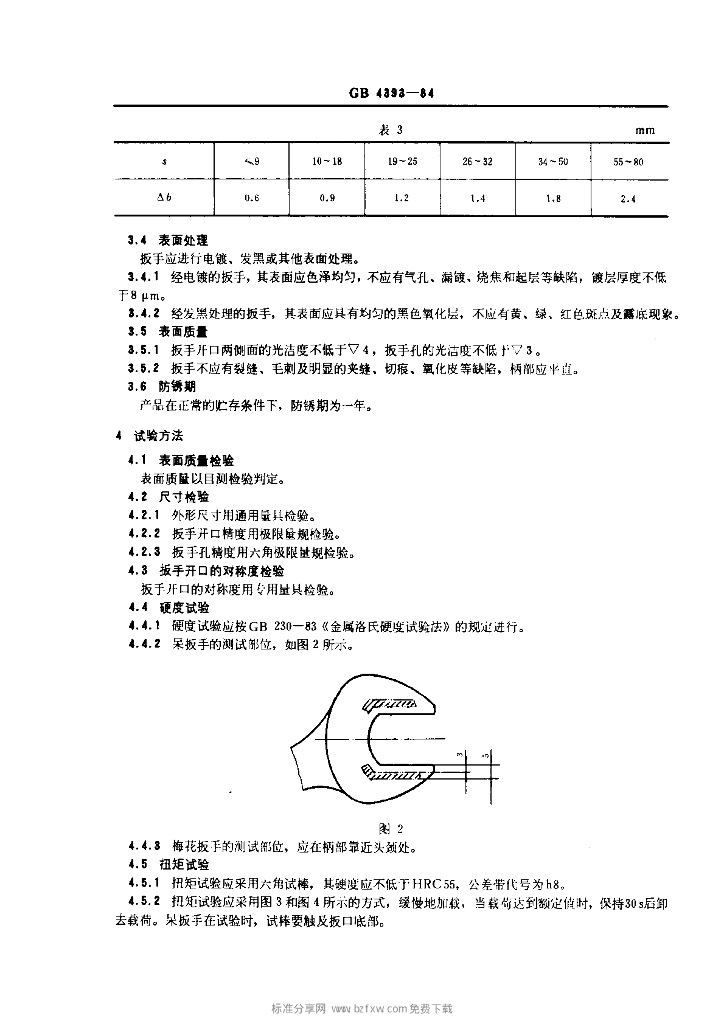

内容预览

相关标准
