呆扳手、梅花扳手、两用扳手的检验规则及标志与包装

基础信息

标准简介

GB 4394-1984.Inspection, markdg and packaging for open- end wrenches, ring wrenches and combi nation wrenches. GB 4394是根据GB 2828- -81《逐批检查计数抽样程序及抽样表(适用于连续批的检查)》>制订 的。 1适用范围 GB 4394适用于呆扳手、梅花扳手、两用扳手对连续批所规定批质量指标的检验和交收检验以及产品的标志与包装。 2检验规则 2.1 产品应经检验合格后方可出厂。 2.2用户可 按本标准的规定对产品进行抽验，其中开口精度、硬度、扭矩三项为主要项目,其余为 -般项目。 2.3产品的检验 应按二次抽样方案逐项进行，即从验收的一批产品中任意抽取样本(n)，逐件进行检验，若在样本中发现不合格品件数小于或等于第-一合格判定数(Ac1)，则该批产品予以验收;若在样本中发现不合格品件数大于或等于第一不合格判定数(Re|) ，则该批产品应予拒收。若在样本中发现的不合格品件数大于第-合格判定数，同时小于第-不合格判定数，则进行第二次抽样，从该批产品中抽取第二样本(n2), 逐件进行检验，若(n; +n2)样本中出现的不合格品件数的总和小于或等于第二合格判定数(Acz) ,则该批产品应予验收:若不合格品件数的总和大于或等于第二不合格判定数(Re2) ，则该批产品应予拒收。 注:样本(n)可由相同规格的扳手组成，也可由同一成套扳手中的不同规格的件数组成。 2.8.1试验扭矩和硬度的检验应按 表1的规定进行。 8标志 3.1产品应有 清晰的标志，其内容包括规格、扭矩等级、制造厂”名称或商标等。 3.2包装应标明产品名称、 规格、型式代号、扭矩等级、标准编号等。 8.2.1 B 级和D级扭矩的产品可不标扭矩等级。 3.2.2标记示例如下: a.24mm x 27mm,扭矩等级为C级的双头呆扳手标记: 呆扳手24X27 MC GB 4393- -84 b10mm x 11mm,扭矩等级为A级的A型双头梅花扳手标记: 梅花扳手10x11 MAA GB 4393-84 注:各种型式的扳手均按示例的规定标记。 4包装 4.1产品可根据收货单位的要求进行单件或成套包装。 4.2产品应经防锈处理后用中性防潮材料包装，并附有产品合格证。合格证应注明:产品名称、规格、型式代号、扭矩等级、出厂日期和检验员印记等。 4.3包装箱内应衬有中性防潮纸, 并附有装箱单，箱外除应标明3.2规定的事项外，还应标出按运输和贮存要求规定的有关记号。 4.4包装后的包装箱重量应符合运输部门的规定。

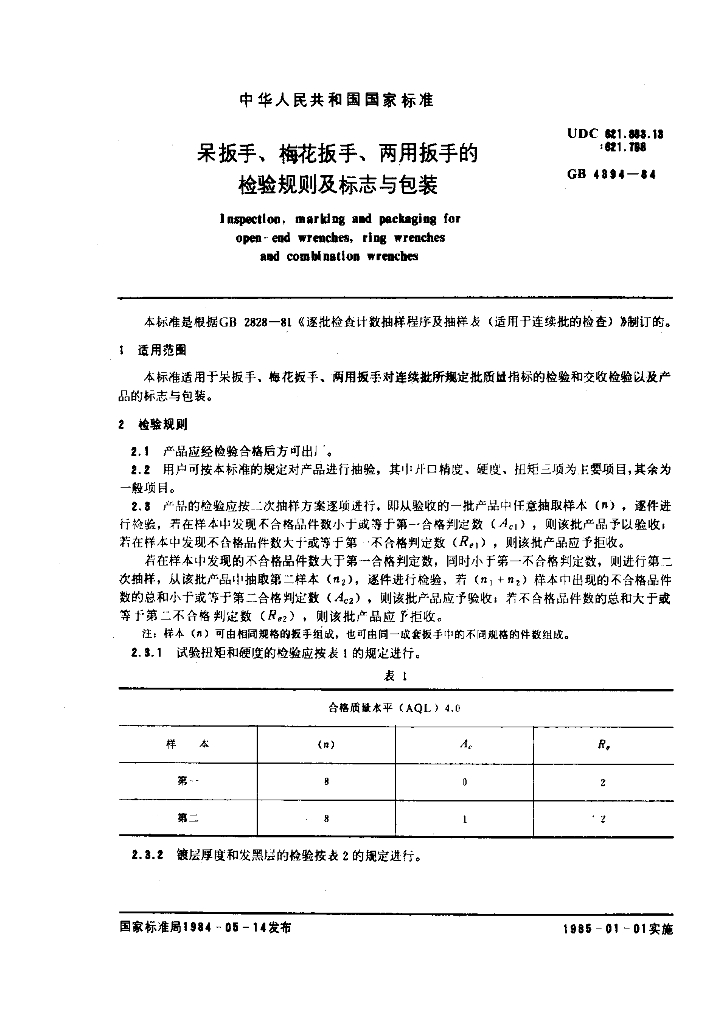

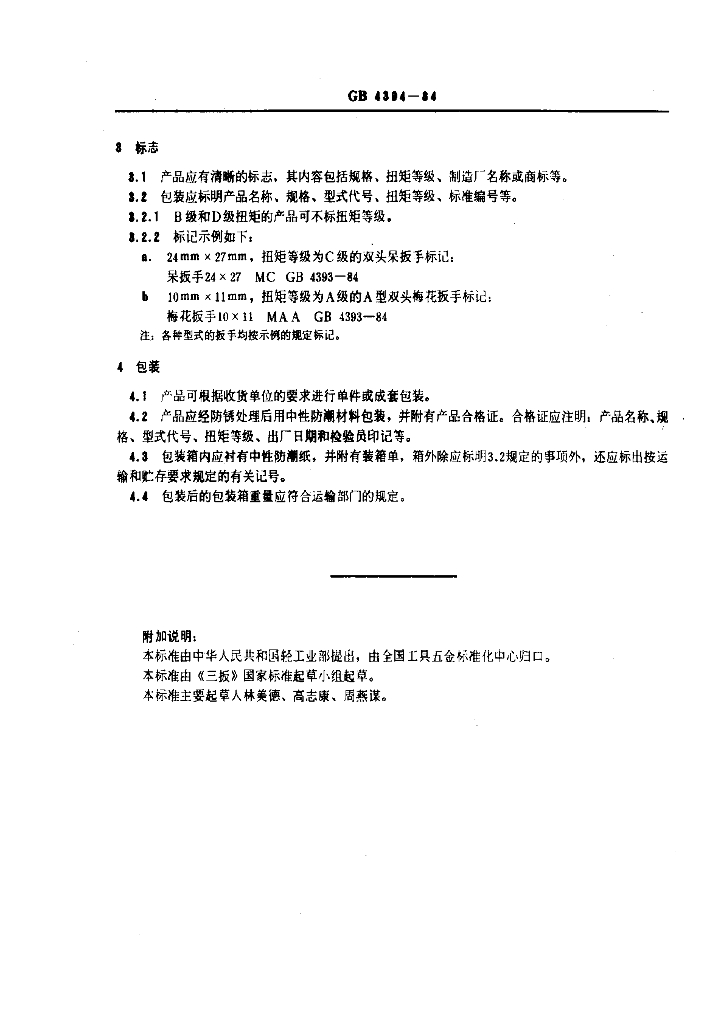

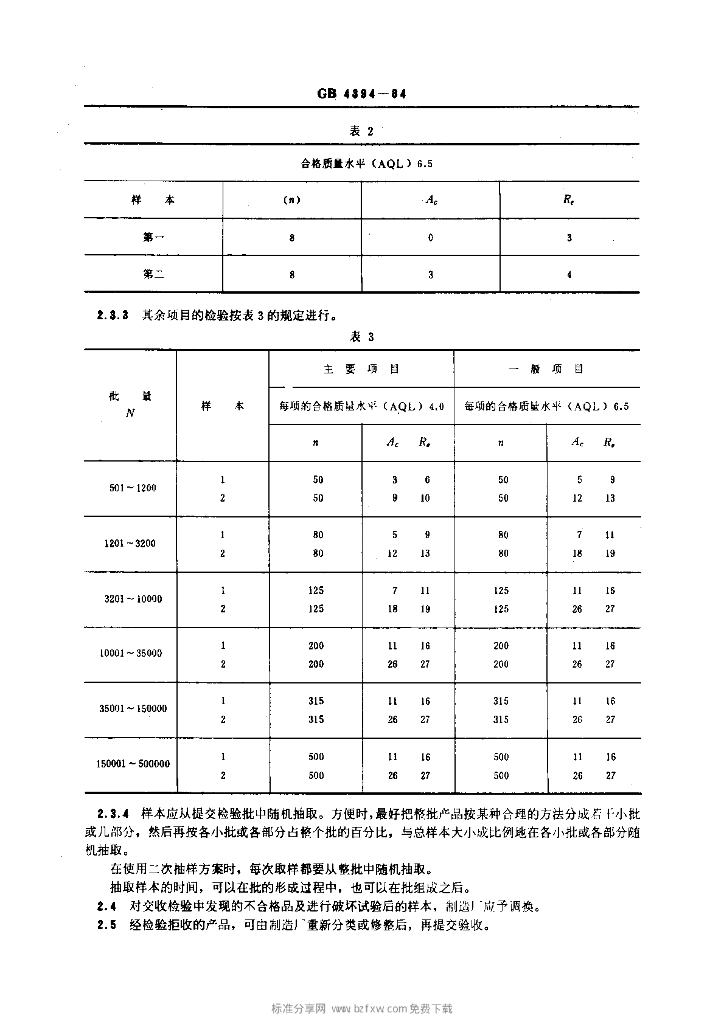

内容预览
