日用陶器透气性测定方法

基础信息

标准简介

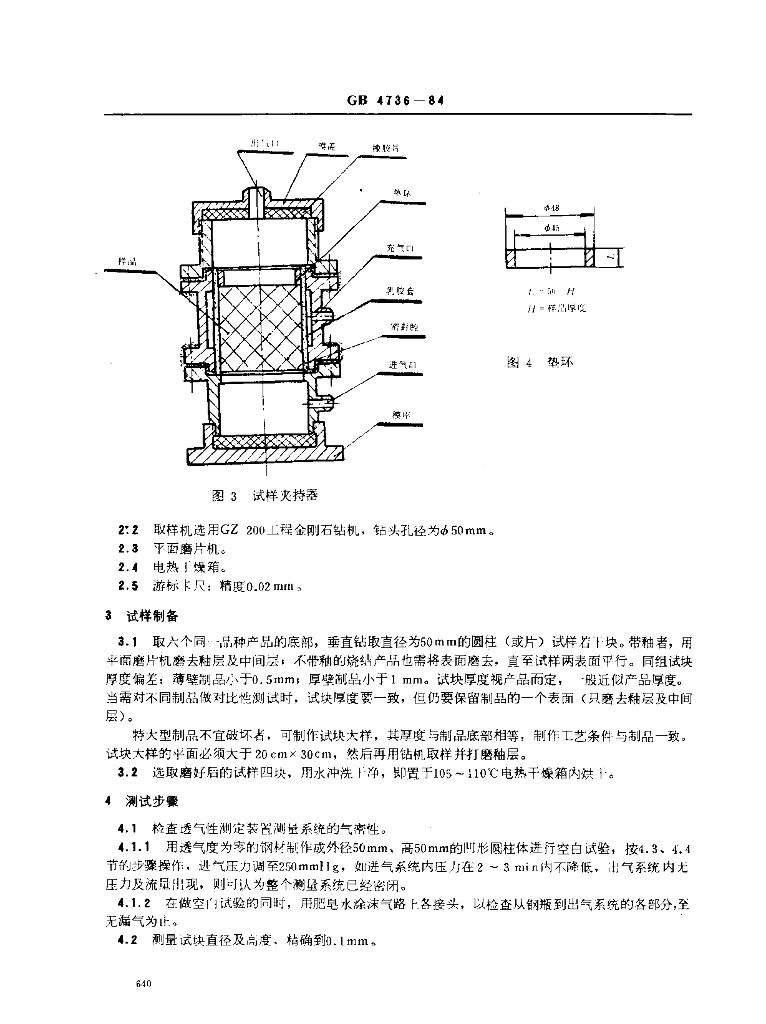

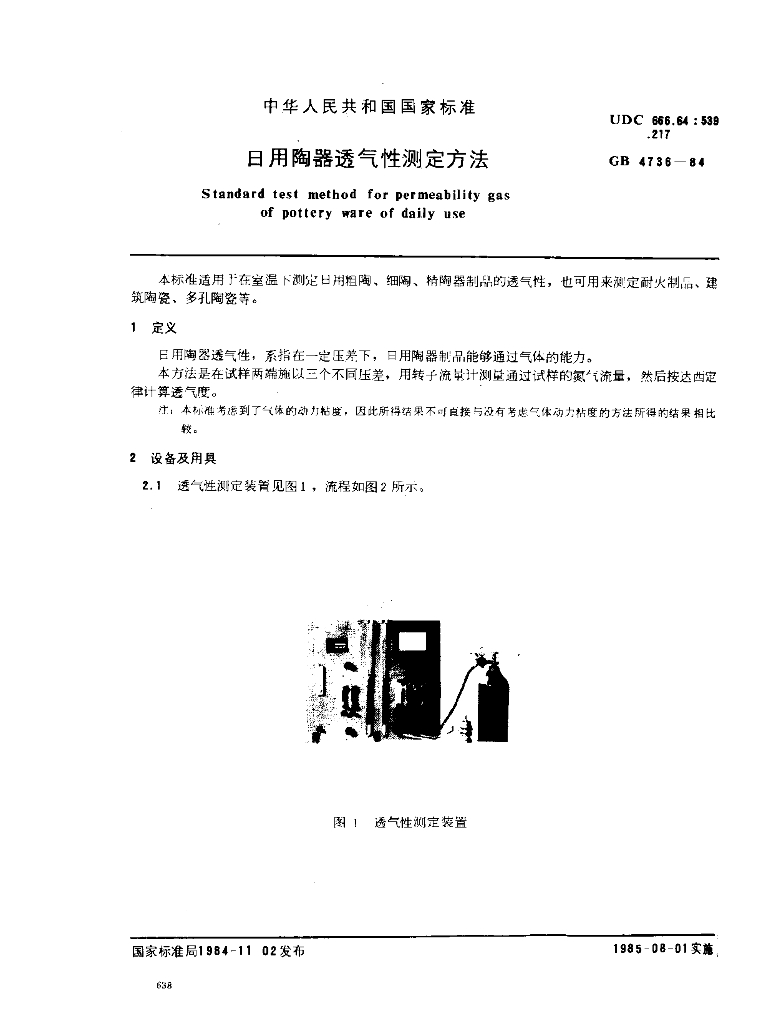

GB 4736-1984.Standard test method for permeability gas of pottery ware of daily use. 3试样制备 3.1取六 个同一品种产品的底部，垂直钻取直径为50 mm的圆柱(或片)试样若干块。带釉者,用平面磨片机磨去釉层及中间层;不带釉的烧结产品也需将表面磨去，直至试样两表面平行。同组试块厚度偏差:薄壁制品小于0. 5mm;厚壁制品小于1 mm。试块厚度视产品而定，一般近似产品厚度。当需对不同制品做对比性测试时，试块厚度要-一致，但仍要保留制品的一个表面(只磨去釉层及中间层)。 特大型制品不宜破坏者，可制作试块大样，其厚度与制品底部相等，制作工艺条件与制品- -致。试块大样的平面必须大于20cmx30cm,然后再用钻机取样并打磨釉层。 3.2选取磨好后的试样四块，用水冲洗干净，即置于105~110C电热干燥箱内烘干。 4测试步骤 4.1检查透气性测定装置测量系统的气密性。 4.1.1用透气度 为零的钢材制作成外径50mm、高50mm的凹形圆柱体进行空白试验，按4.3、 4.4节的步骤操作，进气压力调至250mmHg,如进气系统内压力在2 ~ 3 mi n内不降低，出气系统内无.压力及流量出现，则可认为整个测最系统已经密闭。 4.1.2在做空白试验的同时， 用肥皂水涂沫气路上各接头，以检查从钢瓶到出气系统的各部分,至无漏气为止。 4.2 测量试块直径及高度，精确到0.1 mm。.

内容预览

相关标准
