日用陶器渗透性测定方法

基础信息

标准简介

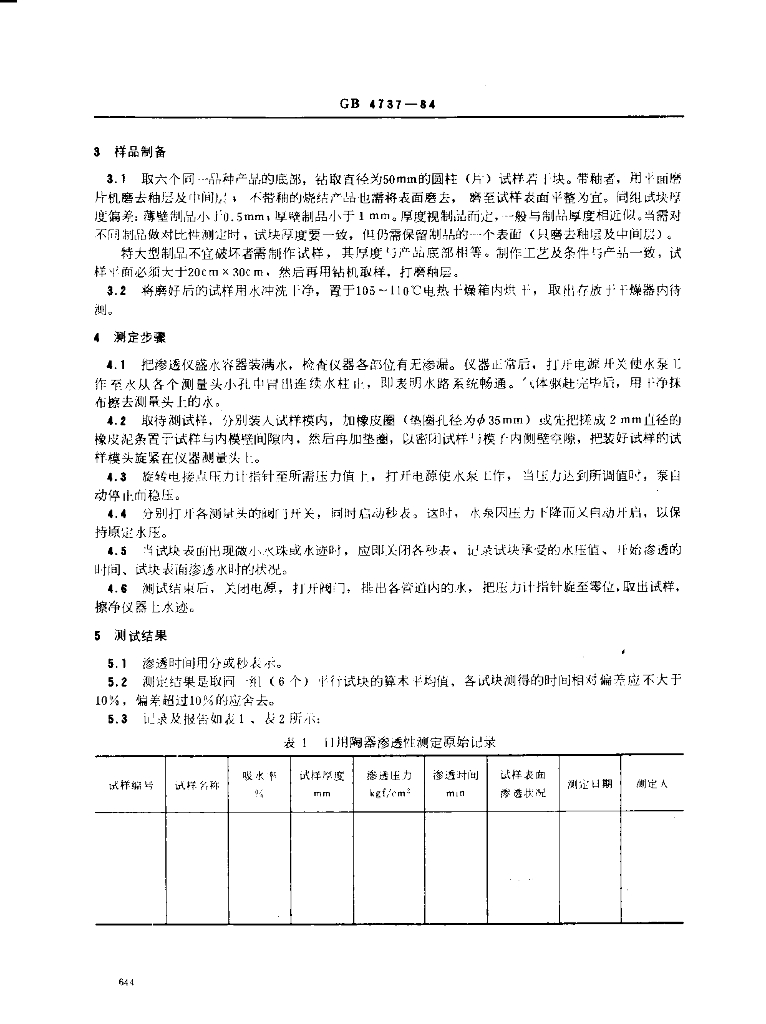

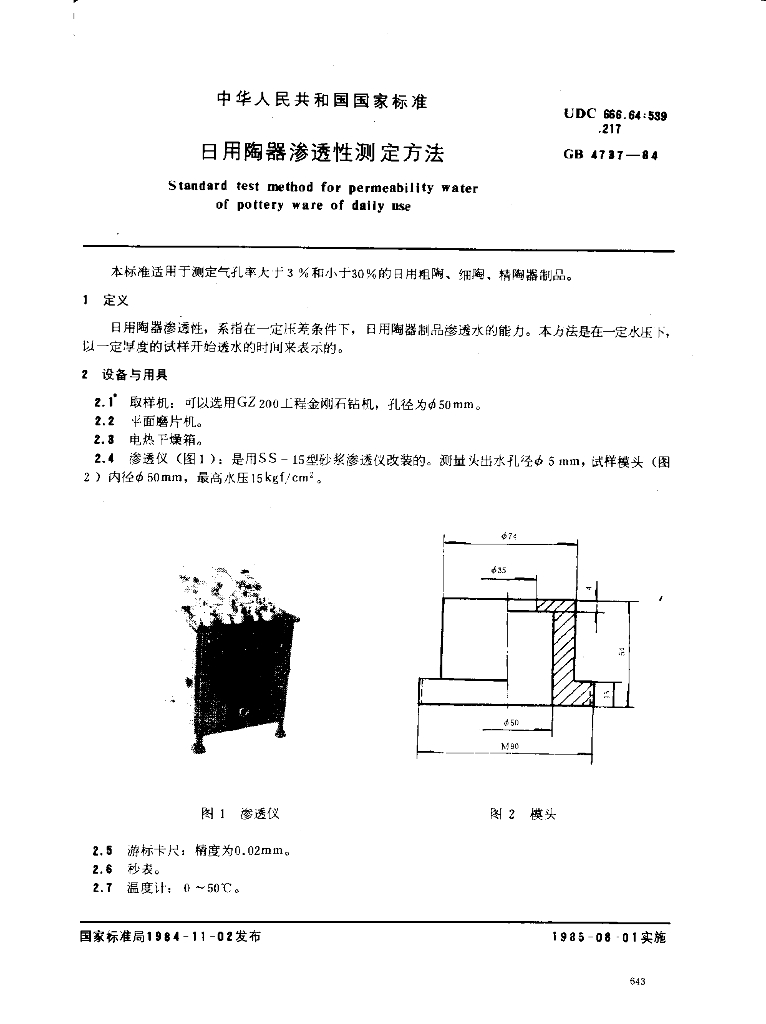

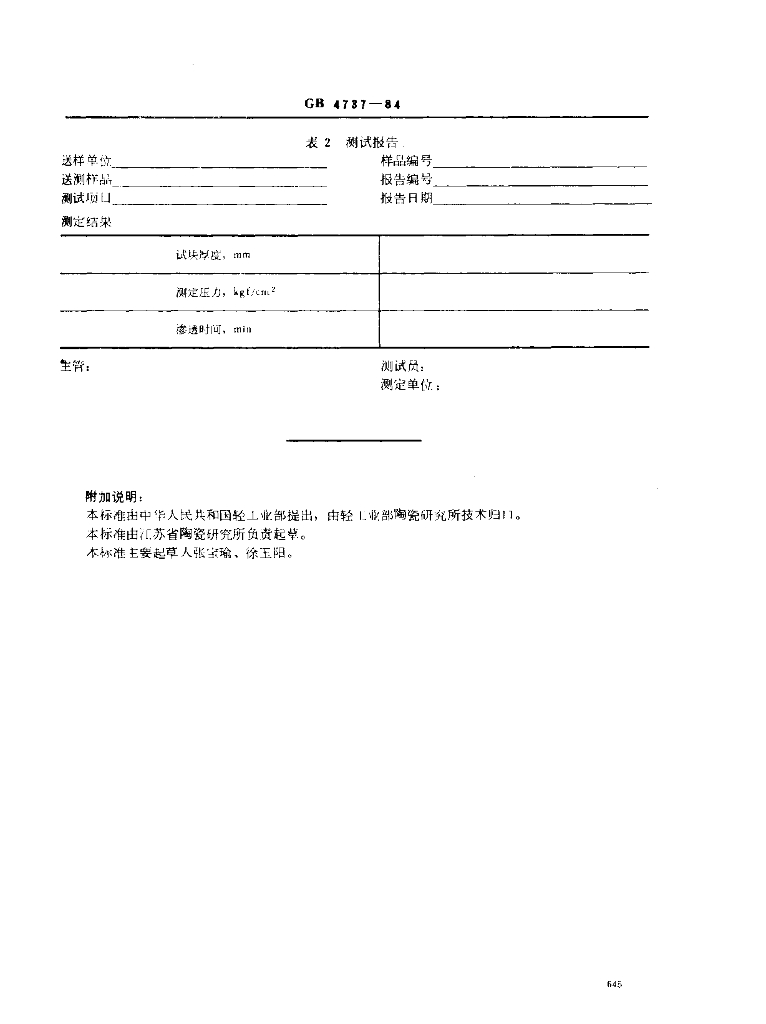

GB 4737-1984.Standard test method for permeability W ater of pottery ware of daily use. 3样品制备 3.1取六个 同一品种产品的底部，钻取直径为50mm的圆柱(片)试样若f块。带釉者，用平面磨片机磨去釉层及中间层，不带釉的烧结产品也需将表面磨去，磨至试样表面平整为宜。同组试块厚度偏差:薄壁制品小于0.5mm;厚壁制品小于1mm。厚度视制品而定,一般与制品厚度相近似。当需对不同制品做对比性测定时，试块厚度要一致，但仍需保留制品的一个表面(只磨去釉层及中间层)。特大型制品不宜破坏者需制作试样，其厚度与产品底部相等。制作工艺及条件与产品一致，试样平面必须大于20cmx 30cm，然后再用钻机取样，打磨釉层。 3.2将磨好 后的试样用水冲洗干净，置于105~110C电热 干燥箱内烘+，取出存放于F燥器内待测。 4测定步骤 4.1把渗 透仪盛水容器装满水，检查仪器各部位有无渗漏。仪器正常后，打开电源开关使水泵上作至水从各个测量头小孔中冒出连续水柱止，即表明水路系统畅通。气体驱赶完毕后，用F净抹布擦去测量头上的水。 4.2 取待测试样，分别装人试样模内，加橡皮圈(垫圈孔径为φ 35mm) 或先把搓成2 mm直径的橡皮泥条置于试样与内模壁间隙内，然后再加垫圈，以密闭试样与模f内侧壁空隙，把装好试样的试样模头旋紧在仪器测量头上。 4.3旋转电 接点压力计指针至所需压力值上，打开电源使水泵工作，当压力达 到所调值时，泵自动停止而稳压。 4.4 分别打开各测量头的阀[ ]开关，同时启动秒表。这时，水泵因压力下降而又自动开启，以保持原定水压。 4.5当试块 表面出现微小水珠或水迹时，应即关闭各秒表，记录试块承受的水压值、开始渗透的时间、试块表面渗透水时的状况。 4.6 测试结束后，关闭电源，打开阀门，排出各管道内的水，把压力计指针旋至零位,取出试样，擦净仪器上水迹。 5测试结果 5.1渗透时间用 分或秒表小。 5.2 测定结果是取同一组(6个)中行试块的算术中均值，各试块测得的时间相对偏差应不大于10%，偏差超过10%的应舍去。 5.3 记录及报告如表1、表2所示:

内容预览

相关标准
