轻工产品金属镀层的厚度测试方法点滴法

基础信息

标准简介

GB 5930-1986.Thickness testing method of the metal deposits for the light industrial products S pot test. 本方法适用于金属上:镍、铜、锌、锅、银、销、锡、锡铅合金等镀层局部厚度的测定。 1方法原理 1.1将溶液以小滴的形式在镀层t停留-定时间后，再在原处更换新的液滴，以溶解局部镀层所消耗的滴数来计算其厚度。 1.2镀层溶解元的终点判断，可直接观祭金属变化的特征颜色。 2溶液成分 溶液成分见表1,试剂均为化学纯级，用蒸馏水配制。 3操作步骤 8.1 试样准备:同GB 5927- -86 《轻工产品金属铍层的厚度测试方法 计时液流法》。 3.2测定: 用尖端内径1.5~ 2.0毫米的滴管滴注-滴试验溶液在镀层受检的表面上,保持-定时间后(见表1规定的时间)用滤纸将滴液吸干，然后在原处滴注第二滴新鲜溶液，如此反复进行，直至在液滴处出现终点为止。记下所消耗溶液的滴数。在原液滴附近重复再测二次，并按第4章的公式确定镀层局部厚度的平均值。薄铬层在1.2微米以下，作用时间用秒记，每秒厚度见表2。 5注意事项 5.1 对于2微米以上镀层，本法测定误差为土20%。 5.2测定银镀层厚度时， 应按下列操作法，即滴下一滴溶液①,保持60秒，用滤纸吸|，在原处再滴下溶液②，保持30秒， 再用滤纸吸干。如此交替操作，直至呈现底金属为止。计算厚度时，只计溶液①的滴数。溶液②只起清除碘化银的作用。 5.3镍镀层厚度低于 3微米时，溶液滴在镀层表面上保持的时间应改为15秒,在温度18C时，每滴溶液在15秒内溶解镍镀层约为0.3微米(必要时用标准厚度样片校准)。 5.4用于溶解锡铅合金的溶液应随配随用。

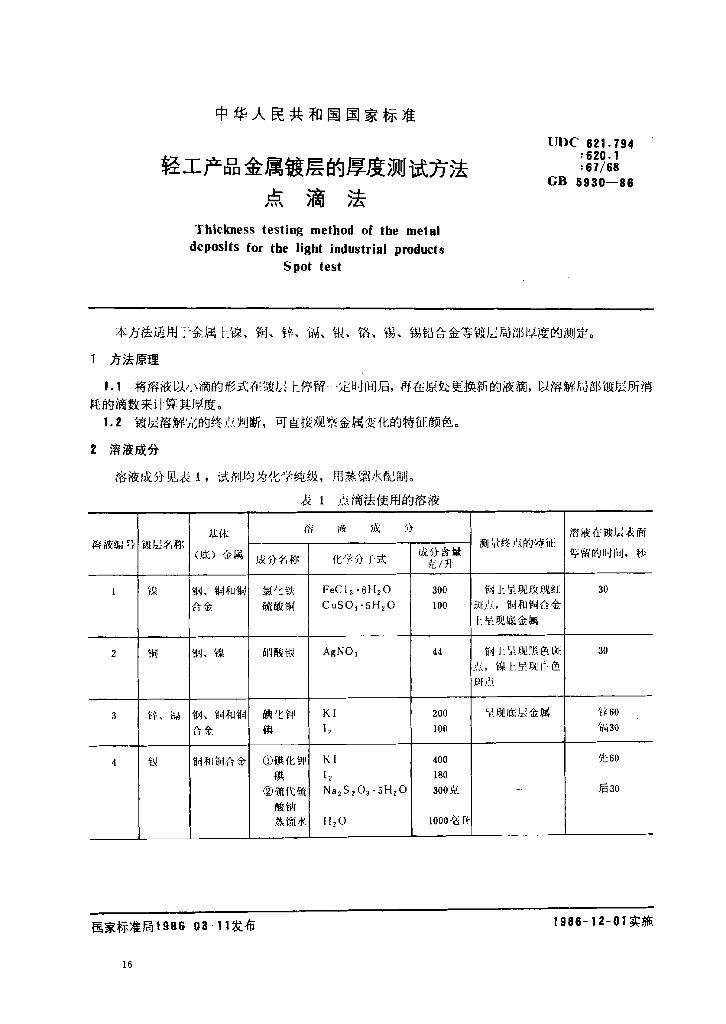

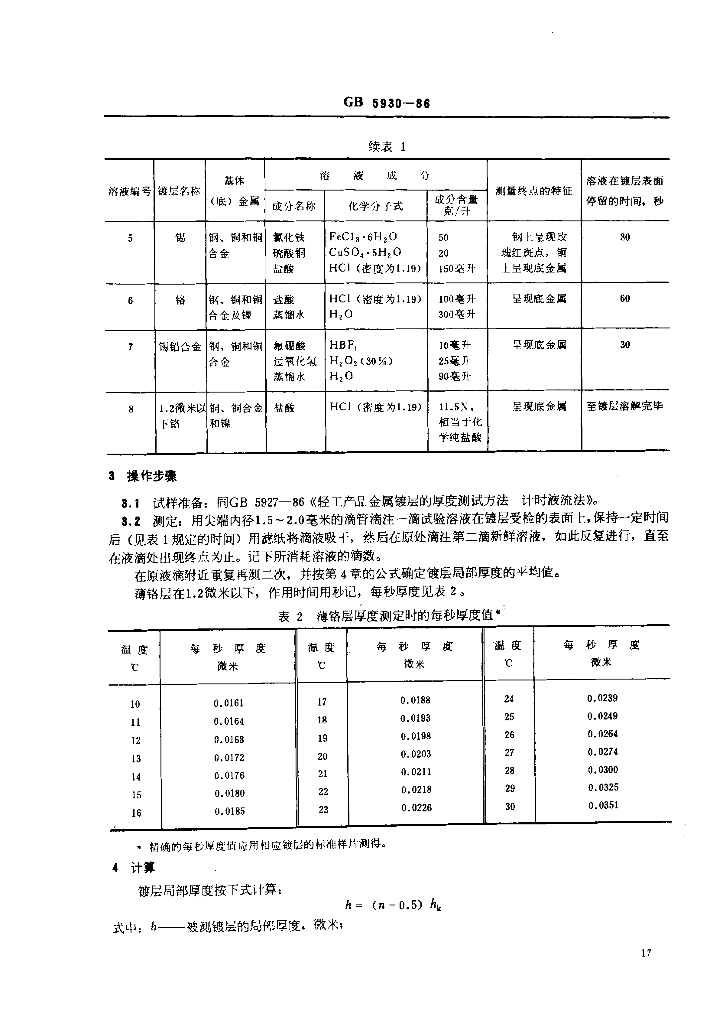

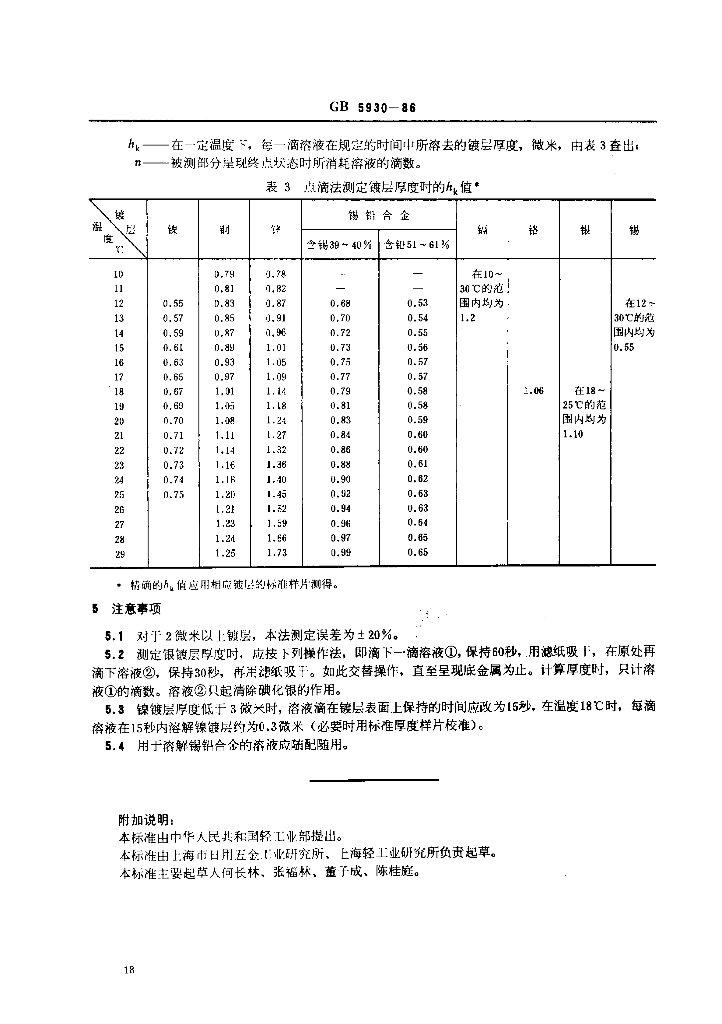

内容预览
