轻工产品铝或铝合金氧化处理层的测试方法

基础信息

标准简介

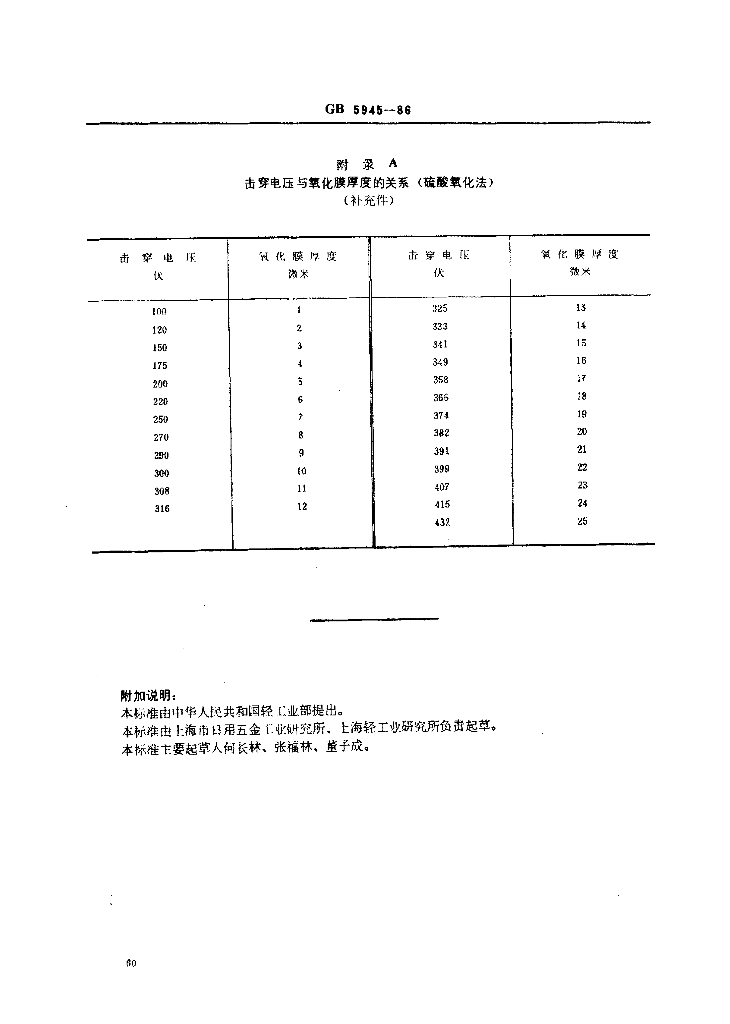

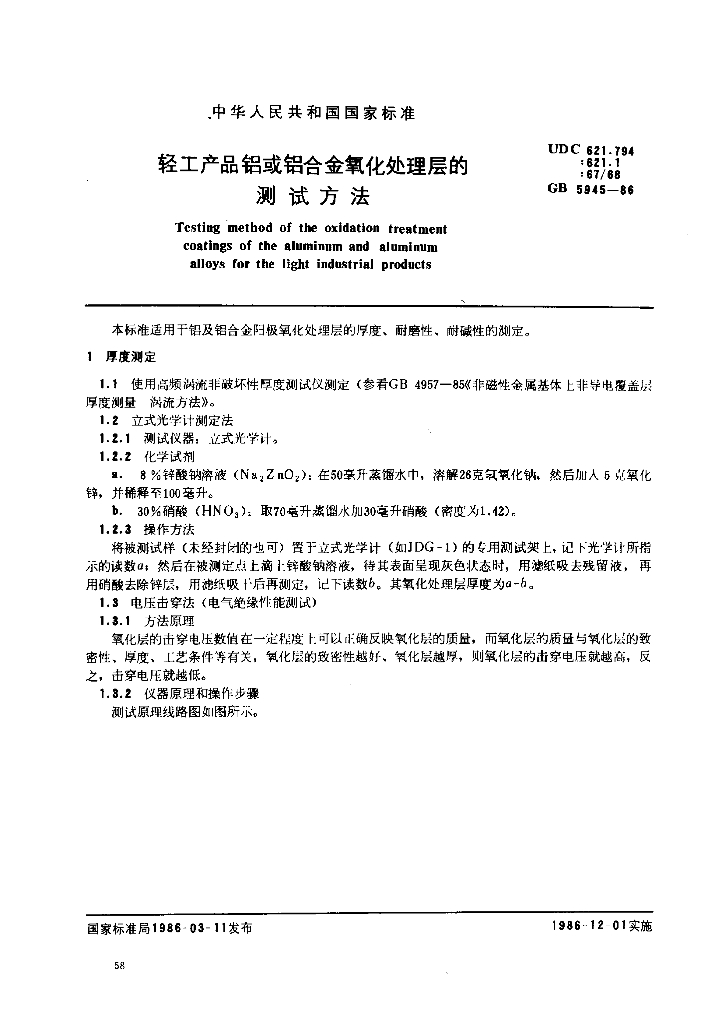

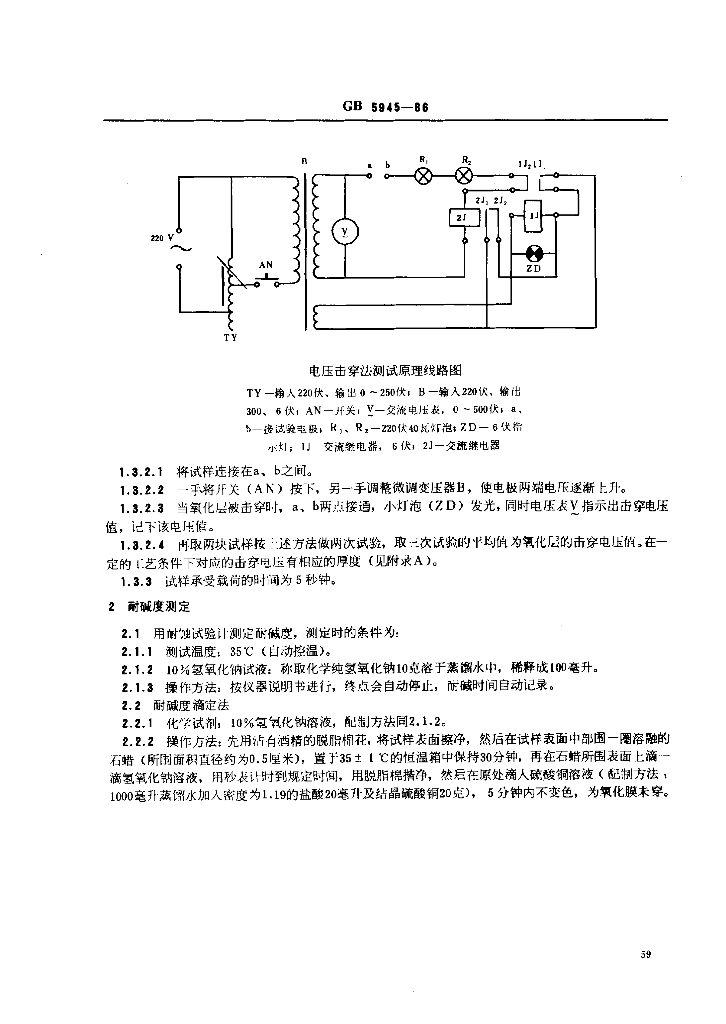

GB 5945-1986.Testing method of the oxidation treatment coatings of the aluminum and aluminum aloys for the light industrial products. 1.3.2.1 将试样连接在a、b之间。 1.3.2.2 一手将开关(AN)按下，另一手调整微调变压器B,使电极两端电压逐渐上:升。 1.3.2.3当氧化层被击穿时， a、 b两点接通，小灯泡(ZD)发光,同时电压表V指示出击穿电压值，记下该电压值。 1.3.2.4再取两块试样按 上述方法做两次试验，取三次试验的平均值为氧化层的击穿电压值。在一定的上艺条件下对应的击穿电压有相应的厚度(见附水A)。 1.3.3试样承受载荷的时间为5秒钟。 2耐碱度测定 2.1用耐蚀试验计测定 耐碱度，测定时的条件为: 2.1.1 测试温度: 35C (自动控温)。 2.1.2 10% 氢氧化钠试液:称取化学纯氢氧化钠10克溶于蒸馏水中，稀释成100毫升。 2.1.3操作方法:按仪器说明书进行，终点会自动停止，耐碱时间自动记录。 2.2耐碱度滴定法 2.2.1化学试剂: 10% 氢氧化钠容液，配制方法同2. 1.2。 2.2.2操作方法: 先用沾有酒精的脱脂棉花,将试样表面擦净，然后在试样表面中部围一圈溶 融的石蜡(所围面积直径约为0.5厘米)，置于35土1 C的恒温箱中保持30分钟，再在石蜡所围表面上滴一滴氢氧化钠溶液，用秒表计时到规定时间，用脱脂棉揩净，然后在原处滴人硫酸铜溶液(配制方法:100毫升蒸馆水加人密度为1. 19的盐酸20毫升及结晶硫酸铜20克)，5 分钟内不变色，为氧化膜末 穿。

内容预览

相关标准
