轻工产品金属镀层和化学处理层的外观质量测试方法

基础信息

标准简介

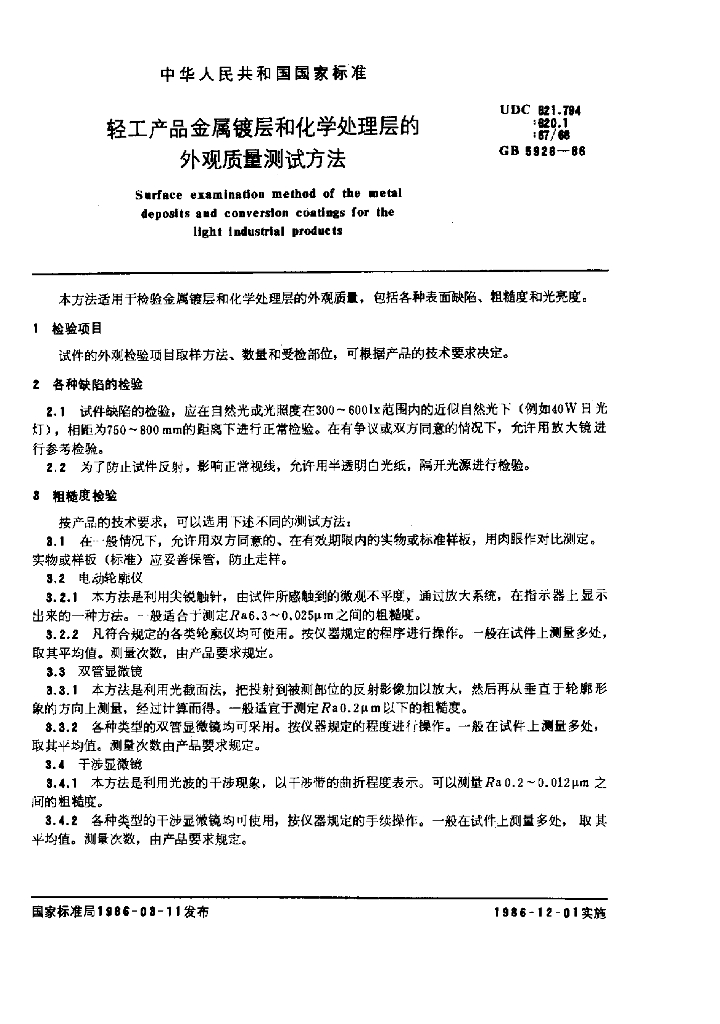

GB 5926-1986.Surface eramination method of the metal deposits and converslon coatings for the light Industrial products. GB 5926适用于检验金属镀层和化学处理层的外观质量，包括各种表面缺陷、粗糙度和光亮度。 1检验项目 试件的外观检验项目取样方法、数量和受检部位，可根据产品的技术要求决定。 2各种缺陷的检验 2.1试件缺陷的检验， 应在自然光或光照度在300 ~ 6001x范围内的近似自然光下(例如40W 日光灯),相距为750~ 800 mm的距离下进行正常检验。在有争议或双方同意的情况下，允许用放大镜进行参考检验。 2.2 为了防止试件反射，影响正常视线，允许用半透明白光纸，隔开光源进行检验。 3粗糙度检验 按产品的技术要求，可以选用下述不同的测试方法: 3.1 在一般情况下，允许用双方同意的、在有效期限内的实物或标准样板，用肉眼作对比测定。实物或样板(标准)应妥善保管，防止走样。 3.2电动轮廓仪 8.2.1本方 法是利用尖锐触针，由试件所感触到的微观不平度，通过放大系统，在指示器上显示出来的一种方法。-般适合于测定Ra6.3~0.025μm之间的粗糙度。 3.2.2凡符合规定的各类轮廓仪均可使用。按仪器规定的程序进行操作。一般在试件 上测量多处，取其平均值。测量次数，由产品要求规定。 3.3双管显微镜 8.3.1 本方法是利用光截面法，把投射到被测部位的反射影像加以放大，然后再从垂直于轮廓形象的方向.上测量，经过计算而得。一般适宜于测定Ra0.2μ m以下的粗糙度。 3.3.2各种类型的双 管显微镜均可采用。按仪器规定的程度进行操作。一般在试件上测量多处，取其平均值。测量次数由产品要求规定。 3.4干涉显微镜 3.4.1本方法是利用光波的干 涉现象，以千涉带的曲折程度表示。可以测量Ra0.2~0.012μm之间的粗糙度。 3.4.2各种类型的 千涉显微镜均可使用，按仪器规定的手续操作。-般在试件上测量多处，取其平均值。测量次数，由产品要求规定。
