标准详情
轻工产品金属镀层和化学处理层的.抗变色腐蚀试验方法硫化氢试验法
下载标准电子版
PDF · 2 页 · 54.35KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB 5943-1986
标准状态
现行
发布日期
2022-10-17
实施日期
2022-10-17
标准简介

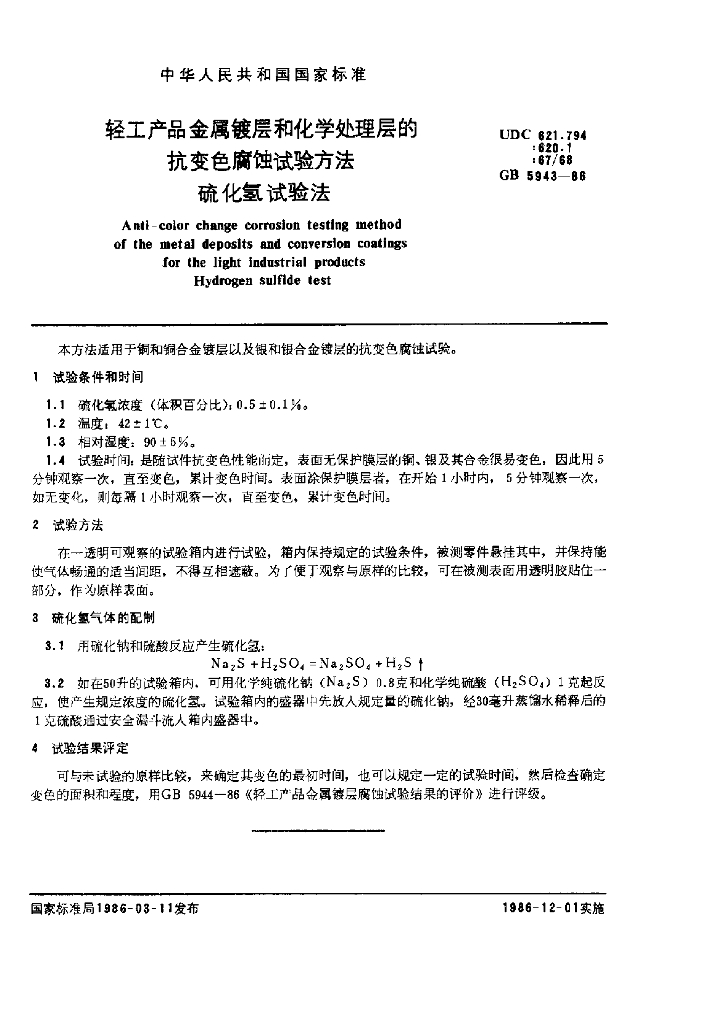

GB 5943-1986.A nti- color change corrosion testing method of the metal deposits and converslon coatings for the light industrial products Hydrogen sulfide test. GB 5943适用于铜和铜合金镀层以及银和银合金镀层的抗变色腐蚀试验。 1试验条件和时间 1.1 硫化氢浓度(体积百分比); 0.5土0.1%。 1.2 温度: 42士1C. 1.3相对湿度: 90士 5%。 1.4 试验时间:是随试件抗变色性能而定，表面无保护膜层的铜、银及其合金很易变色，因此用5分钟观察一次，直至变色，累计变色时间。表面涂保护膜层者，在开始1小时内，5 分钟观察-一次,如无变化，则每隔1小时观察-一次， 直至变色，累计变色时间。 2试验方法 在一透明可观察的试验箱内进行试验，箱内保持规定的试验条件，被测零件悬挂其中，并保持能使气体畅通的适当间距，不得互相遮蔽。为了便于观察与原样的比较，可在被测表面用透明胶贴住一部分，作为原样表面。 3硫化氢气体 的配制 8.1用硫化钠和硫酸反应产生硫化氢: NazS +H2SOk=NazSO +H2S↑ 3.2如在50升的试验 箱内，可用化学纯硫化钠(NazS) 0.8克和化学纯硫酸(H2SO4) 1 克起反应，使产生规定浓度的硫化氢。试验箱内的盛器中先放入规定量的硫化钠，经30毫升蒸馏水稀释后的1克硫酸通过安全漏斗流人箱内盛器中。 4试验结果评定 可与未试验的原样比较，来确定其变色的最初时间，也可以规定- -定的试验时间，然后检查确定变色的面积和程度，用GB 5944- 86《轻工产品金属镀层腐蚀试验结果的评价》进行评级。

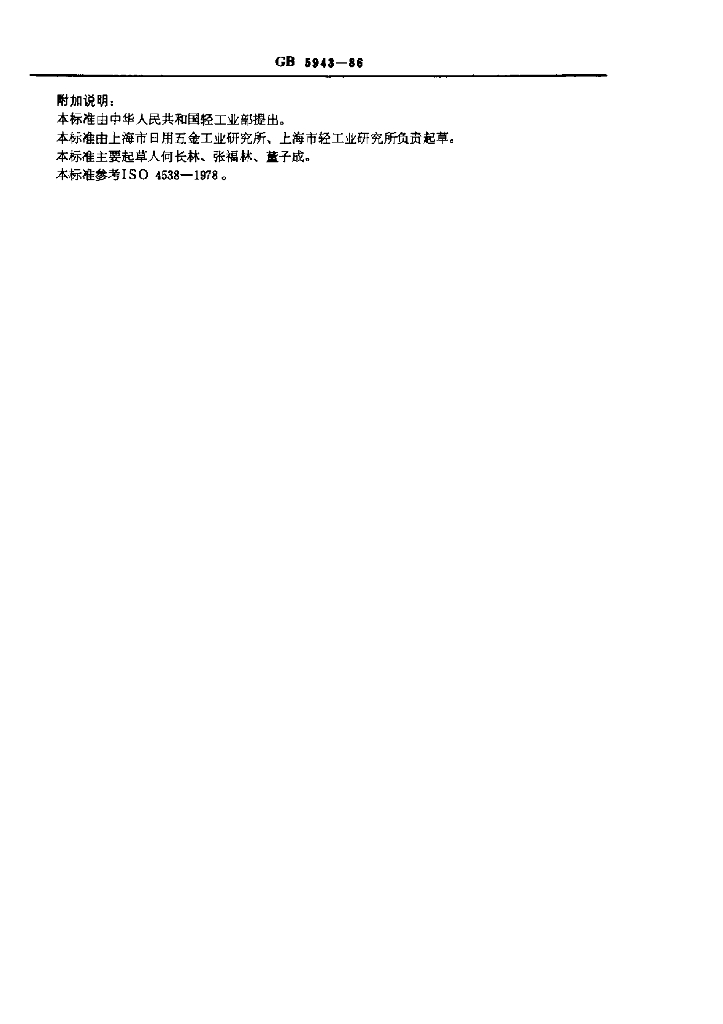

内容预览
相关标准
| 标准号 | 标准名称 | 状态 | 发布日期 | 实施日期 |
|---|---|---|---|---|
| JJF（冀）5016-2026 | 白内障超声乳化仪校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）269-2026 | 模拟量输入输出通道模板校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）268-2026 | 工频高压试验装置校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJG（冀）275-2026 | 车用甲醇燃料加注机检定规程 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）272-2026 | 橡胶平板硫化机温度、压力参数校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）273-2026 | 直接检眼镜校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）271-2026 | 橡胶可塑性试验机校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）270-2026 | 汽车内饰材料燃烧试验机校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）274-2026 | 转子式定量给料机校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）5014-2026 | 脉搏血氧计校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
