GB 9821. 1-1988.Gears for time measuring Instruments-Basic terminologies definitions and symbols.3.10分度圆reference circle圆柱齿轮的分度圆柱面与端平面的交线。3.11分度圆直径 .半径reference diarmeter and redius (d.r)圆柱齿轮的分度圆柱面(或分度圆)的直径、半径。3.12 齿项圆[顶圆] top circle在圆柱齿轮，上,其齿顶圆柱面与端平面的交线,称为齿顶圆。3. 13齿顶圆直径、半径top diameter and radius (d,r.)齿顶圆柱面和齿顶圆的直径、半径。3.14 齿根圆” [根圆] root cirele在圆柱齿轮上,其齿根圆柱面与端平面的交线,称为齿根四.3.15齿根圆直径 .半径root diameter and radius (d;,r)齿根圆柱面和齿根圆的直径、半径。3. 16齿高tooth depth (h)齿顶圆与齿根圃之间的径向距离。3.17齿顶高addendurn齿顶圈与分度圆之间的径向距离。3. 18齿根高dedendum齿根圆与分度圆之间的径向距离.3.19端面齿距[齿距] transverse pitch (p)在齿轮上,两个相邻而同侧的端面齿廓之间的分度圆弧长。3.20齿距 角pitch angular整个圆周(以角单位表示)与齿数的比值,称为齿距角。对于圆柱齿轮,齿距角也就是端面齿距所对的圆心角。3.21端面齿厚[齿厚] transverse tooth thickness (S,)在圆柱齿轮的端平面上,一个齿的两侧端面齿窮之间的分度圆弧长.3.22端面弦齿厚[弦齿厚] transverse chordal tooth thickness在齿轮的一个端平面上，-个齿的两侧端面齿廊之间的分度圆弧所对应的弦长。3.23齿厚半角tooth thickness half angle (p)端面齿厚所对圆心角的一半。3. 24端面齿槽宽[槽寬] transverse space width e)在端平面上，一个齿槽的两侧齿廓之间的分度圆弧长。3.25端 面弦齿槽宽(弦槽宽] transverse chordal space width (Ge,)在端平面上,一个齿槽的两侧齿廓之间的分度圆弦长。3.26槽寬半角 space width half angle (m)端面齿櫝宽所对圆心角的一-半。3.27法向侧原 normal backlash (j2)

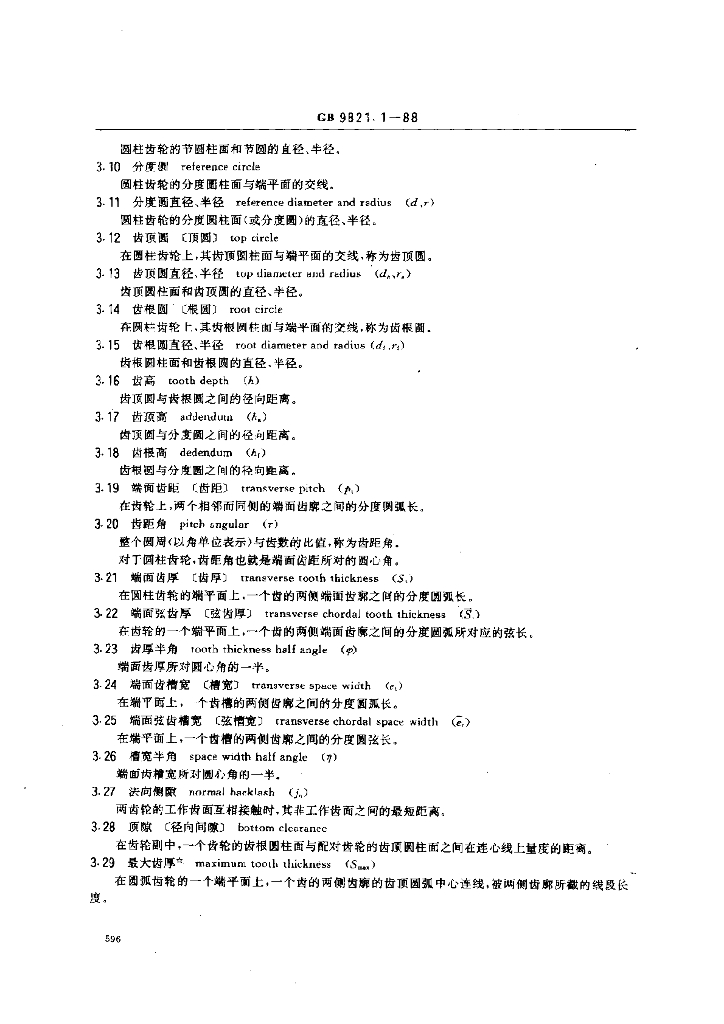

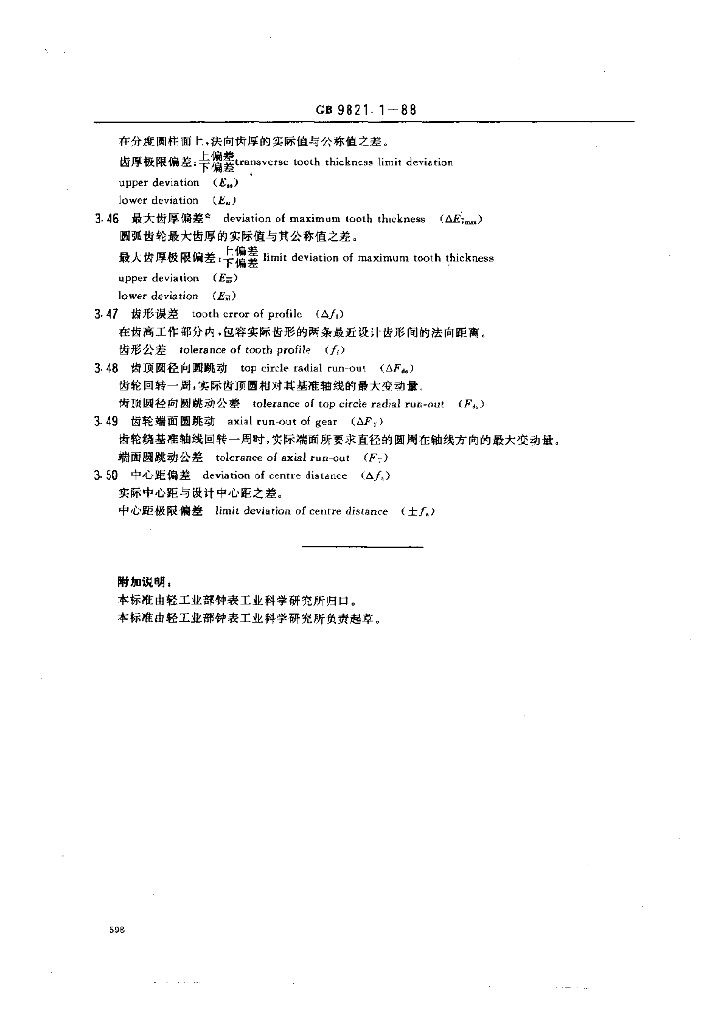

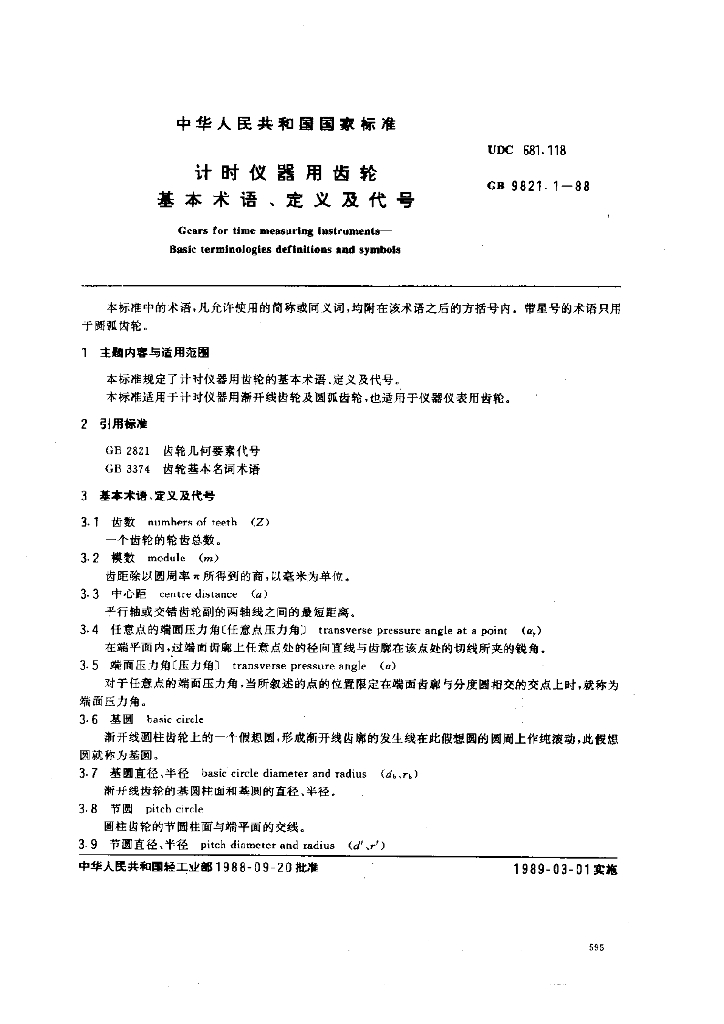

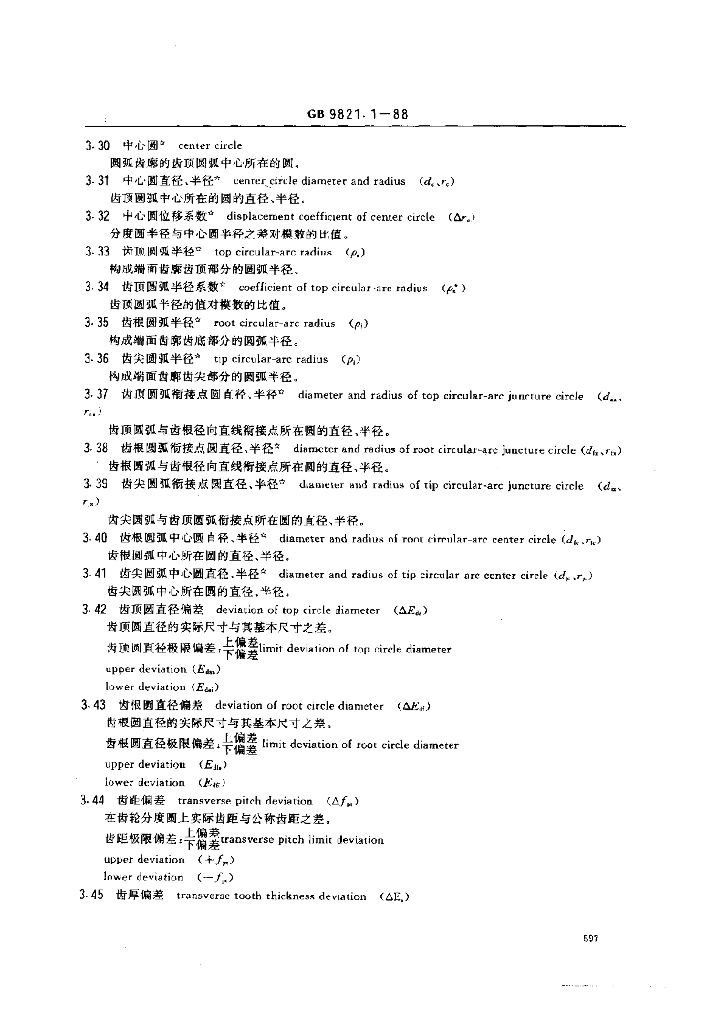

内容预览
