计时仪器用齿轮圆弧齿轮

基础信息

标准简介

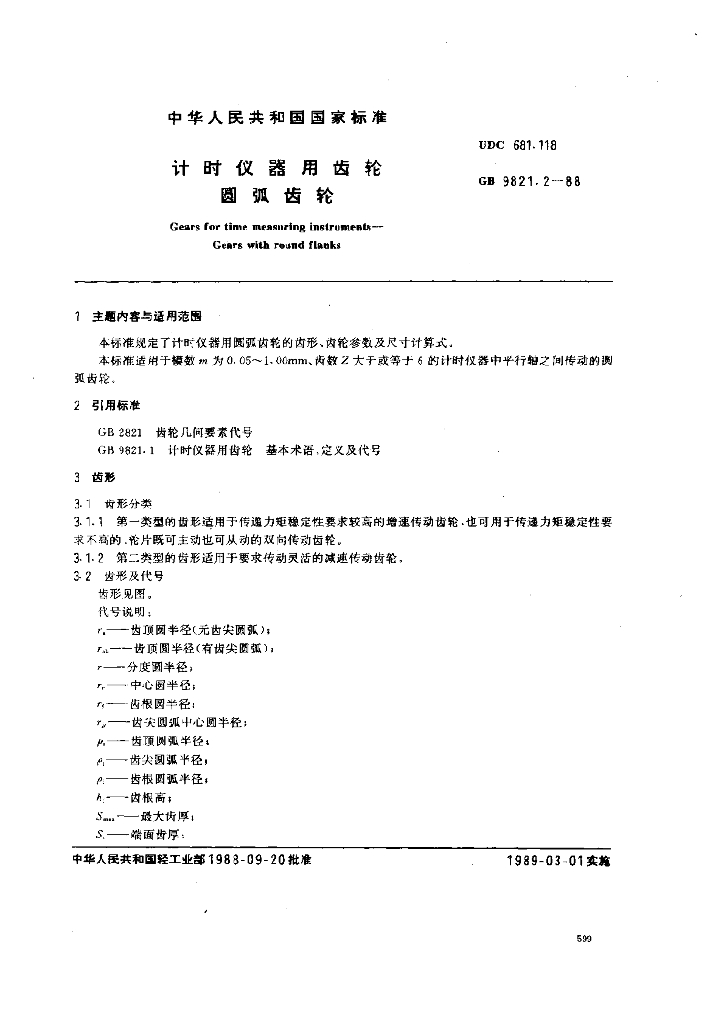

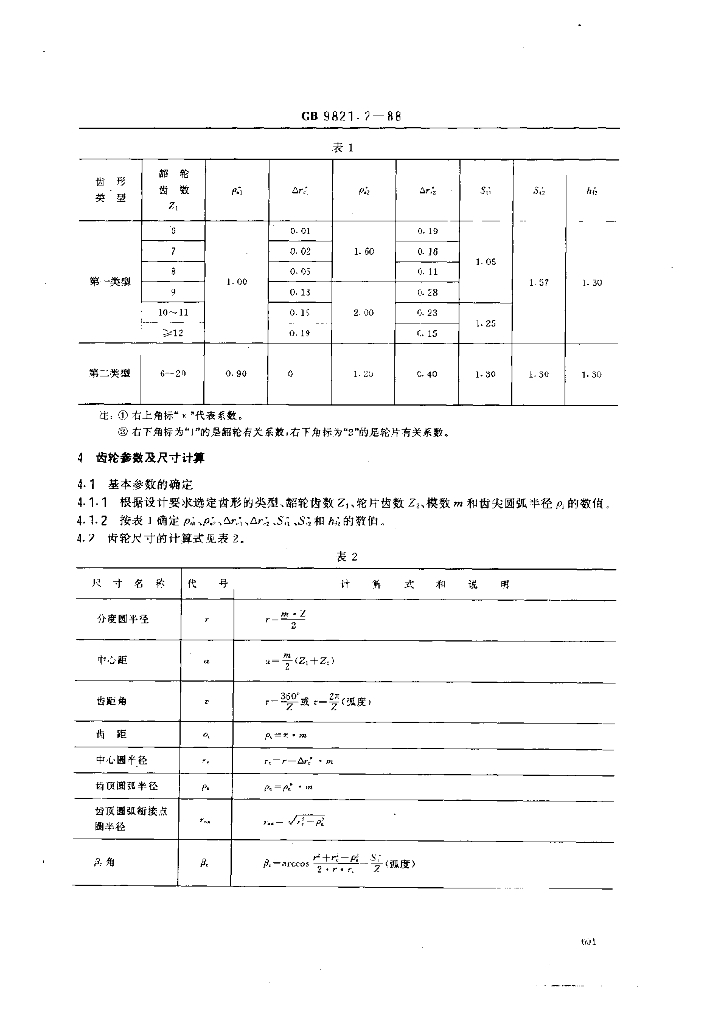

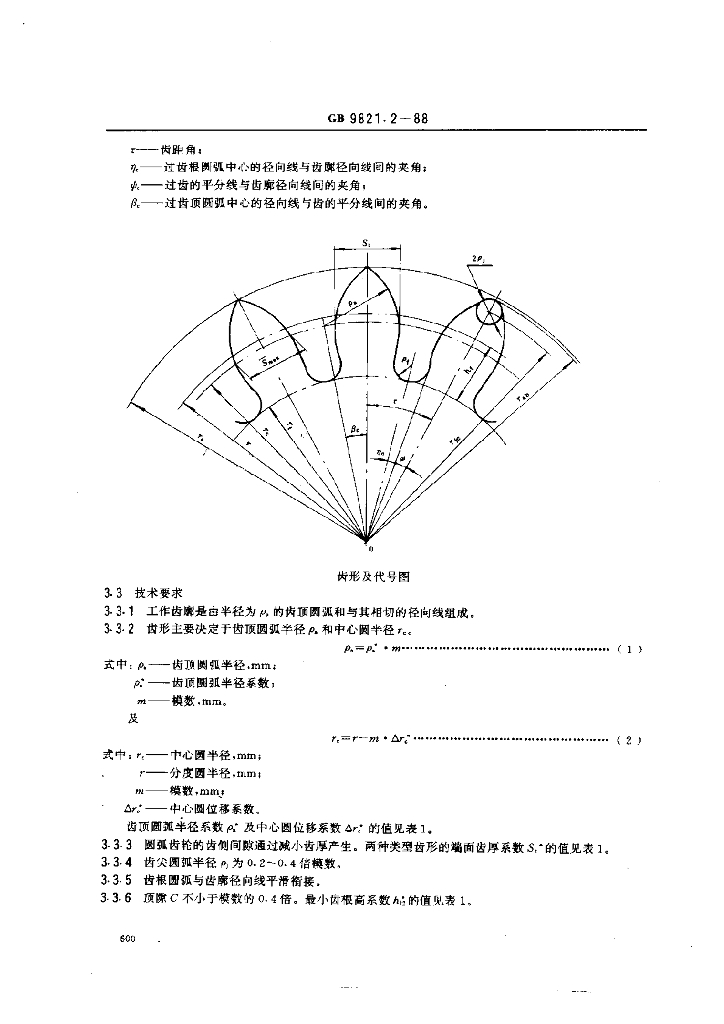

GB 9821.2-1988.Gears for time measuring instruments-Gears with round flanks. 1主题内容 与适用范围 GB 9821.2规定了计时仪器用圆弧齿轮的齿形、齿轮参数及尺寸计算式。 GB 9821.2适用于模数m为0.05~1.00mm、齿数Z大于或等于6的计时仪器中平行轴之间传动的圆弧齿轮。 2引用标准 GB 2821齿轮 几何要素代号 GB 9821.1计时仪器用齿轮 基本术语、定 义及代号 3齿形 3.1齿形分类 3.1.1第一类型的齿形适用于传递力矩稳定性要求较高的增速传动齿轮.也可用于传递力矩稳定性要求不高的.轮片既可主动也可从动的双向传动齿轮。 3.1.2第二类型的齿形适用于要求传动灵活的减速传动齿轮。 3-2 齿形及代号: 齿形见图。 代号说明: r.一--齿顶因半径(无齿尖圆弧); rnb-- 齿顶圆半径(有齿尖圆弧); r--分度圆半径; r.-中心圈半径; n-齿根圆半径: r,--齿尖圆弧中心圆半径; p.-- -齿顶圆弧半径; 一- 齿尖圆弧半径; p:一齿根圆弧半径; h:--齿根高; Sumx一最大齿厚; S.- - 端面齿厚; 3.3.3圆弧齿 轮的齿侧间陬通过减小齿厚产生。两种类型齿形的端面齿厚系数s,的值见表1. 3.3.4齿尖圆弧半径p 为0.2~0.4倍模数。 3.3.5齿根圆弧 与齿廓径向线平滑衔接。 3.3.6顶腺C不小于模数的 0.4倍。最小齿根高系数h的值见表1.

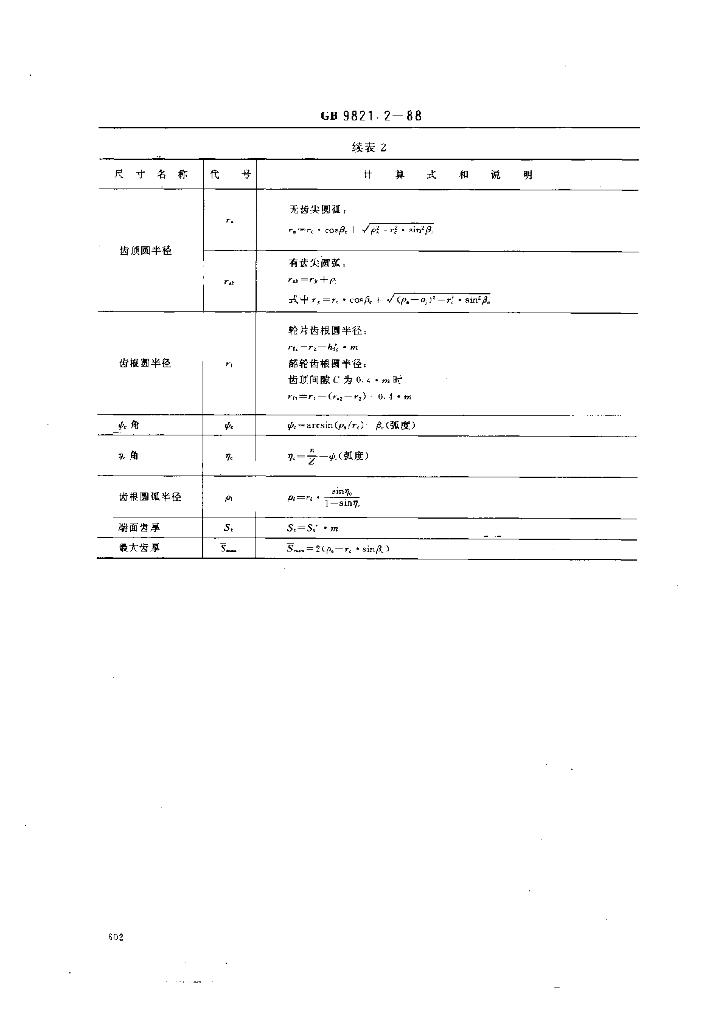

内容预览
