计时仪器用齿轮渐开线圈柱齿轮

基础信息

标准简介

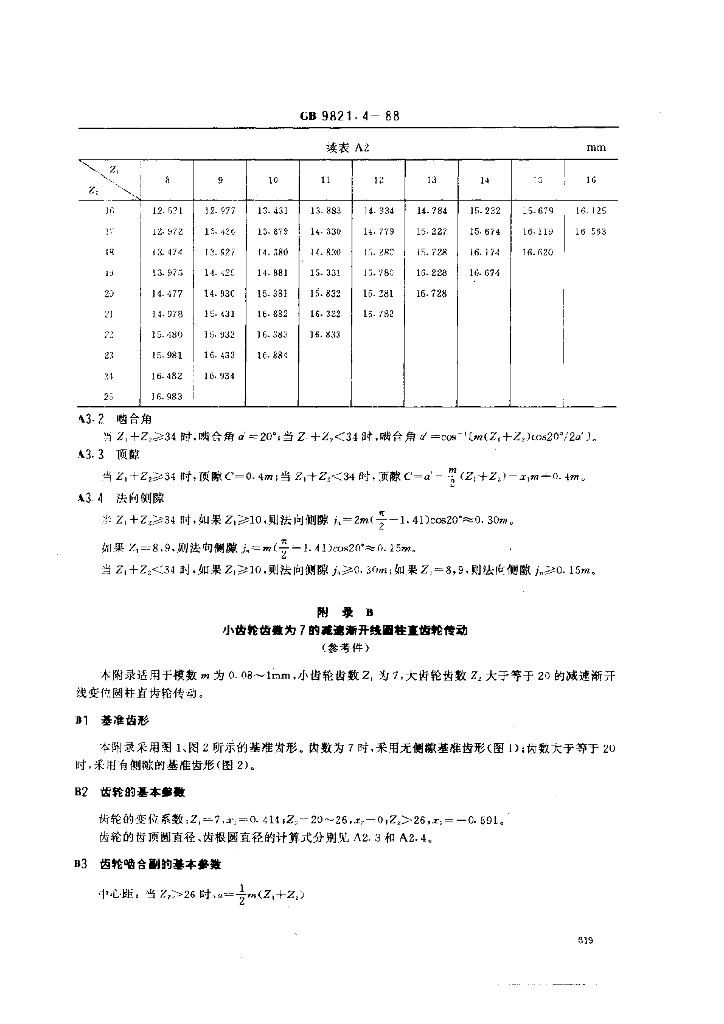

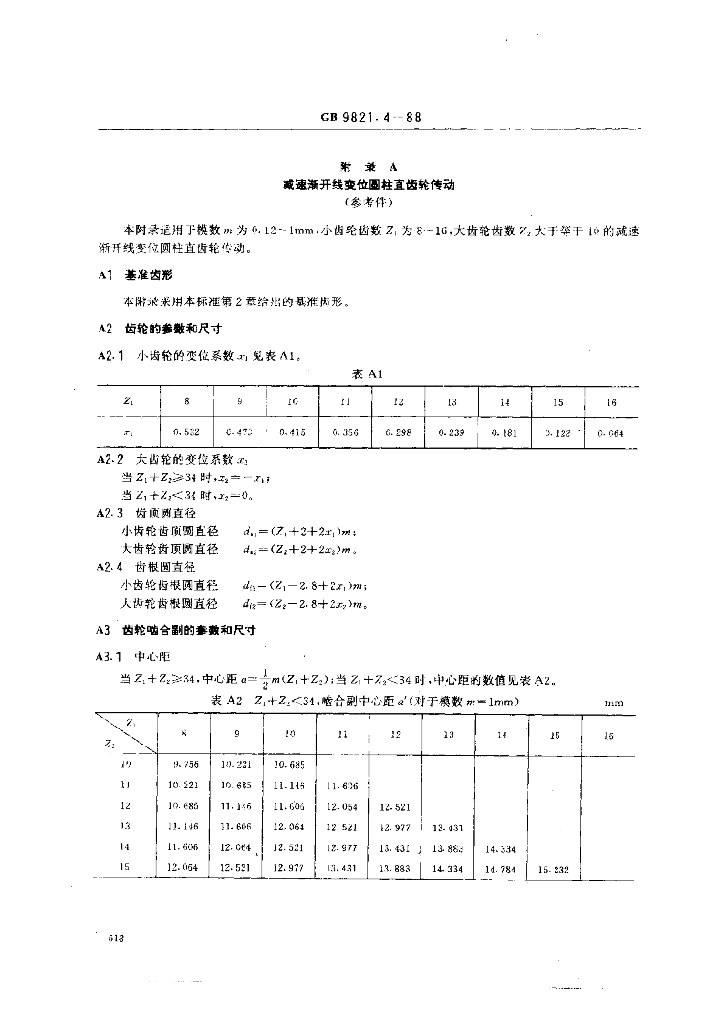

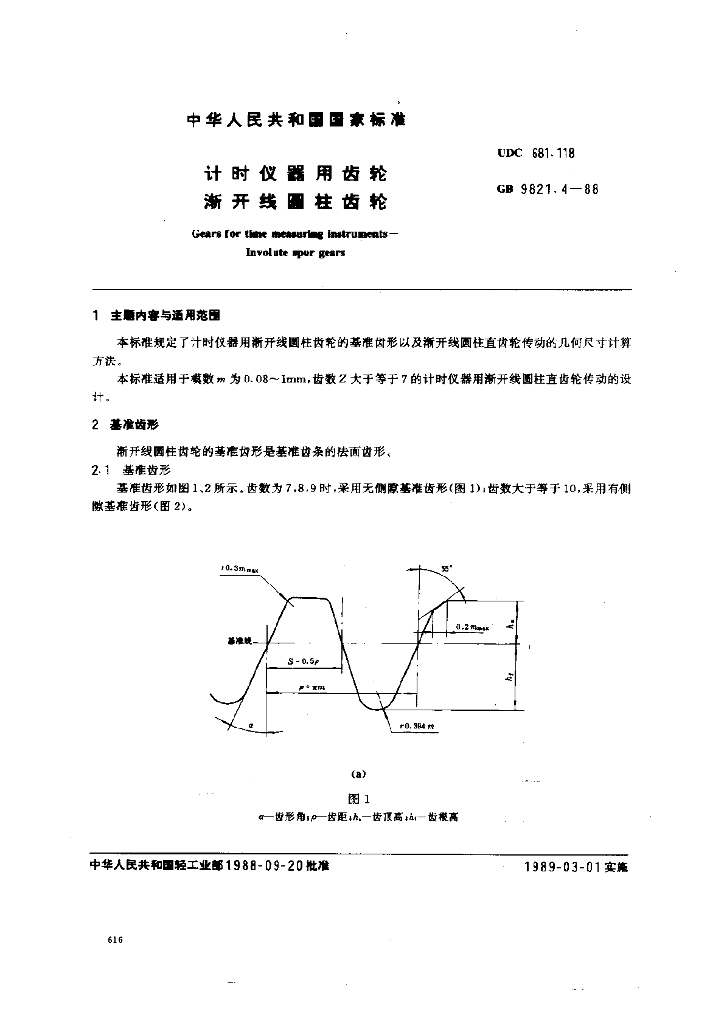

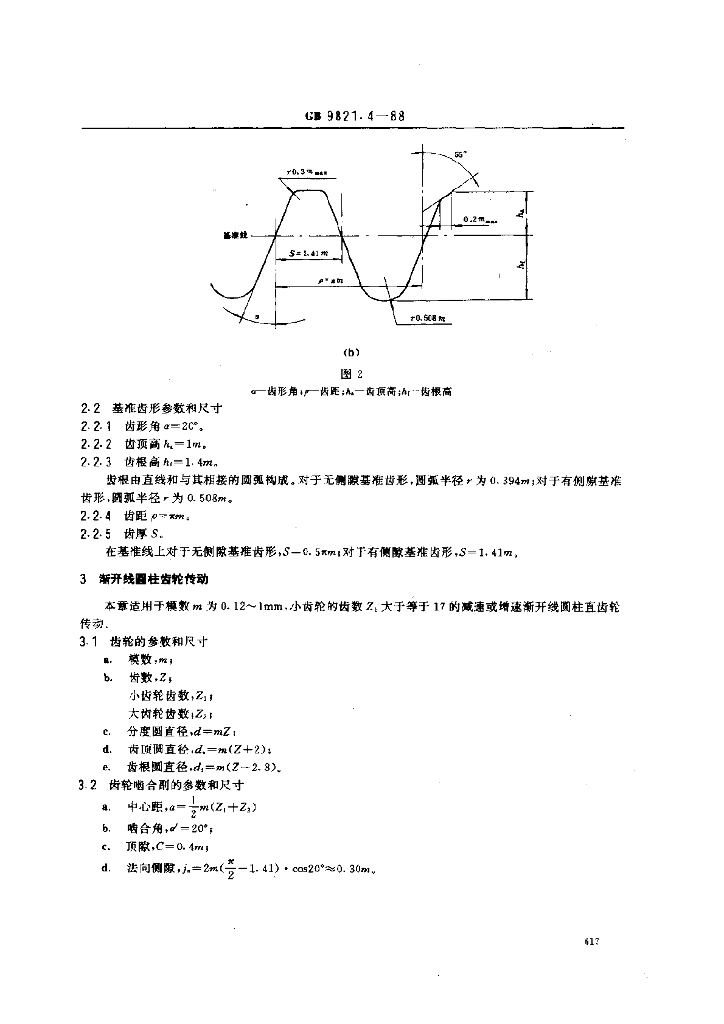

GB 9821.4-1988.Gears for tloe suring Instrul peats一Involute spur gears. 1主题内喜与适用范围 GB 9821.4规定了计时仪器用渐开线圆柱齿轮的基准齿形以及渐开线圆柱直齿轮传动的几何尺寸计算方法。 GB 9821.4适用于模数m为0.08~1mm,齿数Z大于等于7的计时仪器用渐开线圜柱直齿轮传动的设计. 2基准齿形 渐开线圆柱齿轮的蓦准齿形是基准齿条的法面齿形。 2.1基准齿形 . 基准齿形如图1.2所示。齿数为7,8,9时,采用无侧隙基准齿形(图1);齿数大于等于10,采用有侧隙基准齿形(图2)。 2.2基准齿形 参数和尺寸 2.21 齿形角r=20*. 2.2-2齿顶高h- 1m. 2.2.3齿根高hn=1.4m。 齿根由直线和与其相接的腾弧构成。对于无侧獻基准齿形,四弧半径r为0.394m;对于有侧腺基准齿形，圆弧半径r为0.508m。 2.2.4齿距 ρ= rm。 2.2.5齿厚 s. 在基准线上对于无侧欧基准齿形,S-0.5ms对于有侧隙基准齿形,S= 1.41m. 3渐开线圆柱齿轮传动 本章适用于模数m为0.12~1mm,小齿轮的齿数Z1大于等于17的减速或增速渐开线圆柱直齿轮传动。 3.1齿轮的参数和尺寸 a. 模数,m; b.齿數,Z; 小齿轮齿数,Zi; 大齿轮齿数;Zx; c.分度圆直径,d=mZ; d.齿顶圆直径,d,-m(Z+2); e. 齿根圆直径,d;=m(Z-2.8)。 3.2齿轮啮合副的参数和尺寸 a.中心距,a- -m(Z1+2x) b.啮合角,d=20°; c.顶隐,C=0.4m; d.法向侧徽,j.= 2m(号-1.41)●cos20°≈0. 30m。
