计时仪器用齿轮齿轮检验方法

基础信息

标准简介

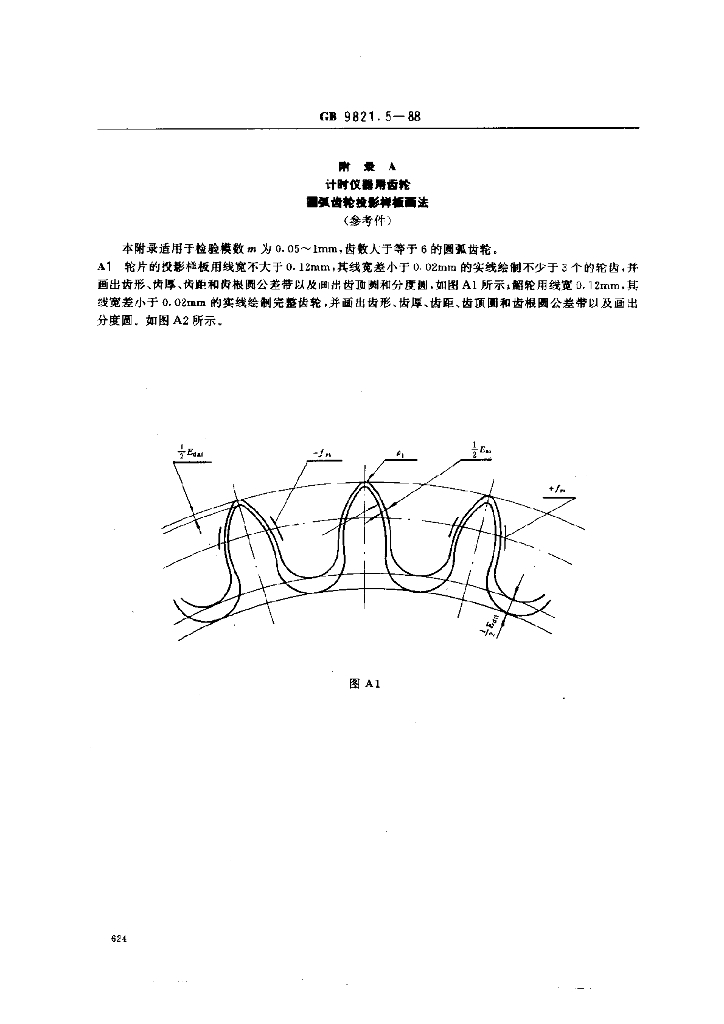

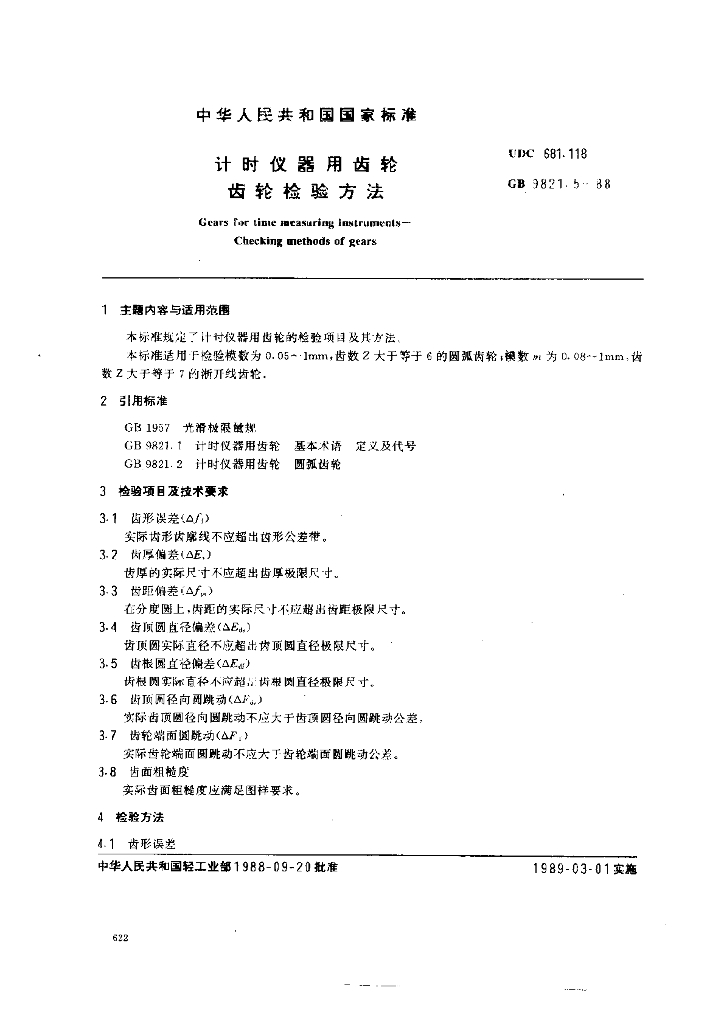

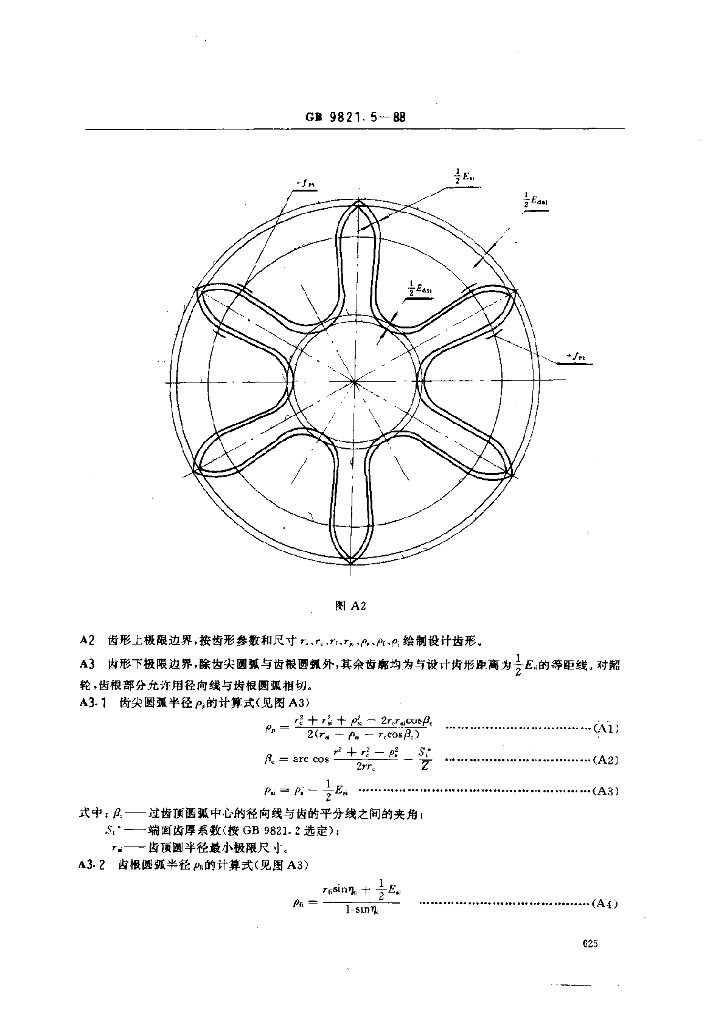

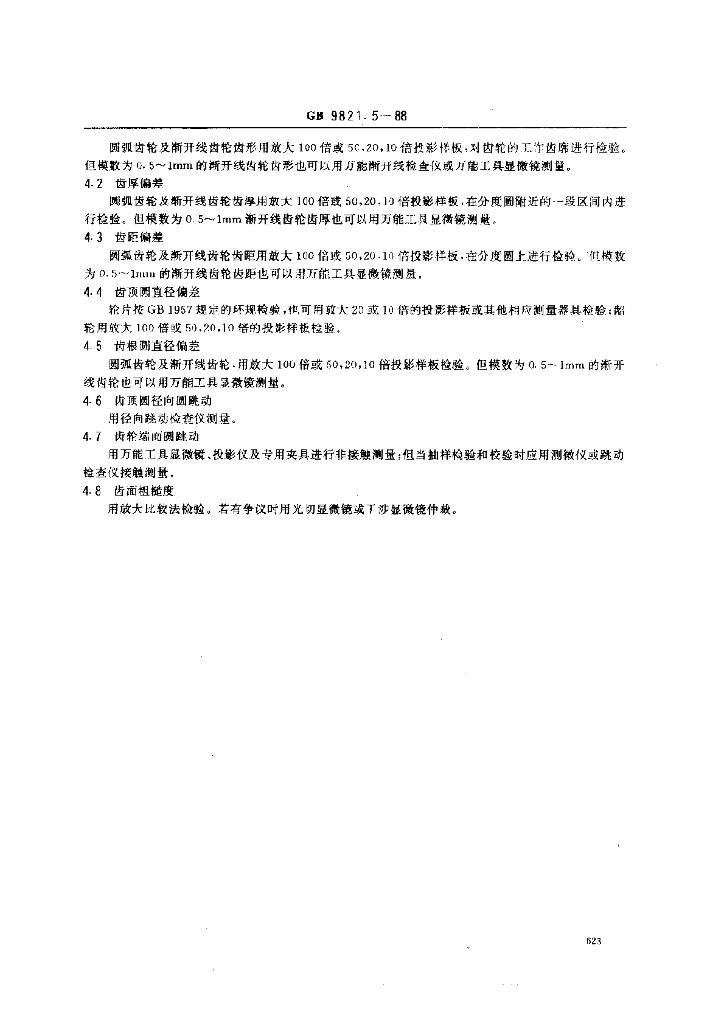

GB 9821.5-1988.Gears Tor time measuring lnstruments-Checking methods of gears. 圆弧齿轮及渐开线齿轮齿形用放大100倍或50,20,10倍投影样板,对齿轮的工作因廓进行检验。但模数为0.5~1mm的渐开线齿轮齿形也可以用万能渐开线检查仪或力能工具显微镜测量。 4.2 齿厚偏差 圆弧齿轮及渐开线齿轮齿厚用放大100倍或50,20,10倍投影样板,在分度國附近的一段区间内进行检验。但模数为0.5~lmm渐开线齿轮齿厚也可以用万能工具显微镜测量。 4.3 齿距偏差 圆弧齿轮及渐开线齿轮齿距用放大100倍或50.20.10侪投影样板,在分度圆上进行检验。但模数为0.5~lmm的渐开线齿轮齿距也可以用万能工具显微饶测量. 4.4齿顶圆 直径偏差 轮片按GB1957规定的环规检验，也可用放大20或10倍的投影样板或其他相应测量器具检驗:齠轮用放大100信或50,20,10倍的投影样板检验。 4.5 齿根圆直径偏差 圆弧齿轮及渐开线齿轮,用放大100倍或50,20,10倍投影样板检验。但模数为0.5~lmm的渐开线齿轮也可以用万能工具显微镜测量。 4-6齿顶圆径向圆跳动 用径向跳动检查仪测量。 4.7齿轮 端而圆跳动 用万能工具显微镜投影仪及专用夹具进行非接触测量;但当抽样检验和校验时应用测微仪或跳动检查仪接触测量。 4.8 齿面粗糙度 用放大比较法检验。若有争议时用光切显微镜或干涉显微镜仲裁.
