圆珠笔

基础信息

标准简介

GB 4306-1992.Ball point pen. 5.9.2试验 方法与步骤 5.9.2.1笔夹疲劳试验 将装有笔夹的笔套安装在笔夹疲劳仪的夹架上,并将推片插在笔夹与笔套之间夹珠以上3 mm处，调整推片往返行程3士0. 2 mm,往返速度60~70次/min,开动仪器进行笔夹疲劳。弹性夹疲劳100次，弹簧夹疲劳500次,固定夹不做疲劳试验。 5.9.22笔夹夹眷力试验 将经过疲劳试验的样笔的笔套固定在笔夹夹着力测定仪的夹具上,并将插片插入笔套与笔夹之间，插入深度为10士1 mm.开动仪器,使插片相对于笔套产生位移,直至插片脱离笔夹.插片与笔夹脱离时的仪器指示值即为试笔笔套的笔夹夹着力值。塑料笔夹不做夹着力试验。 5.10抗腐 蚀性试验 5.10.1镀锵层抗腐蚀性试验 5.10.1.1试验器具 a. 水浴锅; b.精度不低于 1°的温度计; c. 容量为500 mL的烧杯; d. 容量为500 mL的量简。 5.10.1.2试剂 a.盐酸(GB 622); b.浓度为 95%的乙醇(GB 679)。 5.10.1.3试验条件 环境温度:25士2C. 5.10.1.4试验方法 与步骤 a. 将盐酸和蒸馏水按1 : 2的比例充分混合作为试验溶液; . b用量简量取上述试验溶液250 mL,盛于500 mL的烧杯内,然后置于水浴锅内加温至25土 c.用棉花醮乙醇拭试件 ,除去表面油脂,并进行自然干燥; d.将试件全部浸入试验溶液中,并保持至表2所规定的时间;. e.从试验溶液中取 出试件,洗净,以目测不露底为合格(商标、线脚、切口处不作露底计)。 5.10.2氧化膜抗腐 蚀性试验 5.10.2.1试验条件 环境温度:25士2C。 5.10.2.2试验方法

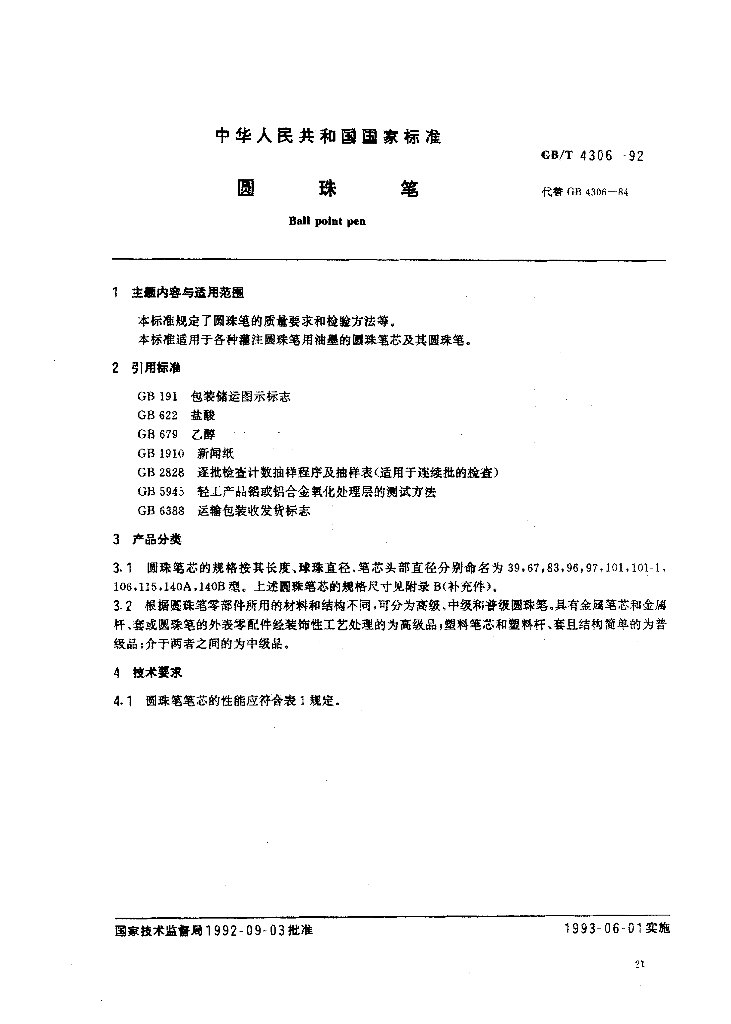

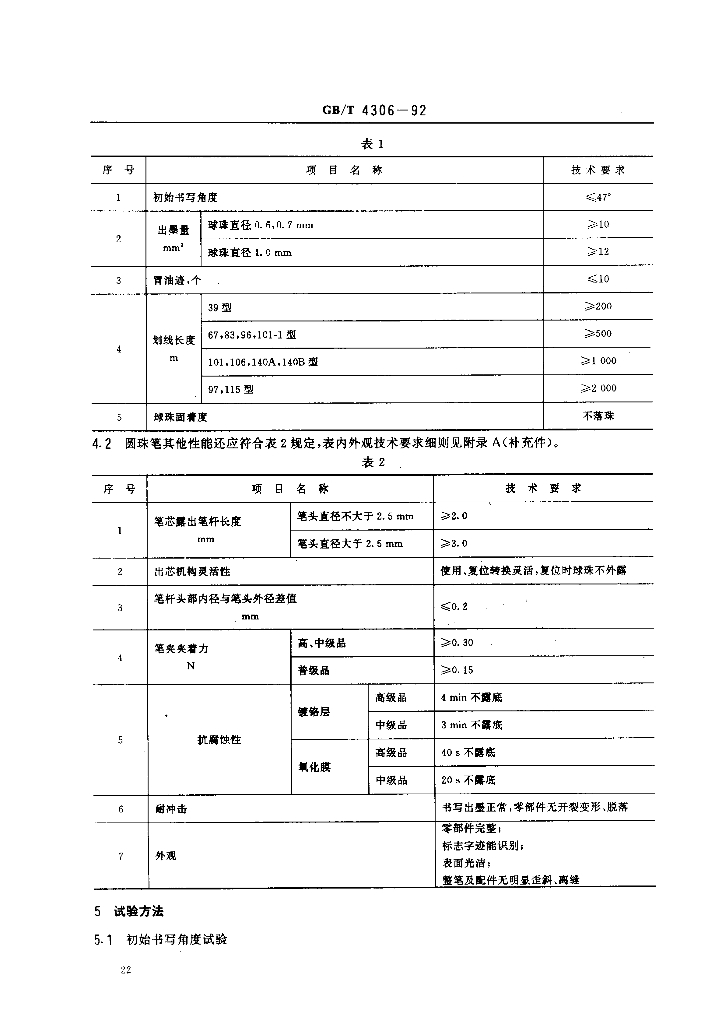

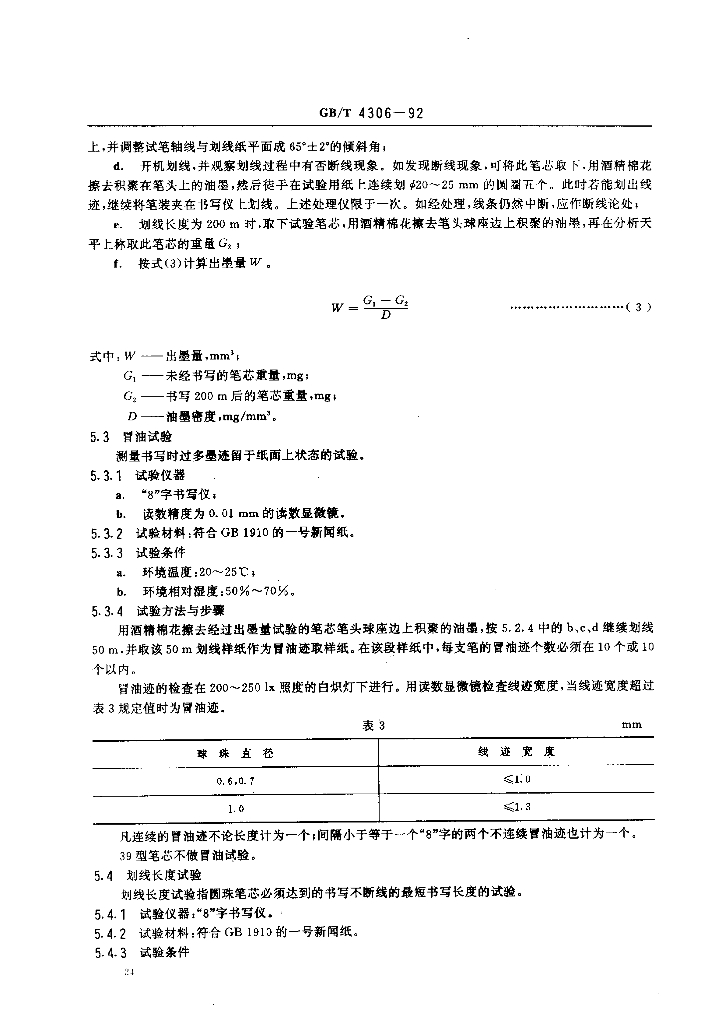

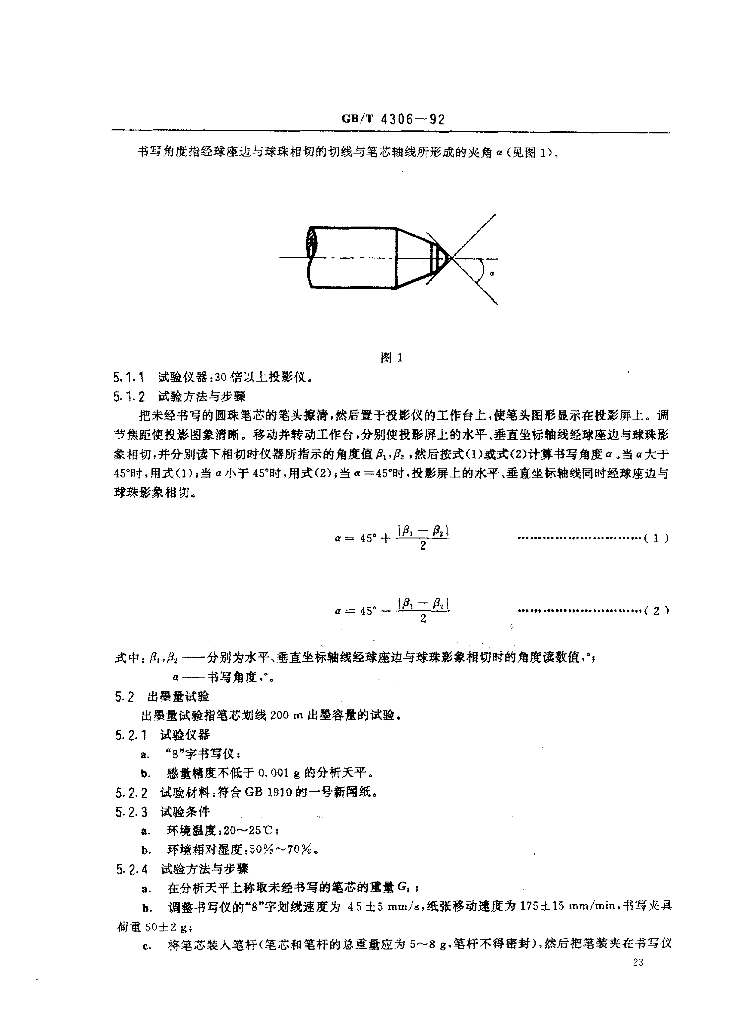

内容预览

相关标准
