人体测量仪器人体测高仪

基础信息

标准简介

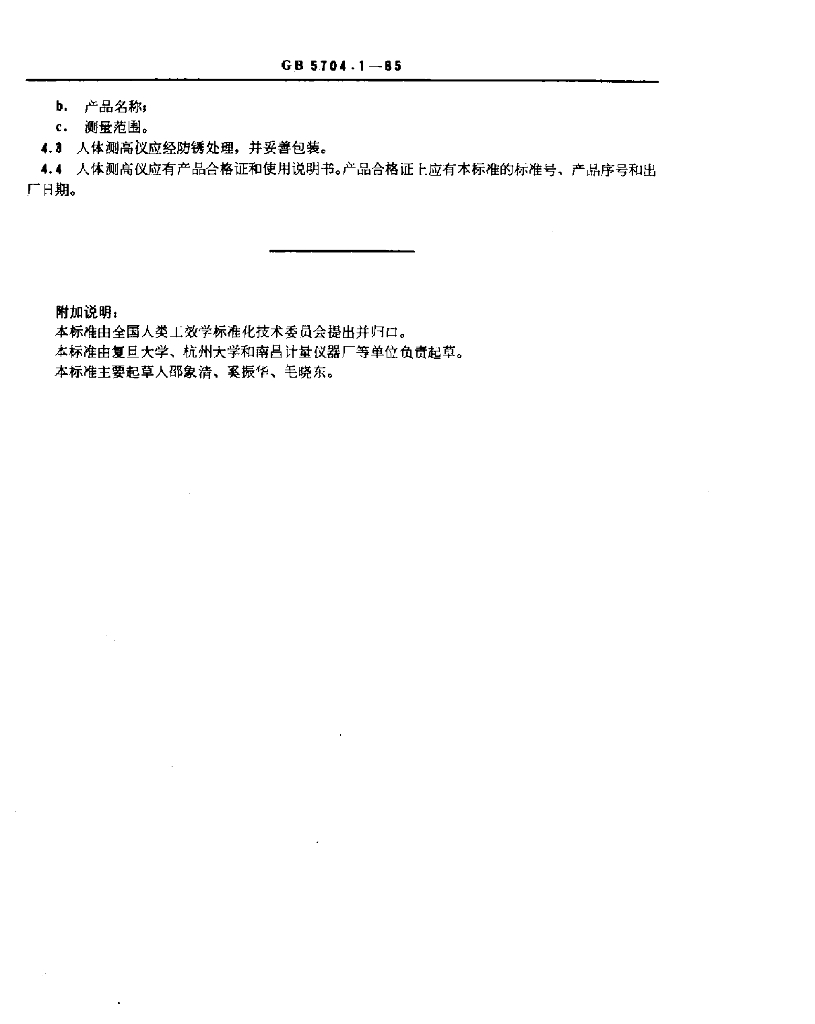

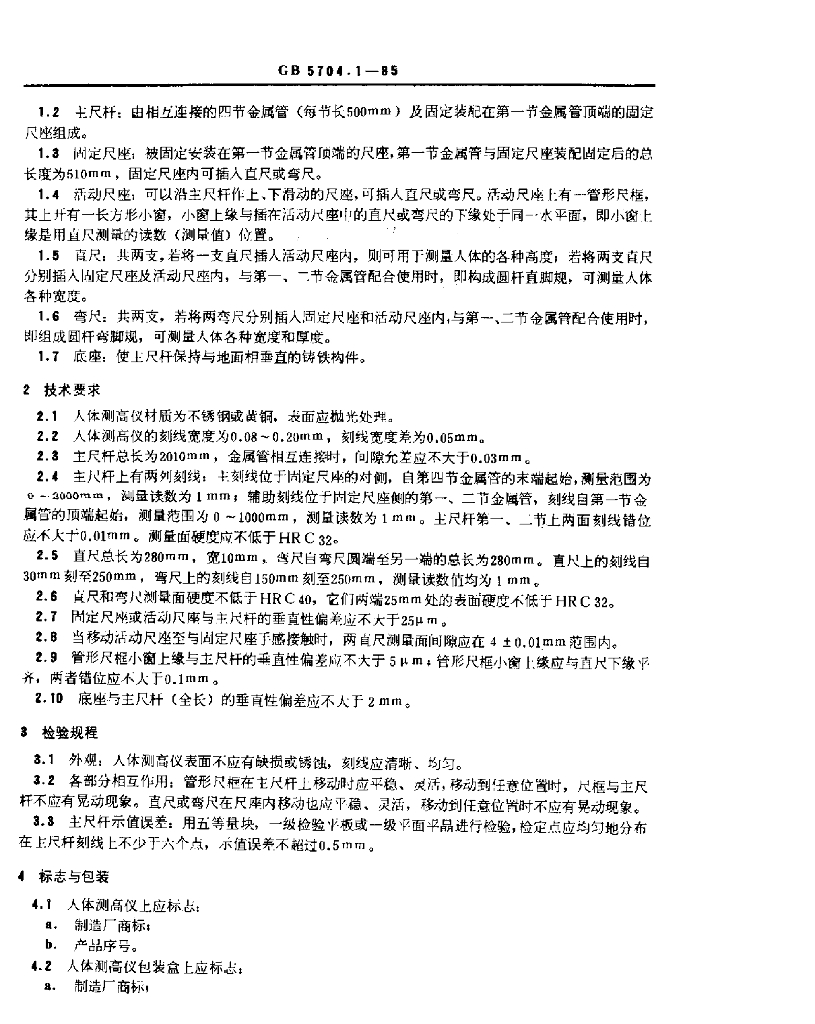

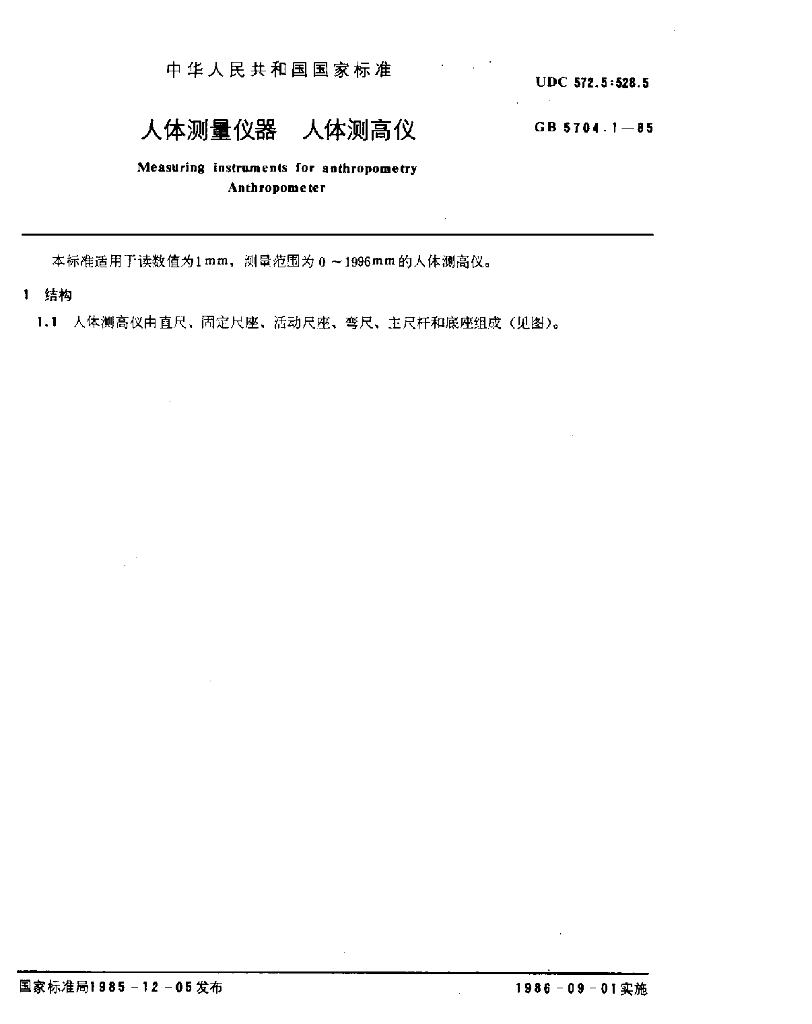

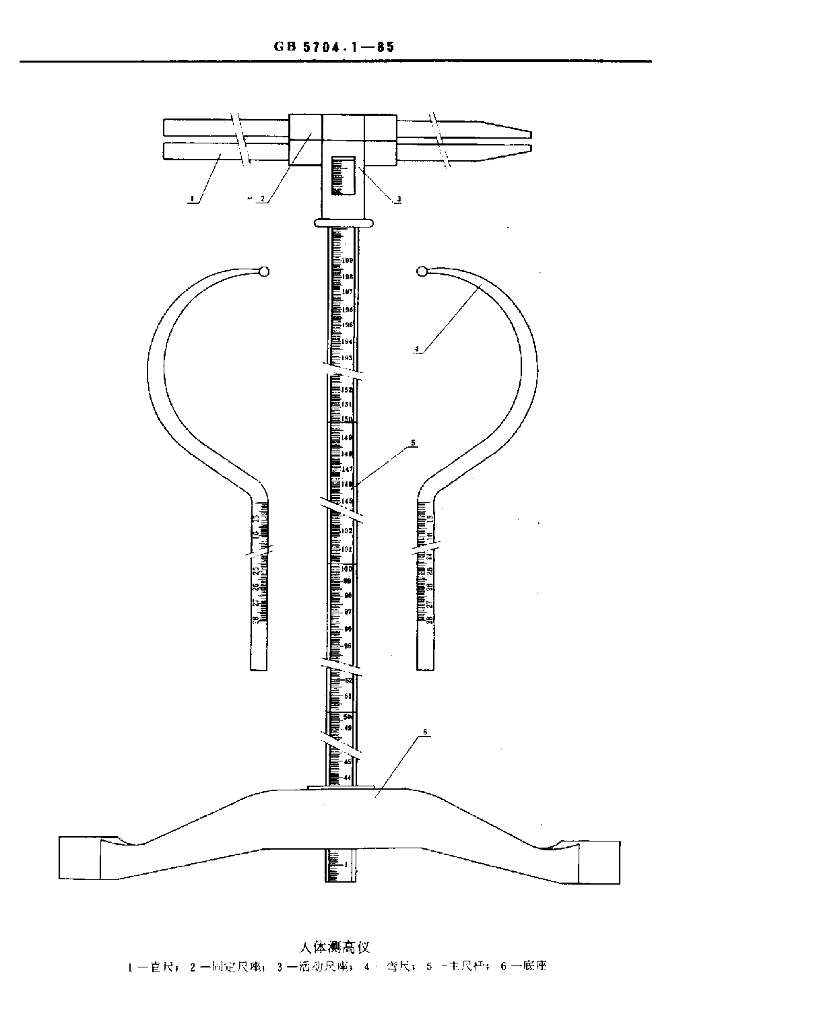

GB 5704. 1-1985.Measuring instruments for anthropome try Anthropome ter. 1.2主尺杆:由相互连接的四节金属管(每节长500mm)及固定装配在第一节金属管顶端的固定尺座组成。 1.3固定尺座: 被固定安装在第一节金属管顶端的尺座,第- -节 金属管与固定尺座装配固定后的总长度为510mm，固定尺座内可插人直尺或弯尺。 1.4 活动尺座:可以沿主尺杆作上、下滑动的尺座,可插入直尺或弯尺。活动尺座上有-管形尺框, 其上开有一长方形小窗，小窗上缘与插在活动尺座中的直尺或弯尺的下缘处于同一水平面，即小窗上缘是用直尺测量的读数(测量值)位置。. 1.5 直尺:共两支,若将-支直尺插人活动尺座内，则可用于测量人体的各种高度;若将两支直尺分别插人固定尺座及活动尺座内，与第- -、二节金属管配合使用时，即构成圆杆直脚规，可测量人体各种宽度。 1.6弯尺: 共两支，若将两弯尺分别插人固定尺座和活动尺座内,与第- .二节金属管配合使用时，即组成圆杆弯脚规，可测量人体各种宽度和厚度。 1.7 底座:使主尺杆保持与地面相垂直的铸铁构件。 2技术要求 2.1人体测高仪材质为不锈钢或黄铜，表面应抛光处理。 2.2人体测高仪的刻线宽度为0.08 ~ 0.20mm，刻线宽度差为0.05mm。 2.3主尺杆总长为2010mm, 金属管相互连接时，间隙允差应不大于0.03mm。 2.4主尺杆上有两列刻线:主刻线位于固定尺座的对侧，自第四节金属管的末端起始,测量范围为。~ 200m,测盘读数为1 mm;辅助刻线位于固定尺座侧的第一、二节金属管，刻线自第一节金属管的顶端起始，测盘范围为0 ~ 100m,测量读数为1 mm。主尺杆第-、二节上:两面刻线错位应不大于0.01mm。测量面硬度应不低于HRC 32。 2.5直尺总长 为280mm，宽10mm, 弯尺自弯尺圆端至另-端的总长为280mm。直尺上的刻线自30mm刻至250mm,弯尺上的刻线自150mm刻至250mm,测最读数值均为1 mm。 2.6直尺和弯尺测量面硬度不低 于HRC 40,它们两端25mm处的表面硬度不低于HRC 32。 2.7固定尺座或活 动尺座与主尺杆的垂真性偏差应不大于25μ m。 2.8当移动活动尺 座至与固定尺座手感接触时，两真尺测最面间隙应在4土0.01 mm范围内。 2.9管形尺框小窗 上缘与主尺杆的垂直性偏差应不大于5μ m;管形尺框小窗上缘应与直尺下缘平齐，两者错位应不大于0.1mm。 2.10底座与主尺杆 (全长)的垂直性偏差应不大于2 mm。 3检验规程 8.1外观: 人体测高仪表面不应有缺损或锈蚀，刻线应清晰、均匀。 3.2各部分相互作用: 管形尺框在主尺杆上移动时应平稳、灵活， 移动到任意位置时，尺框与主尺
