人体测量仪器人体测量 用直脚规

基础信息

标准简介

GB 5704.2-1985.Measuring instruments for anthropome try Sliding caliper for anthropome try. 2技术要求 2.1 I型直脚规的尺框 上开有一-减轻槽: I型直脚规的尺框上开有一个方形小窗，小窗的下边缘上刻有游标刻度，游标刻度表面至主尺刻度表面的距离应不大于0.25mm。直脚规两上最脚为刀U形，两下量脚为鸭嘴形。 2.2直脚规的 主尺采用碳钢镀铬或不锈钢抛光,两面刻线,尺身两面同- -刻线的错位不大于0.01 mm,尺身刻度表面硬度应不低于HRC32。 2.3直脚规的主要 参数见表2。 2.4直脚规的尺框应能沿 主尺平稳移动，无卡住和松动现象。 2.5移动尺框使两量脚至手感接触时，无论尺框紧周与否,最脚测量面间的间隙应不大于0.01 mm。 2.6移动尺框使两量脚至手感接触时，I型直脚规游标上的“零”线和尾线与其主尺相应刻线的不重合性偏差应不超过下述规定:零线不重合性偏差为土0.01mm;尾线不重合性偏差为土0.01mm。 2.7活动量脚应可拆下反 装。 3检验规程. 3.1直脚规的示值误差按 JJG 30-75《标准卡尺检验规程》进行。 4标志与包装 4.1直脚规 上应标志: a. 制造厂的商标; b.游标读数值; c. 产品序号。 4.2 直脚规的包装盒上应标志: a. 制造厂的商标; b.产品的名称; c.测量范围。. 4.3直脚规在 包装前应经防锈处理，并妥善包装。 4.4直脚规应有产品合格证和使用说明书。产品合格证上应有标准的标准号、产品序号和出厂日期。

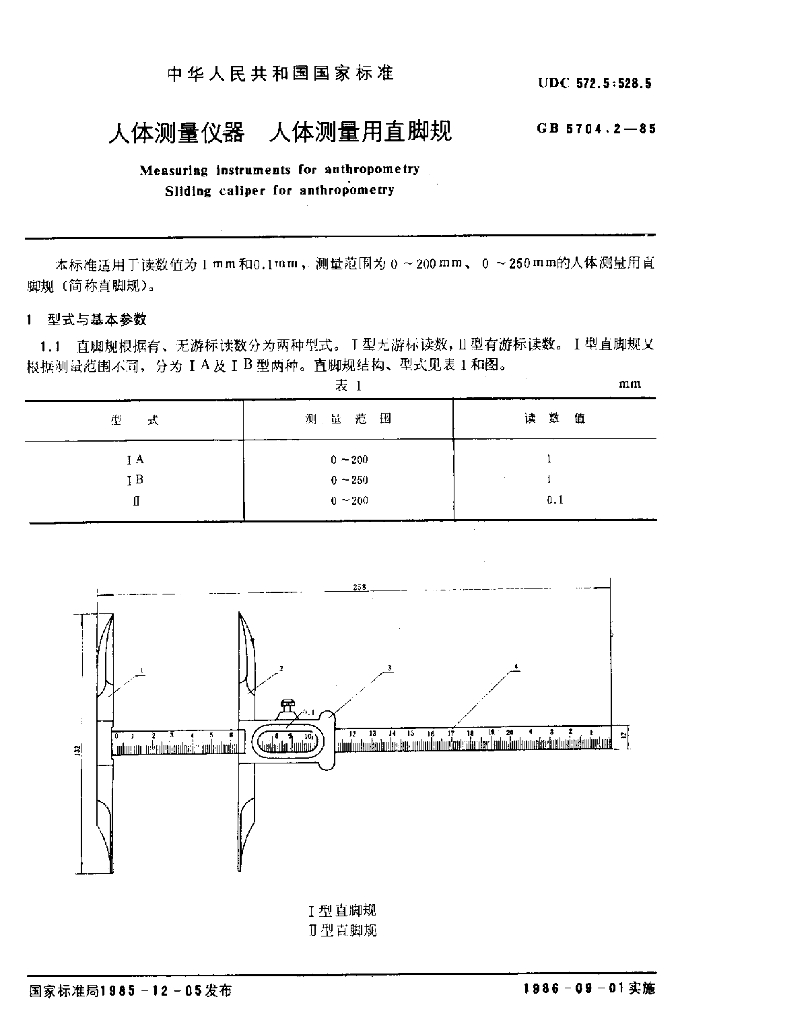

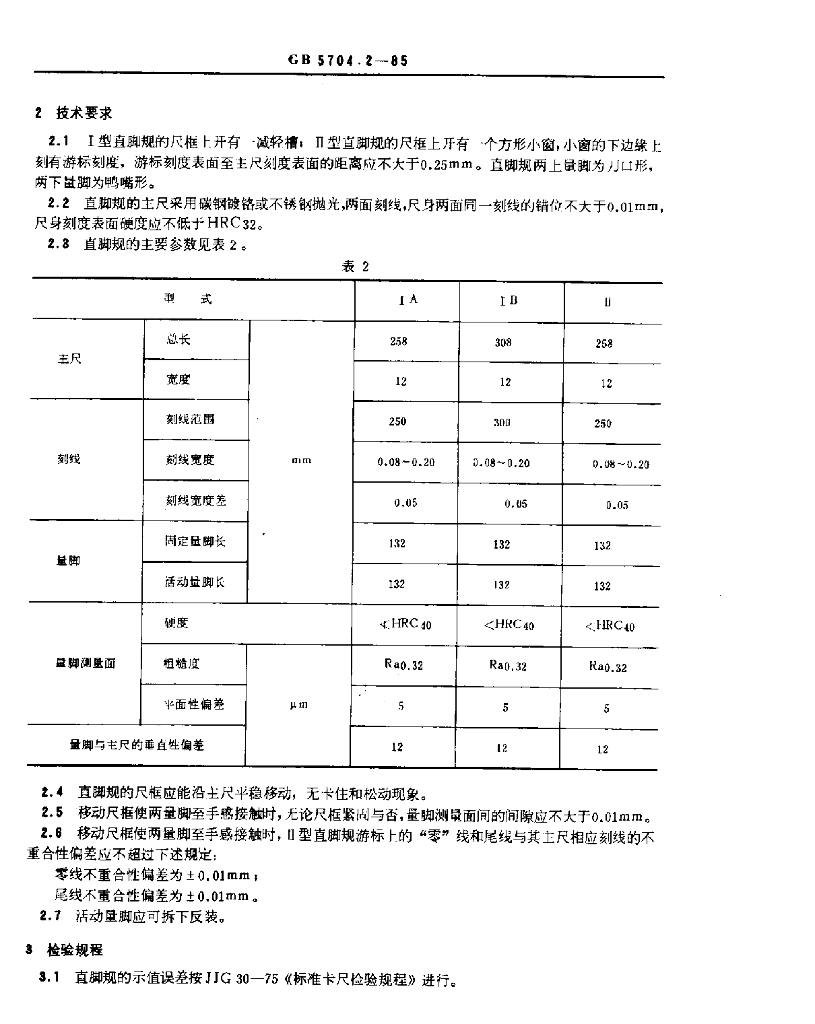

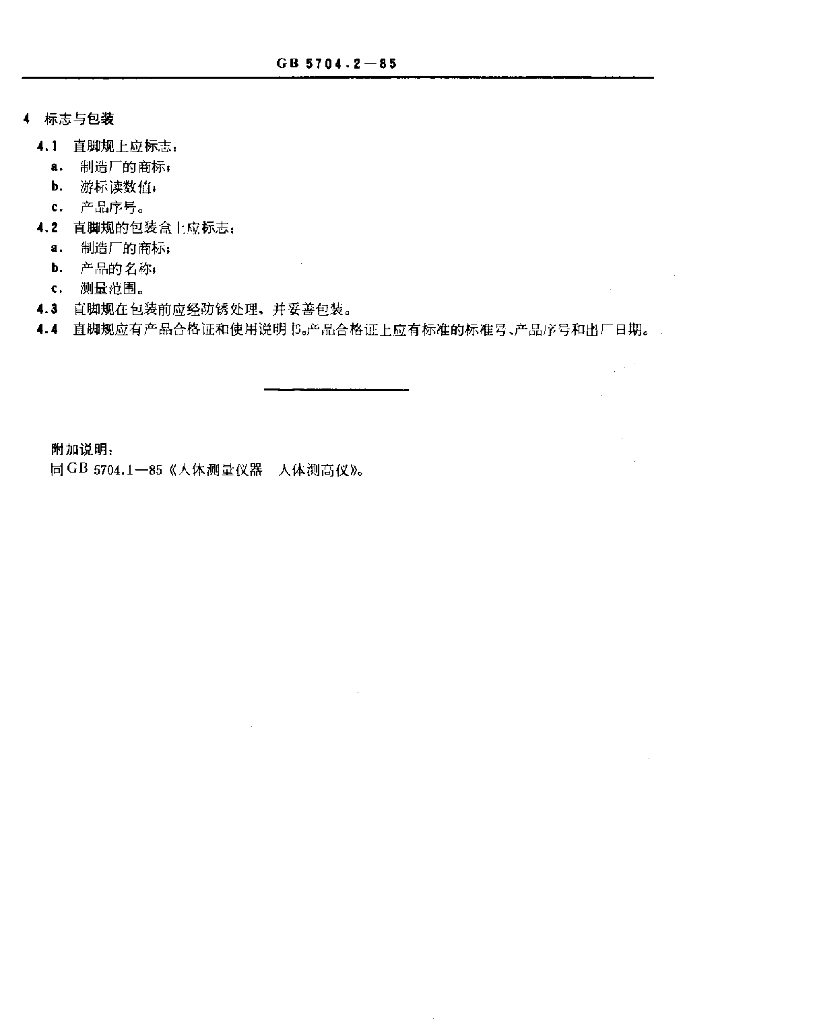

内容预览
