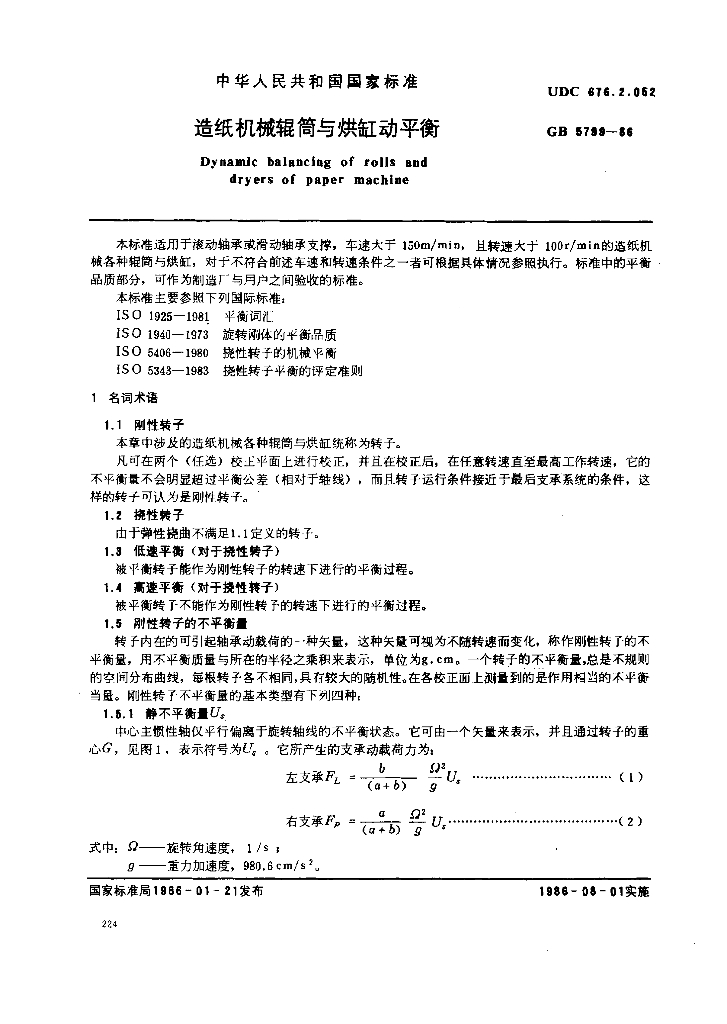

造纸机械辊筒与烘缸动平衡

基础信息

标准简介

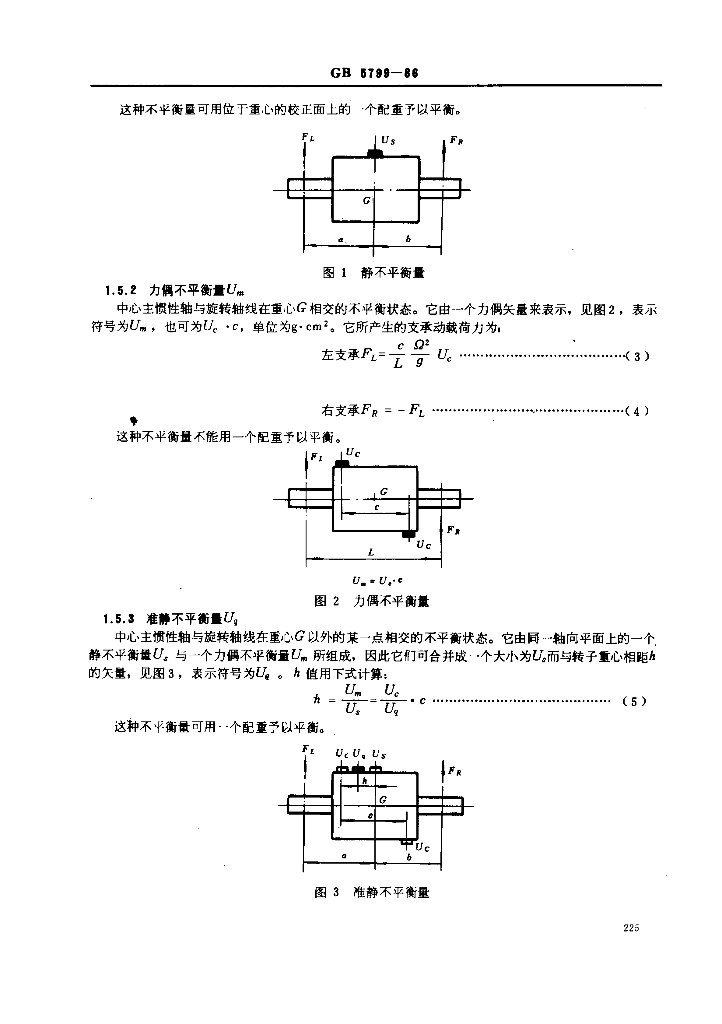

GB 5799-1986.Dynamic balancing of rolls and dryers of paper machine . GB 5799适用于滚动轴承或滑动轴承支撑，车速大于150m/min,且转速大于 100r/min 的造纸机械各种辊筒与烘缸，对于不符合前述车速和转速条件之一者可根据具体情况参照执行。标准中的平衡品质部分，可作为制造厂与用户之间验收的标准。 GB 5799主要参照下列国际标准: ISO 1925- -1981平 衡词汇 ISO 1940-1973 旋转刚体的平 衡品质 ISO 5406- -1980挠性转 子的机械平衡 ISO 5343- 1983 挠性转 子平衡的评定准则 1名词术语 1.1 刚性转子 本章中涉及的造纸机械各种辊筒与烘缸统称为转子。 凡可在两个(任选)校正平面上进行校正，并且在校正后，在任意转速直至最高工作转速，它的不平衡量不会明显超过平衡公差(相对于轴线)，而且转子运行条件接近于最后支承系统的条件，这样的转子可认为是刚性转子。 1.2 挠性转子 由于弹性挠曲不满足1.1定义的转子。 1.3 低速平衡(对于挠性转子) 被平衡转子能作为刚性转子的转速下进行的平衡过程。 1.4 高速平衡(对于挠性转子) 被平衡转子不能作为刚性转子的转速下进行的平衡过程。 1.5 刚性转子的不平衡t 转子内在的可引|起轴承动载荷的一"种矢量，这种矢量可视为不随转速而变化，称作刚性转子的不平衡量，用不平衡质量与所在的半径之乘积来表示，单位为g. cm。一个转子的不平衡量,总是不规则的空间分布曲线，每根转子各不相同,具有较大的随机性。在各校正面上测量到的是作用相当的不平衡当量。刚性转子不平衡量的基本类型有下列四种: 1.5.1 静不平衡Us, 中心主惯性轴仅平行偏离于旋转轴线的不平衡状态。它可由一个矢量来表示，并且通过转子的重心G，见图1，表示符号为U。。它所产生的支承动载荷力为:
