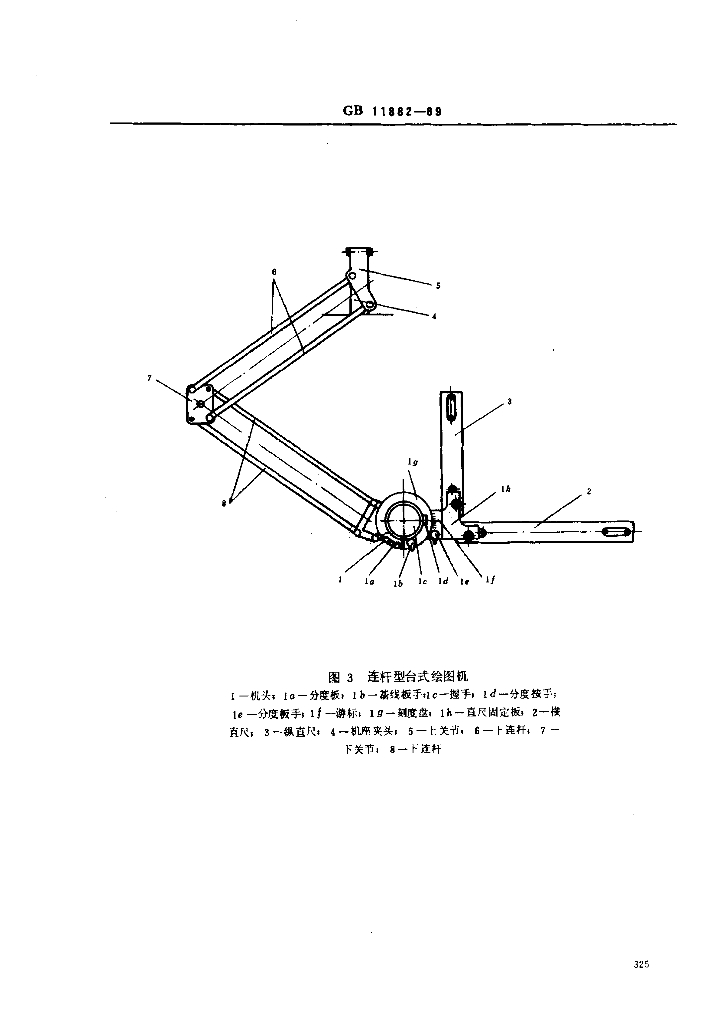

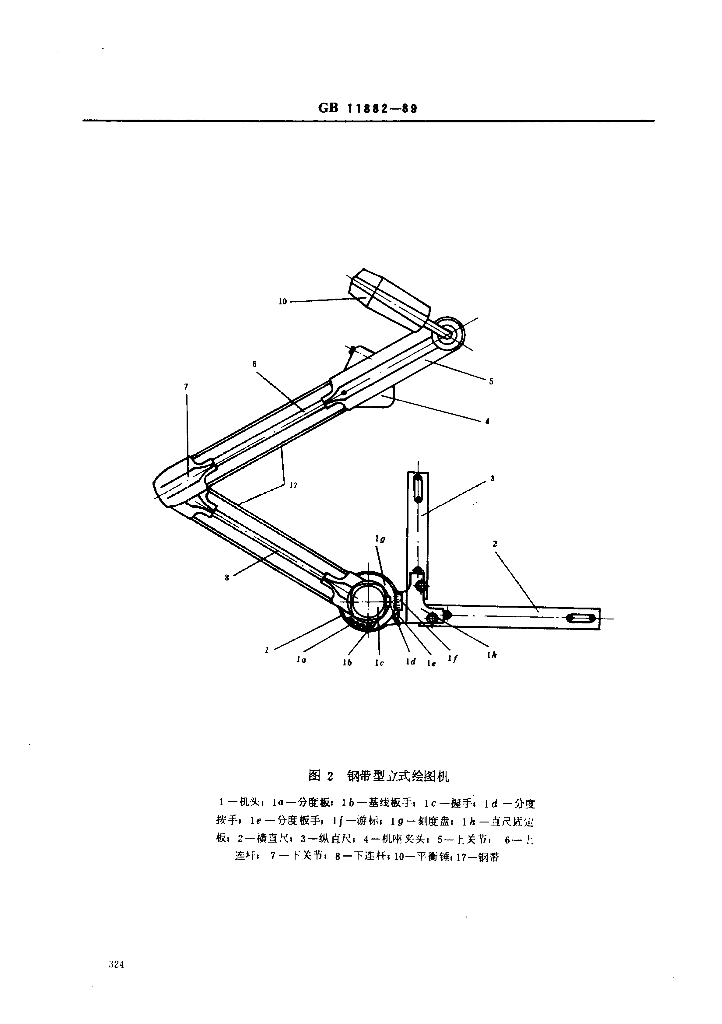

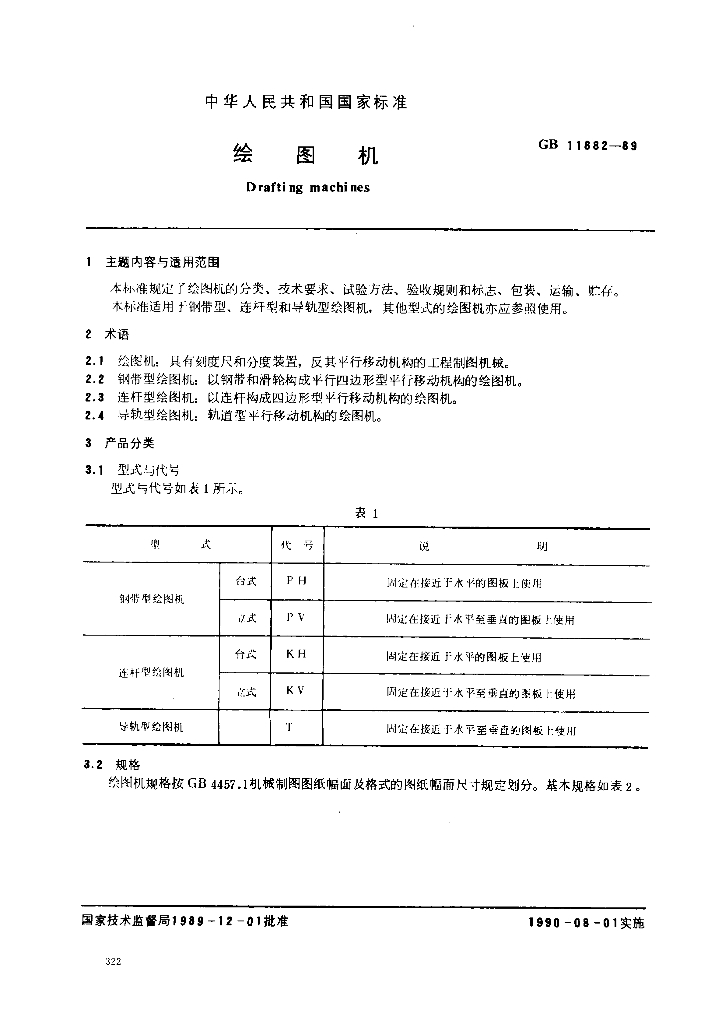

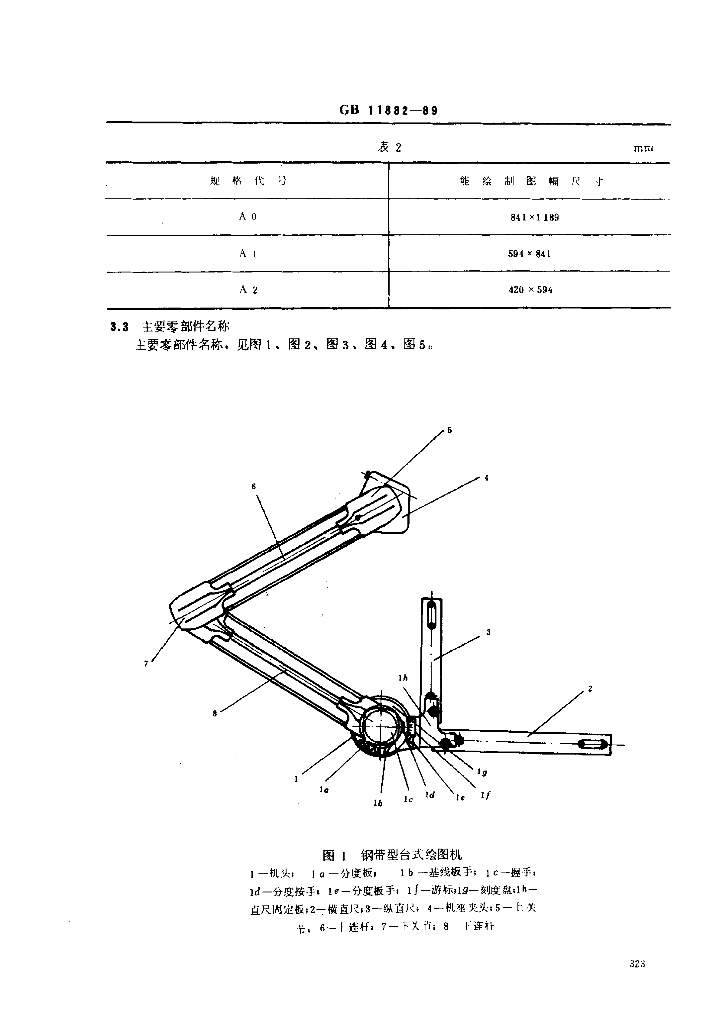

绘图机

基础信息

标准简介

GB 11882-1989.Drafti ng machi nes. 5.3按4.2.3刻度 盘定位的角度精度的检验:将绘图机固定在检验图板上，在水平方向上装上检验直尺，然后使分度按手脱开分度板定位，使游标的零线对准刻度盘的零线，锁紧分度板手，再调节基 线位置，使直尺对准检验图板的水平基准线，井锁紧基线板手，然后再松开分度板手, 使直尺与检验图.板任意角度基准线对准，测量游标零线与刻度盘刻度线的偏差，应符合4.2的 规定(用不低于5倍的放大镜观察)。 . 注:允许与检验图板精度相同的其他测量工具测量。 5.4按4. 2.4分度板定位精度的检验:用分度板定位，将角度设定在刻度盘零位，用基线板手将直尺调整到和检验图板的水平基准线相-致，然后固定，用分度板设定0~土90°任意15°间隔的角度,并使检验直尺和角度基准线对准，测量直尺的刻度末端与基准线的偏差，应在4. 2的规定值以内(用不低于5倍的放大镜观察)。测量后，直尺归零时必须回复原来的正确位置。 5.5按4.2.5 平行移动精度的试验:将检验直尺和水平基准线相-致，移动绘图机机头，使直尺与检验图板上的各水平基准线对准，测量直尺刻度末端与基准线的偏差应在4.2的规定值以内(用不低于5倍的放大镜观察)。检验导轨型绘图机和立式绘图机时，检验图板应在60° ~ 80°的倾斜度内。 5.6按4. 2.6直尺贴紧程度的检验:将本机的纵横直尺固定在直尺固定板上,将机头移动到任何位置,并使机头紧贴图板，用塞尺测量纵横直尺的两端与检验图板的间隙，应在4.2的规定值以内。检验导轨型绘图机和立式绘图机时，检验图板应在60° ~ 80的倾斜度内。 5.7按4.3.2直尺 绘划边的直线度检验:直尺置于平台上用塞尺测量，应符合4.3.2的要求。 5.8按4.4.1~4.4.9, 用手感目测检查。. 6验收规则 6.1 每件产品必须经制造厂检验部]检验合格，并附产品合格证。 6.2每批产品按GB 28 28《逐批检查计数抽样程序及抽样表(适 用于连续批的检查)》中一般检查水平I的一次抽样方案规定验收，检查的项目和方法条款及其AQL值按表4的规定。
