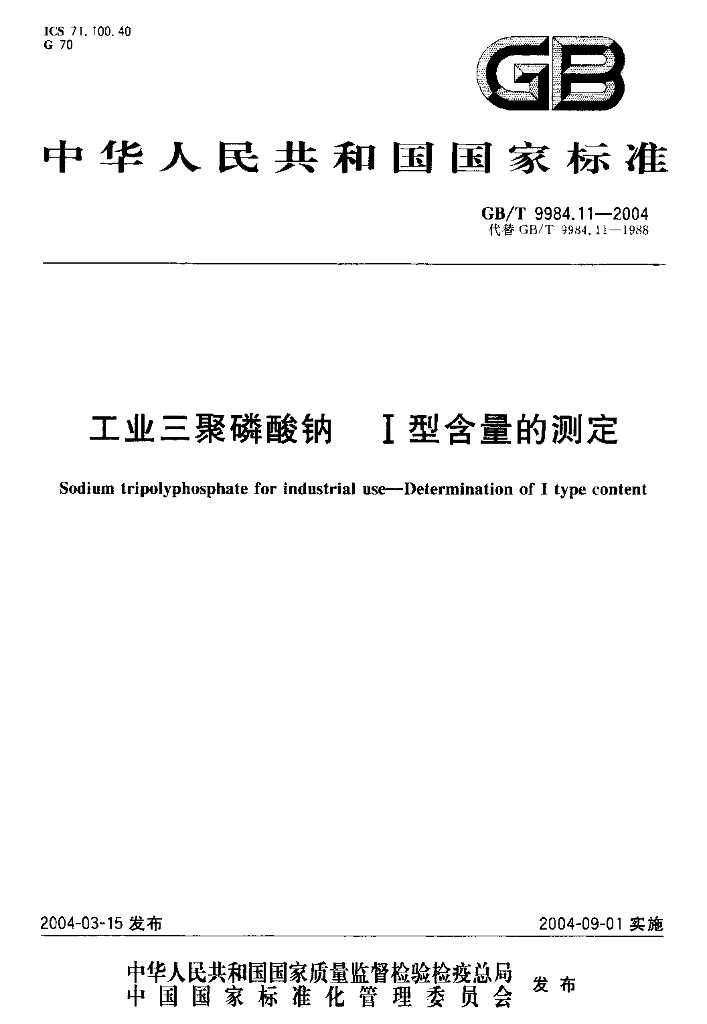

工业三聚磷酸钠I型含量的测定

基础信息

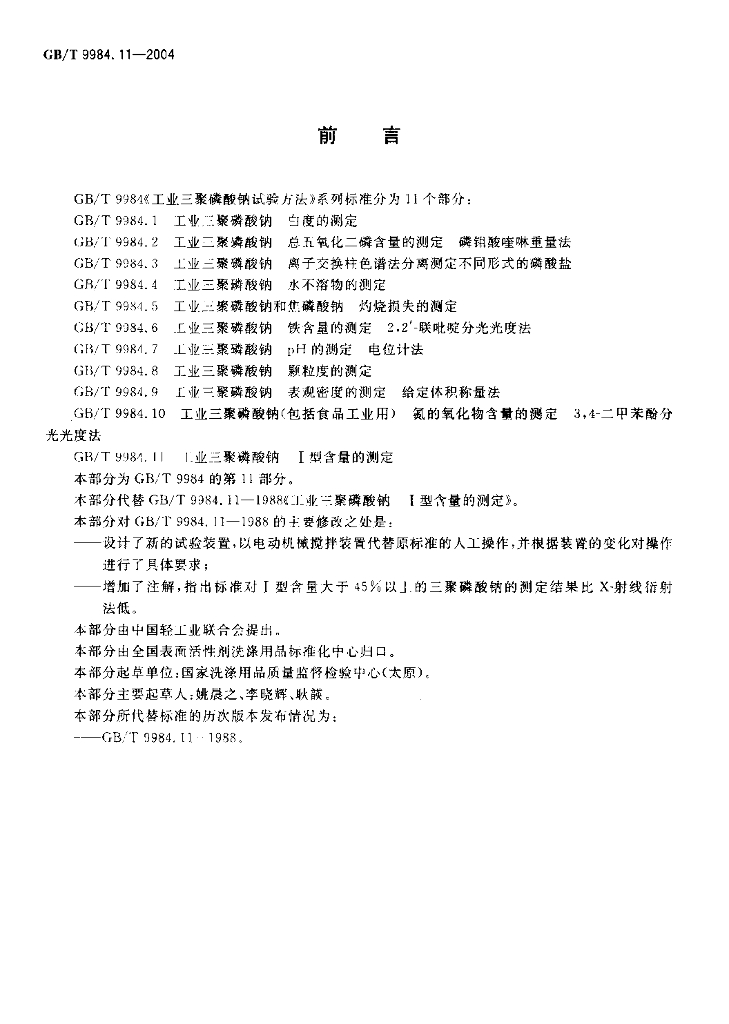

标准简介

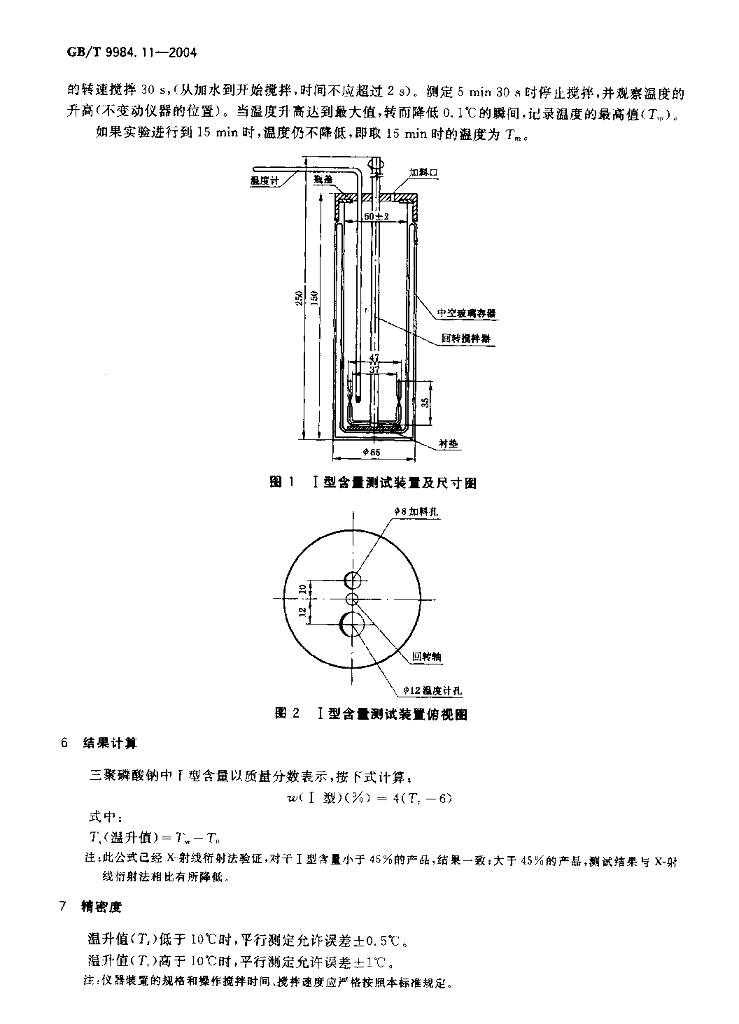

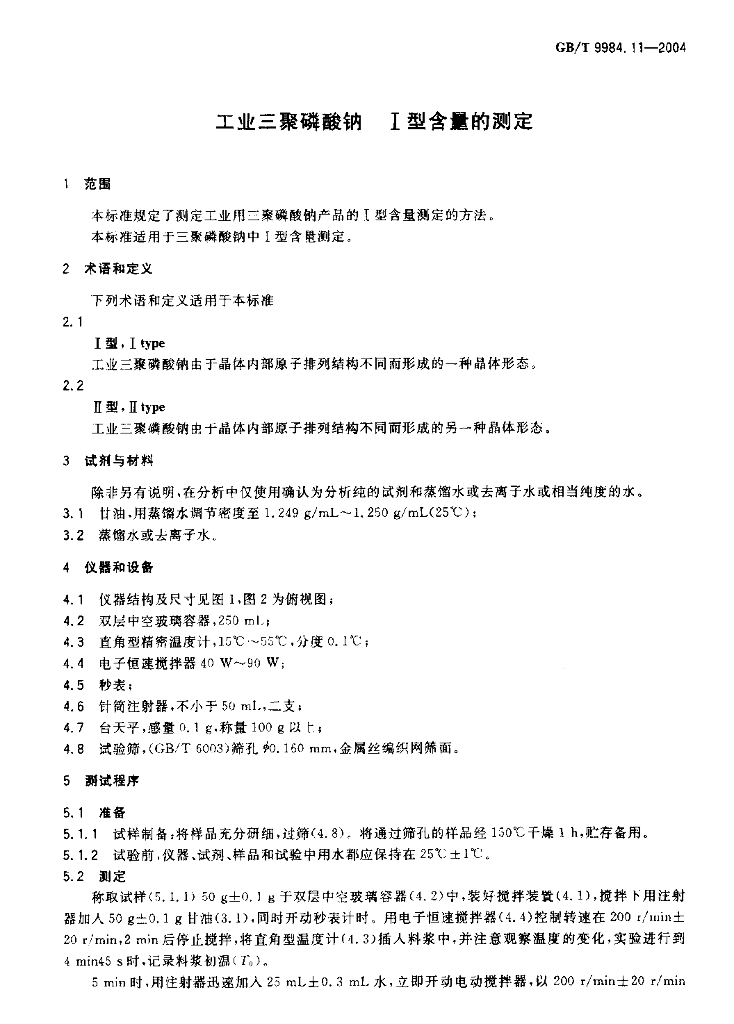

GB/T 9984.11-2004.Sodium tripolyphosphate for industrial use-Determination of I type content. 2术语和定义 下列术语和定义适用于本标准 2.1I型，Itype 工业三聚磷酸钠由于晶体内部原子排列结构不同而形成的一种晶体形态。 2.2I型,Itype 工业三聚磷酸钠由于晶体内部原子排列结构不同而形成的另-种晶体形态。 3试剂与材料. 除非另有说明,在分析中仅使用确认为分析纯的试剂和蒸馏水或去离子水或相当纯度的水。 3.1 甘油，用蒸馏水调节密度至1.249 g/mL~1.250 g/mL(25"C); 3.2蒸馏水或去离子水 。 4仪器和设备 4.1 仪器结构及尺寸见图1,图2为俯视图; 4.2双层中空 玻璃容器,250 mL; 4.3直角型精 密温度计,15C~55C,分度0.1C; 4.4电子恒速搅拌器 40 W~90 W; 4.5秒表; 4.6针简注射 器,不小于50 mL,二支; 4.7台天平 ,感量0.1 g,称量100g以上; 4.8试验筛,(GB/T6003)筛孔p0.160mm.金属丝编织网筛面。 5测试程序 5.1 准备 5.1.1 试样制备:将样品充分研细,过筛(4.8)。将通过筛孔的样品经150C干燥1 h,贮存备用。 5.1.2试验前 ,仪器、试剂.样品和试验中用水都应保持在25C土1C. 5.2 测定 称取试样(5.1.1) 50g士0.1 g于双层中空玻璃容器(4.2)中,装好搅拌装置(4.1),搅拌下用注射器加入50g士0.1g甘油(3.1),同时开动秒表计时。用电子恒速搅拌器(4.4)控制转速在200t/min土20r/min,2min后停止搅拌，将直角型温度计(4.3)插人料浆中,并注意观察温度的变化,实验进行到4 min45 s时,记录料浆初温(T)。

内容预览

相关标准
