内六角扳手

基础信息

标准简介

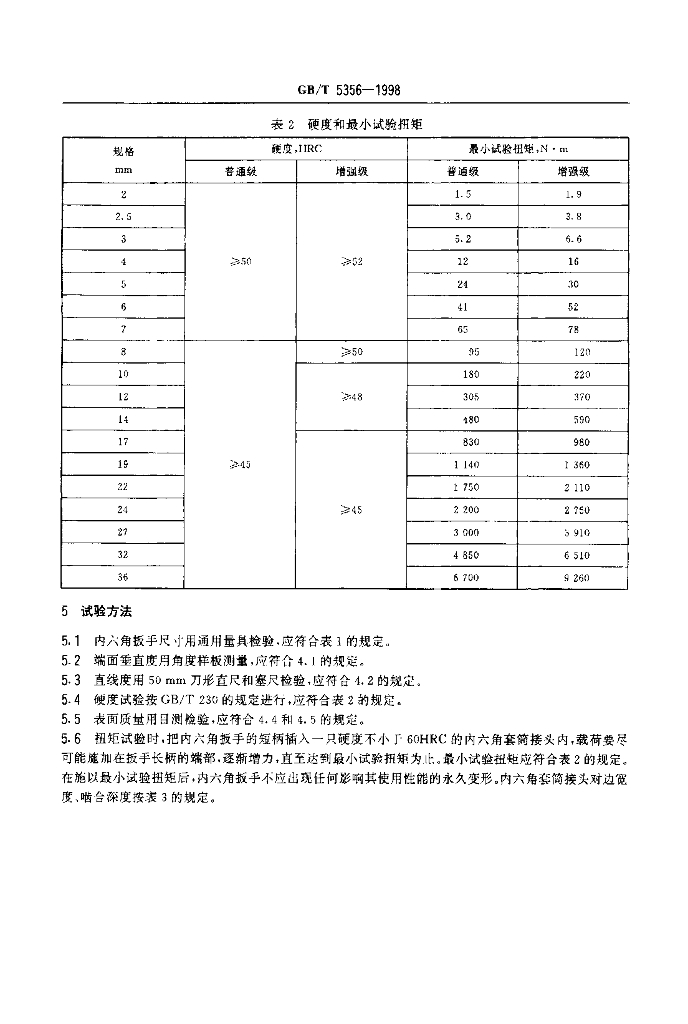

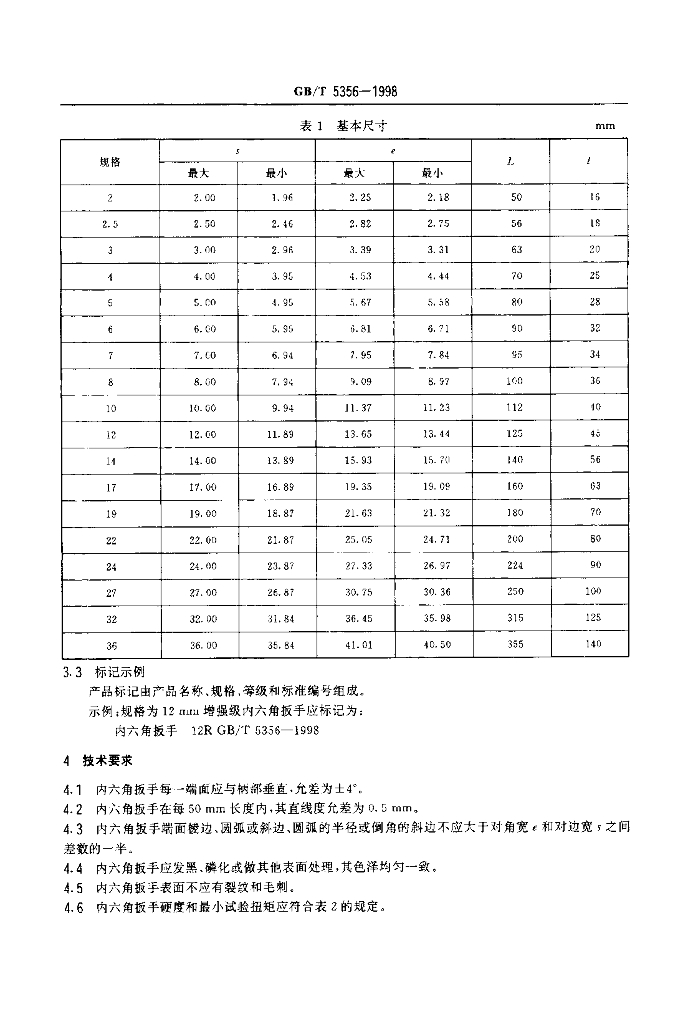

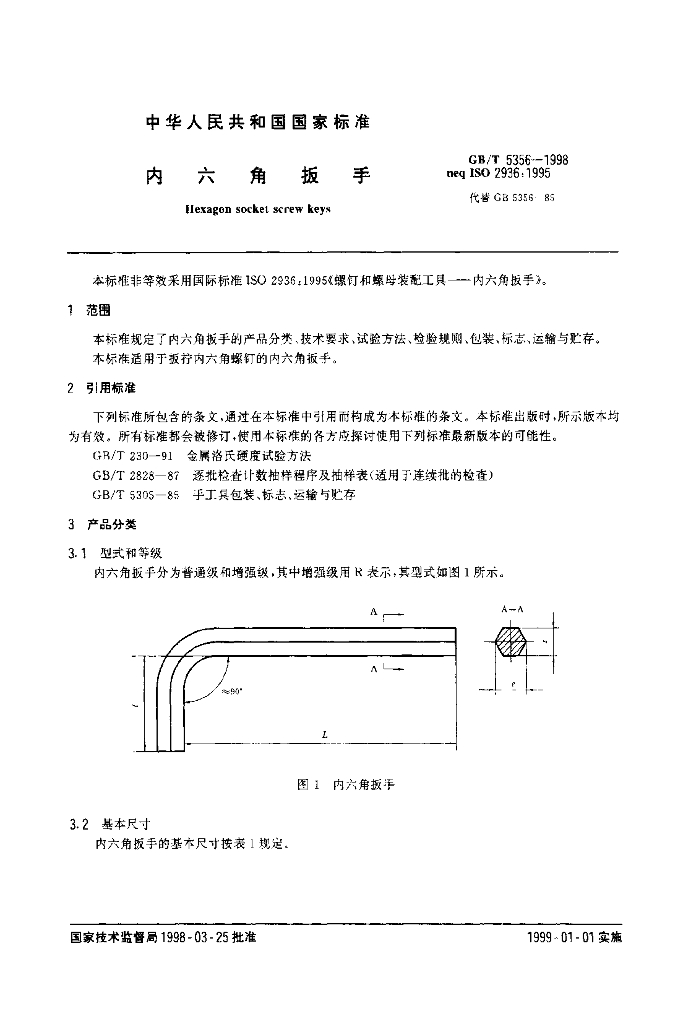

GB/T 5356-1998.Hexagon socket screw keys. 3.3标记示 例 产品标记由产品名称、规格、等级和标准编号组成。 示例:规格为12mm增强级内六角扳手应标记为: 内六角扳手12R GB/T 5356-1998 . 4技术要求 4.1 内六角扳手每一端面应与柄部垂直，允差为士4"。 4.2内六角扳手在每 50 mm长度内,其直线度允差为0. 5 mm. . 4.3内六角扳手端面棱边、圆弧或斜边、圆弧的半径或倒角的斜边不应大于对角宽e和对边宽s之间差数的一半。 4.4内六角 扳手应发黑、磷化或做其他表面处理,其色泽均匀-致。 4.5内六角扳手表面不应有裂纹和毛刺。 4.6内六角扳手硬度和最小试验扭矩应符合表2的规定。 5试验方法 5.1 内六角扳手尺寸用通用量具检验,应符合表1的规定。 5.2端面垂直度用 角度样板测量,应符合4.1的规定。 5.3直线度用 50 mm刀形直尺和塞尺检验,应符合4.2的规定。 5.4硬度试验按 GB/T 230的规定进行,应符合表2的规定。 5.5表面质量用 目测检验,应符合4.4和4.5的规定。 5.6扭矩试验时,把内六角扳手的短柄插入--只硬度不小于60HRC的内六角套简接头内,载荷要尽可能施加在扳手长柄的端部,逐渐增力,直至达到最小试验扭矩为止.最小试验扭矩应符合表2的规定。在施以最小试验扭矩后,内六角扳手不应出现任何影响其使用性能的永久变形。内六角套简接头对边宽度、啮合深度按表3的规定。
