标准详情

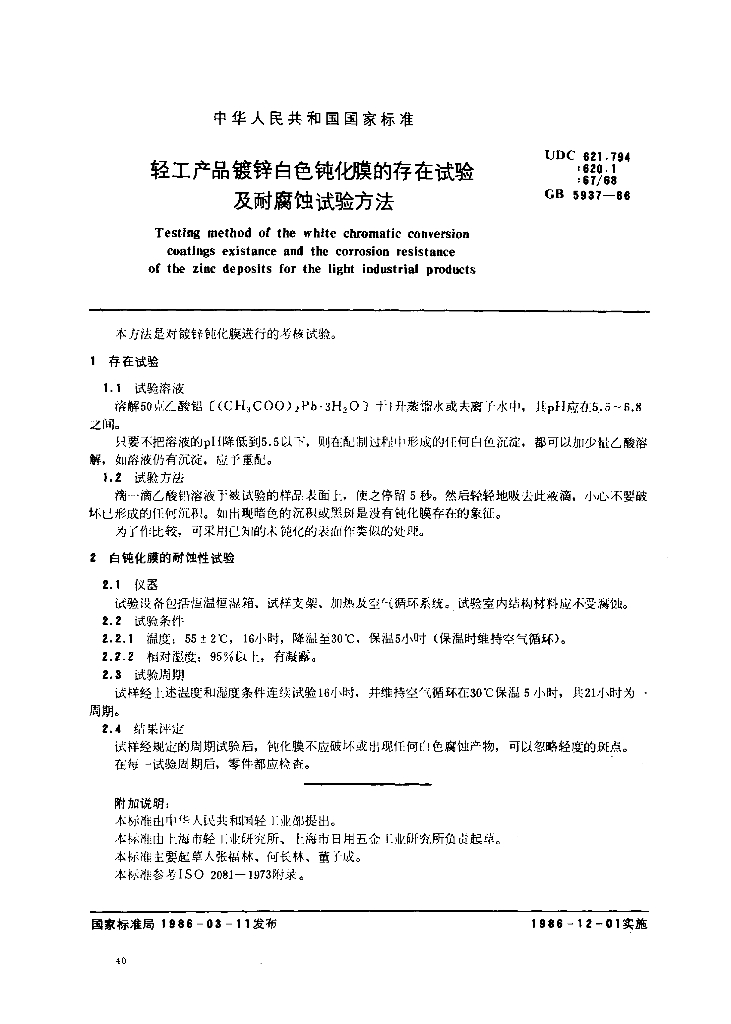

轻工产品镀锌白色钝化膜的存在试验及耐腐蚀试验方法
GB 5937-1986现行国家标准
下载标准电子版
PDF · 1 页 · 35.99KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB 5937-1986
标准状态
现行
发布日期
2022-10-18
实施日期
2022-10-18
标准简介
GB 5937-1986.Testing method of the white chromatic conversion coatings existance and the corrosion resistance of the zinc deposits for the light industrial products. 本方法是对镀锌钝化膜进行的号梭试验。 1存在试验 1.1试验溶 液 溶解50克忆酸铅[(CHsCOO)2Pb.3H2O] 于1升蒸馏水或去离子水中，其pH应在5.5~6.8之间。 只要不把溶液的pH降低到5.5以下，则在配制过程中形成的任何白色沉淀，都可以加少敏乙酸溶解，如溶液仍有沉淀，应予亟配。 1.2 试验方法 滴-滴乙酸铅溶液子被试验的样品表面上，使之停留5秒。然后轻轻地吸法此液滴，小心不要破坏Ll形成的任何沉积。如出现暗色的沉积或黑斑E是没有钝化膜存在的象征。为了作比较，可采用已知的水钝化的表面作:类似的处理。 2白钝化膜的耐蚀性试验 2.1 仪器 试验设备包括恒温恒晶箱、试样支架、加热及空气循环系统。试验室内结构材料应不受腐蚀。 2.2试验 条件 2.2.1温度: 55+2C， 16小时，降温至30C，保温5小时(保温时维持空气循环)。 2.2.2相对湿度: 95%以t，有凝露。 2.3 试验周期 试样经上:述温度和淑度条件连续试验16小时，并维持空'
内容预览
相关标准
| 标准号 | 标准名称 | 状态 | 发布日期 | 实施日期 |
|---|---|---|---|---|
| JJF（冀）5016-2026 | 白内障超声乳化仪校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）269-2026 | 模拟量输入输出通道模板校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）268-2026 | 工频高压试验装置校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJG（冀）275-2026 | 车用甲醇燃料加注机检定规程 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）272-2026 | 橡胶平板硫化机温度、压力参数校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）273-2026 | 直接检眼镜校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）271-2026 | 橡胶可塑性试验机校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）270-2026 | 汽车内饰材料燃烧试验机校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）274-2026 | 转子式定量给料机校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
| JJF（冀）5014-2026 | 脉搏血氧计校准规范 | 现行 | 2026-10-12 | 2026-10-12 |
