轻工产品金属镀层和化学处理层的耐腐蚀试验方法腐蚀膏试验(CORR)法

基础信息

标准简介

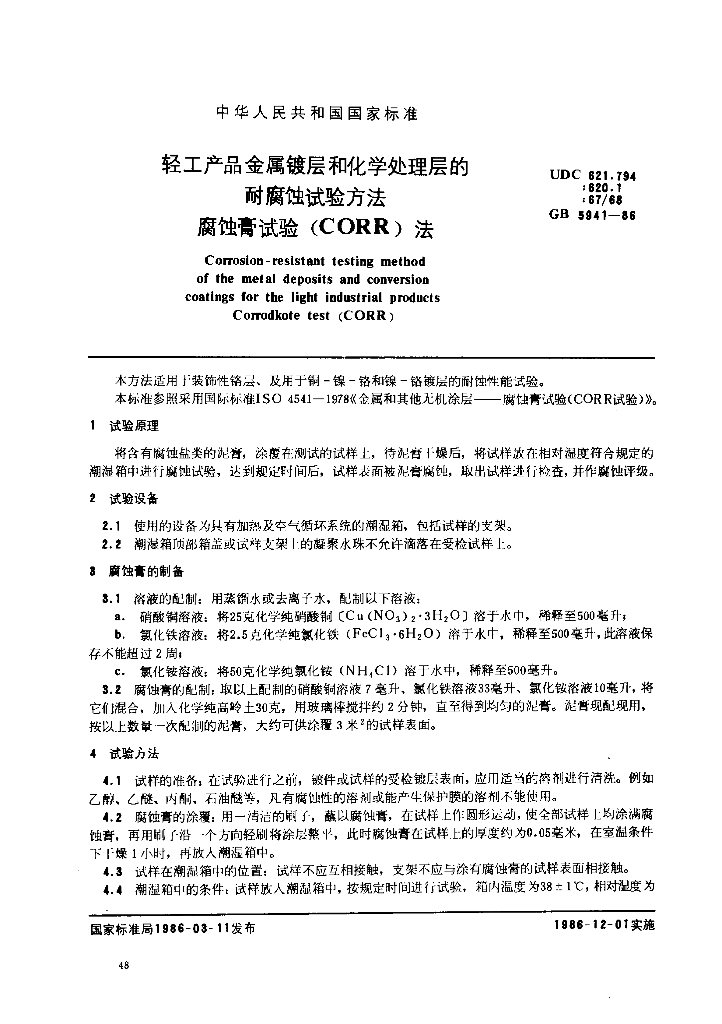

GB 5941-1986.Corrosion-resistant testing method of the metal deposits and conversion coatings for the light industrial products Corrodkote test (CORR ). GB 5941适用于装饰性铬层、及用于铜-镍-铬和镍-铬镀层的耐蚀性能试验。 GB 5941参照采用国际标准ISO 4541-1978《 金属和其他无机涂层腐蚀膏 试验(COR R试验)》。 1试验原理 将含有腐蚀盐类的泥膏，涂覆在测试的试样上，待泥膏干燥后，将试样放在相对湿度符合规定的潮湿箱中进行腐蚀试验，达到规定时间后，试样表面被泥膏腐蚀，取出试样进行检查,并作腐蚀评级。 2试验设备 2.1使用的设 备为其有加热及空气循环系统的湖湿箱，包括试样的支架。 2.2潮湿箱顶部箱盖或试样支架上的凝聚水珠不允许滴落在受检试样上。 3腐蚀膏的制备 8.1 溶液的配制:用蒸馏水或去离子水，配制以下溶液: a.硝酸铜溶液: 将25克化学纯硝酸铜[Cu (NO3)z.3H2O]溶于水中，稀释至500毫升; b. 氯化铁溶液:将2.5克化学纯氯化铁(FeCls.6H2O) 溶于水中，稀释至500毫升，此溶液保存不能超过2周: c. 氯化铵溶液:将50克化学纯氯化铵(NH,CI)溶于水中，稀释至500毫升。 3.2腐蚀膏的配制: 取以上配制的硝酸铜溶液7毫升、氯化铁溶液33毫升、氯化铵溶液10毫升,将它们混合，加入化学纯高岭土30克，用玻璃棒搅拌约2分钟，直至得到均匀的记膏。泥膏现配现用，.按以上数量-次配制的泥膏，大约可供涂覆3米2的试样表面。 4试验方法 4.1试样的准备: 在试验进行之前，镀件或试样的受检镀层表面，应用适当的溶剂进行清洗。例如乙醇、乙醚、丙酮、石油醚等，凡有腐蚀性的溶剂或能产生保护膜的落剂不能使用。 4.2腐蚀膏的涂覆: 用-清洁的刷了，蘸以腐蚀膏，在试样上作圆形运动，使全部试样上均涂满腐蚀膏，再用刷子沿- -个方向轻刷将涂层整平，此时腐蚀膏在试样上的厚度约为0.05毫米，在室温条件下干燥1小时，再放人潮湿箱中。 4.3试样在潮湿箱中的位置:试样不应互相接触，支架不应与涂有腐蚀膏的试样表面相接触。 4.4潮湿箱中的条件:试样放入潮湿箱中,按规定时间进行试验，箱内温度为38土1C,相对湿度为

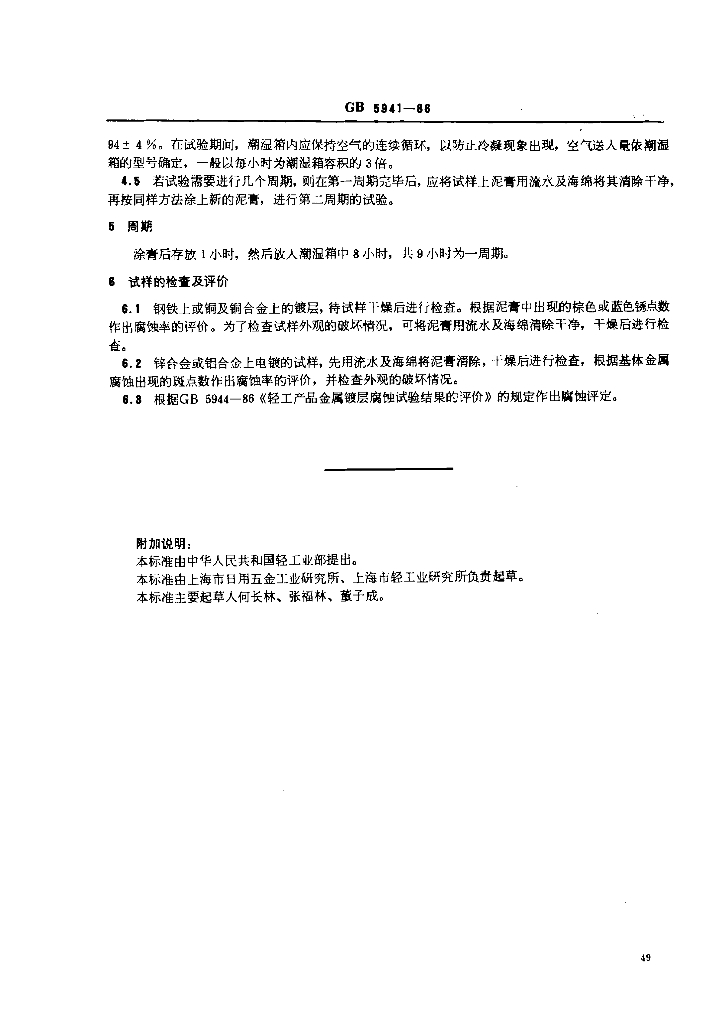

内容预览

相关标准
