轻工产品金属镀层和化学处理层的耐腐蚀试验方法二氧化硫试验法

基础信息

标准简介

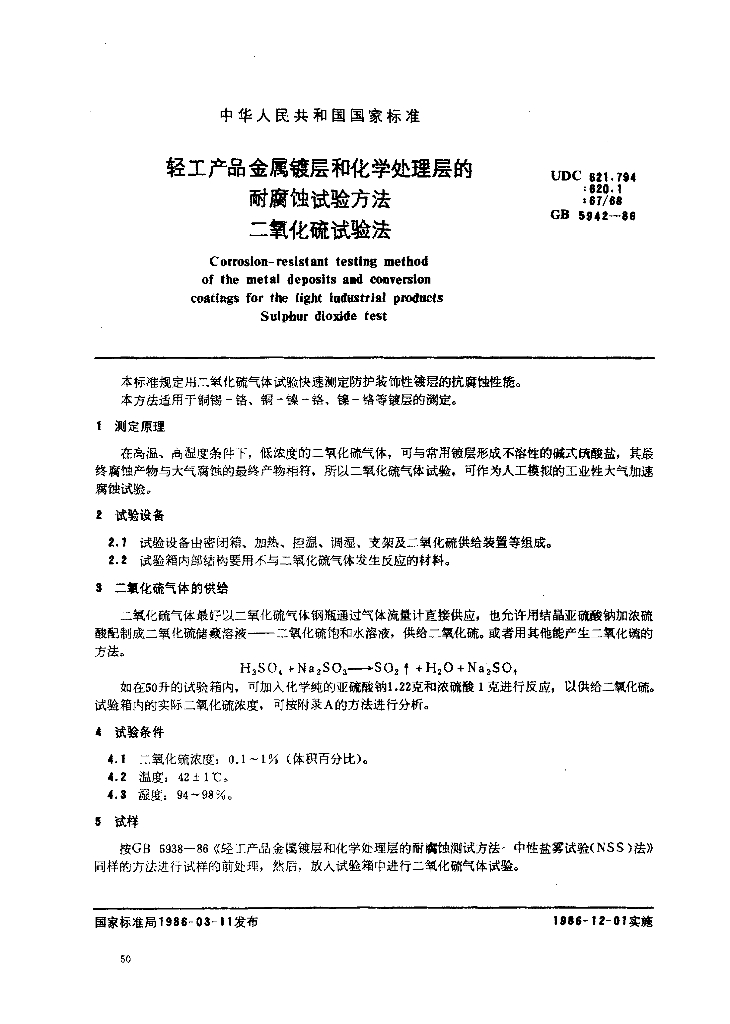

GB 5942-1986.Corrosion- resistant testing method of the metal deposits and conversion coatings for the light industrial products Sulphur dioxdde test. GB 5942规定用二氧化硫气体试验快速测定防护装饰性镀层的抗腐蚀性能。 本方法适用于铜锡一铬、铜-镍-铬、镍-铬等镀层的测定。 1测定原理 在高温、高湿度条件下，低浓度的二氧化硫气体，可与常用镀层形成不溶性的碱式硫酸盐，其最终腐蚀产物与大气腐蚀的最终产物相符，所以二氧化硫气体试验，可作为人工模拟的工业性大气加速腐蚀试验。 2试验设备 2.1试验设备由密闭箱、 加热、控温、调湿、支架及二氧化硫供给装置等组成。 2.2试验箱内部结构要用不与二氧化硫气体发生反应的材料。 3二氧化硫气体的供给 二氧化硫气体最好以二氧化硫气体钢瓶通过气体流量计直接供应，也允许用结晶亚硫酸钠加浓硫酸配制成二氧化硫储藏溶液一-.二 氧化硫饱和水溶液，供给二氧化硫。或者用其他能产生二氧化硫的方法。 H2SO, +NazSOx→SO2↑+H2O + NazSO, 如在50升的试验箱内，可加入化学纯的亚硫酸钠1.22克和浓硫酸1克进行反应，以供给二氧化硫。试验箱内的实际二氧化硫浓度，可按附录A的方法进行分析。 4试验条件 4.1二氧化硫浓度: 0.1~1% (体积百分比)。 4.2 温度: 42土1C。 4.3湿度: 94 ~ 98%。 5试样 按GB 5938- - 86《轻工产品金属镀层和化学处理层的耐腐蚀测试方法●中性盐雾试验(NSS )法》同样的方法进行试样的前处理，然后，放人试验箱中进行二氧化硫气体试验。

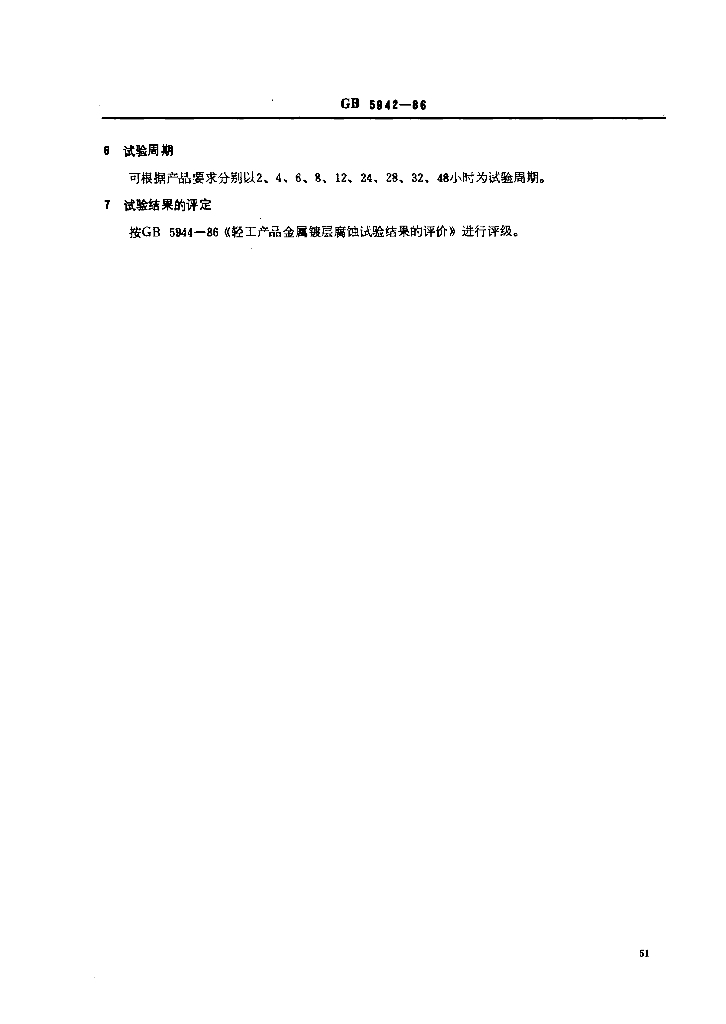

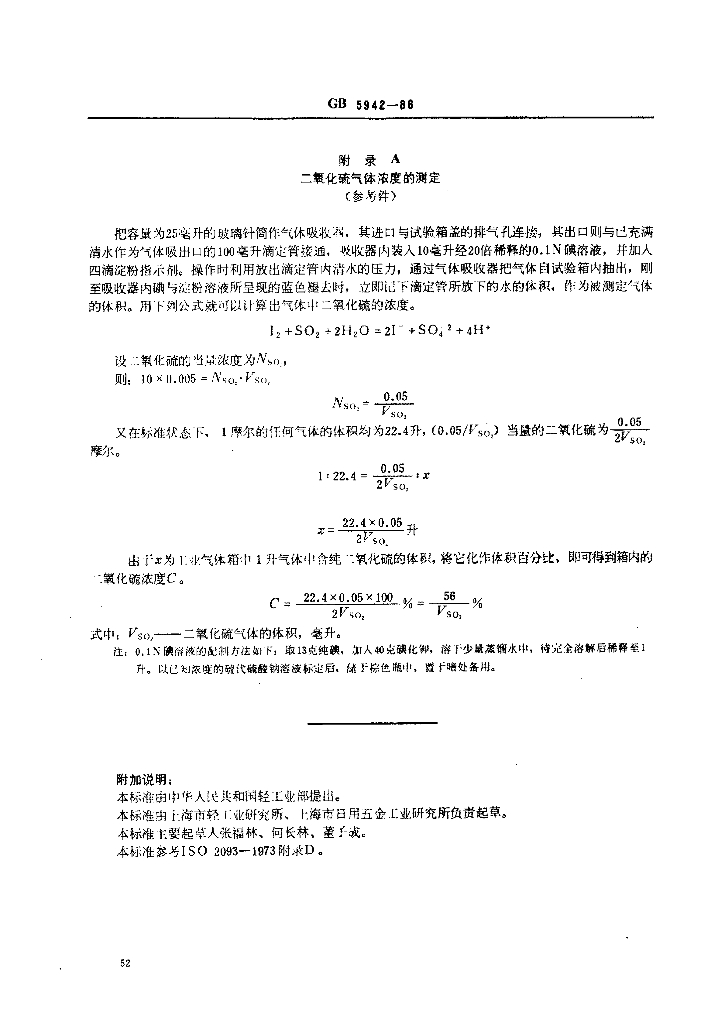

内容预览

相关标准
