电容器纸导电点测定法

基础信息

标准简介

GB 12657-1990.Determination of conducting path for capacitor paper. GB 12657参照采用lEC 54-2(1982)2电工用纤维纸规范第二 部分:试验方法)冲23章导电点测定方法二。 1主题内容 与适用范围 GB 12657规定电容器纸导电点的测定方法。 GB 12657适用于4~22 um电容器纸或其他类似材料导电点的测定。 2引用标准 GB 450纸和纸板试样的采取 3原理 当纸通过施加110士10 v电压的二电极之间时,纸面上导电颗粒所在处的电阻若小于50 kQ时即产生一一个电压脉冲,录下1 m2纸面上所产生脉冲的次数,即为导电点的个数，当电阻大于60 kQ时仪器不显示导电点数。 4仪器 导电仪由电子记录部分与机械传动部分组成，其中方法一的机械传动部分测定卷纸;方法二的机械传动部分可测定平板纸幅。 4.1电子记录部分 当纸的某处电阻小于50kQ时，电极间产生的电压脉冲输入计数回路,自动记录脉冲次数、电压加于导电点上时,每个导电点上只记录-次,在圆辊转动方向，上,记录装置应能对相隔1 mm或1 mm以上的各导电点分别记录。 4.2方法一的机械传 动部分 4.2.1电极 由电机驱动的两个实心磨光圆柱形黄铜或金属辊。尺寸为p32 mmx 25 mm,由上辊电极自重加到.纸上的压力为0. 15~0.2 N/mm. 电极加工精度:沿圆辊整个长度方向测得的直径变化不大于士0. 0025 mm,可用灯光检查两个电极的接触状况。 4.2.2纸条的传 动装置应保证纸条行进,其速度为3. 0士0. 3 m/min. 4.3 方法二的机械传动部分 4.3.1.上电极为 中32 mmX 50 mm,手推滚动的实心磨光圆柱形黄铜或金属辊。 4.3.2金属平板 下电极,其上压一带50 mmX 250 mm开槽的有机玻璃压板。 4.3.3输送280mm宽纸幅的装置，上电极每往或返一次,下电极与有机玻璃板间的纸幅可作相应的

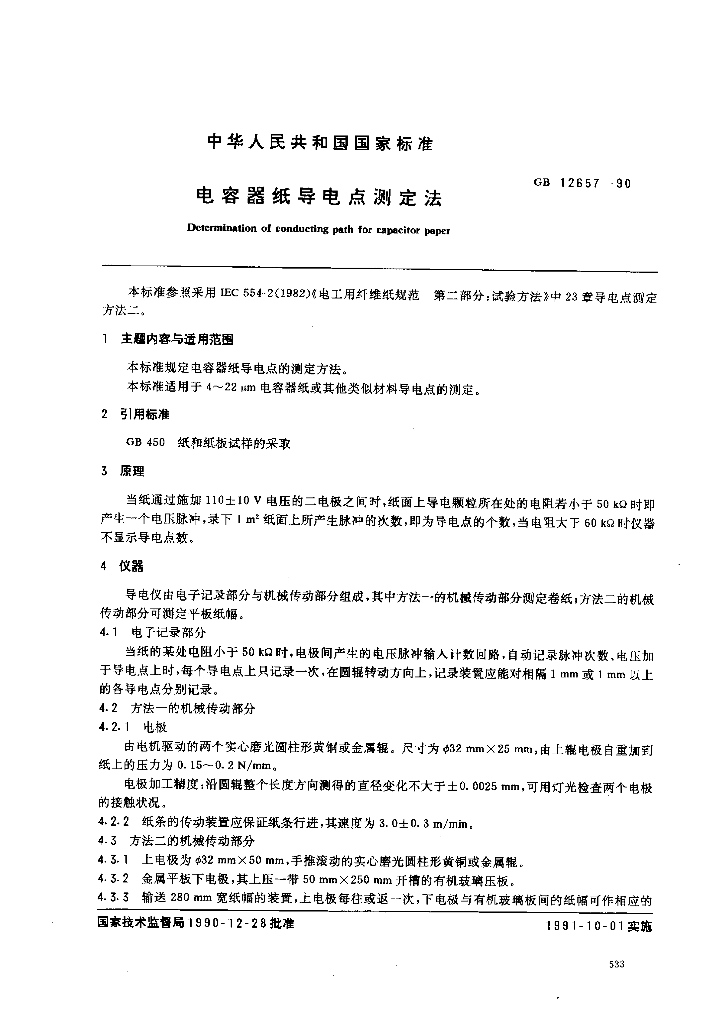

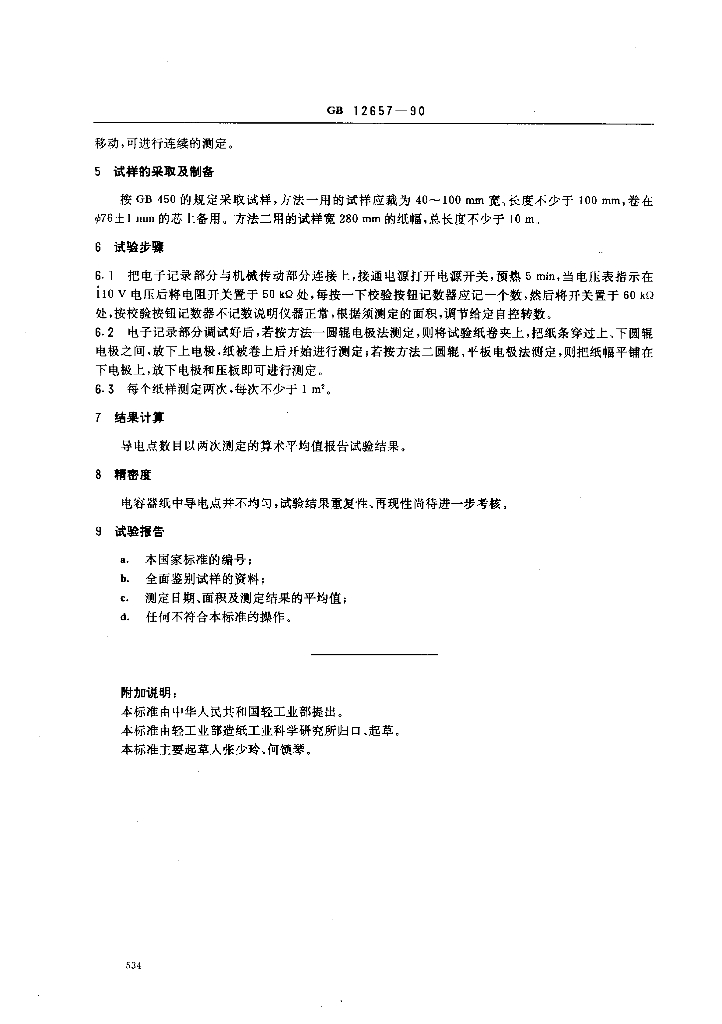

内容预览
