标准详情
电容器纸工频击穿电压测定法
下载标准电子版
PDF · 2 页 · 82.4KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB 12656-1990
标准状态
现行
发布日期
2022-10-18
实施日期
2022-10-18
标准简介
GB 12656-1990.Determination of electric strength at power trequence for capacitor paper. GB 12656参照采用IEC 243- 1(1988)《固体绝缘材料电气强度测试方法》。 1主题内容 与适用范围 GB 12656规定了工频下测定电容器纸击穿电压的方法。 GB 12656适用于未浸渍电容器纸页或其他类似的材料。 2引用标准 GB450纸和纸板试样的采取 GB 1408固体绝缘材料工频电 气强度的试验方法 3定义 3.1击穿电压breakdown voltage 在规定的试验条件下,用连续均匀升压的方法对电容器纸施加工频电压,使纸样发生击穿时的电压值. 3.2电气强度electric stength 在规定的试验条件下,电容器纸试样发生击穿的电压值除以施加电压的两电极之间纸样的平均厚度。 4试验仪器 4.1工频击穿试验仪应符合GB1408第5章试验设备的规定. 4.2电极 4.2.1电极材料 为黄铜。 4.2.2尺寸: 上电极φ25 mm,边缘倒圆半径r=2.5 mm; 下电极φ25mm,边缘倒圆半径r=2.5mm;或φ30~40mm;$75mm; 4.2.3电极 表面加工精度及其它要求按GB 1408第4章电极的规定。 4.2.4若上、下电极直径相同时,则必须同轴使其上、下准确成一直线。 4.3烘箱:可保持105士5C自动调节恒温烘箱。 5试样处理 . 按GB450的规定,从纸卷上取下纸样,横向裁出宽80mm的纸条16~20条,注意试验纸条上不应有褶子.皱纹、针孔等纸病,将取得试样纸条垂直挂于烘箱内,在105士5C温度下烘干1 h。经烘干处理

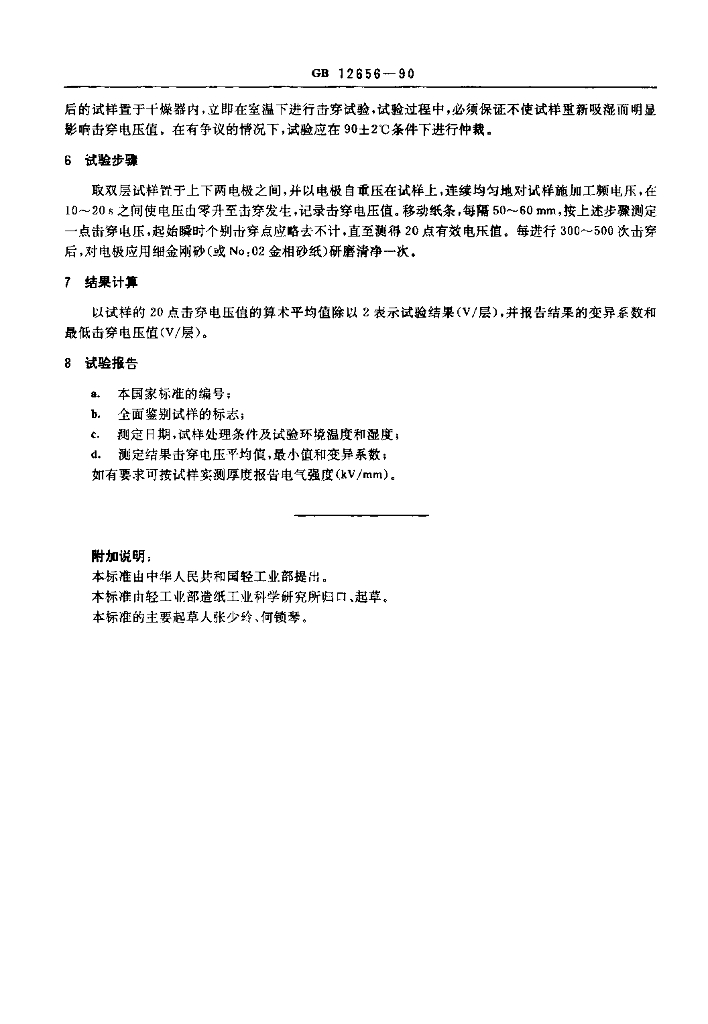

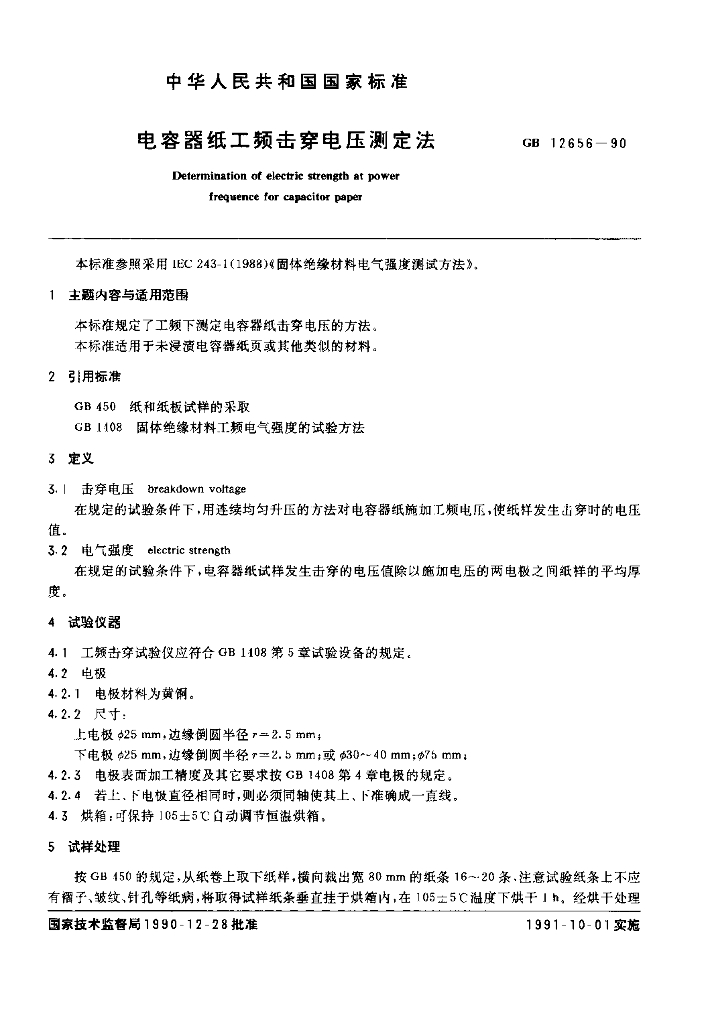

内容预览
