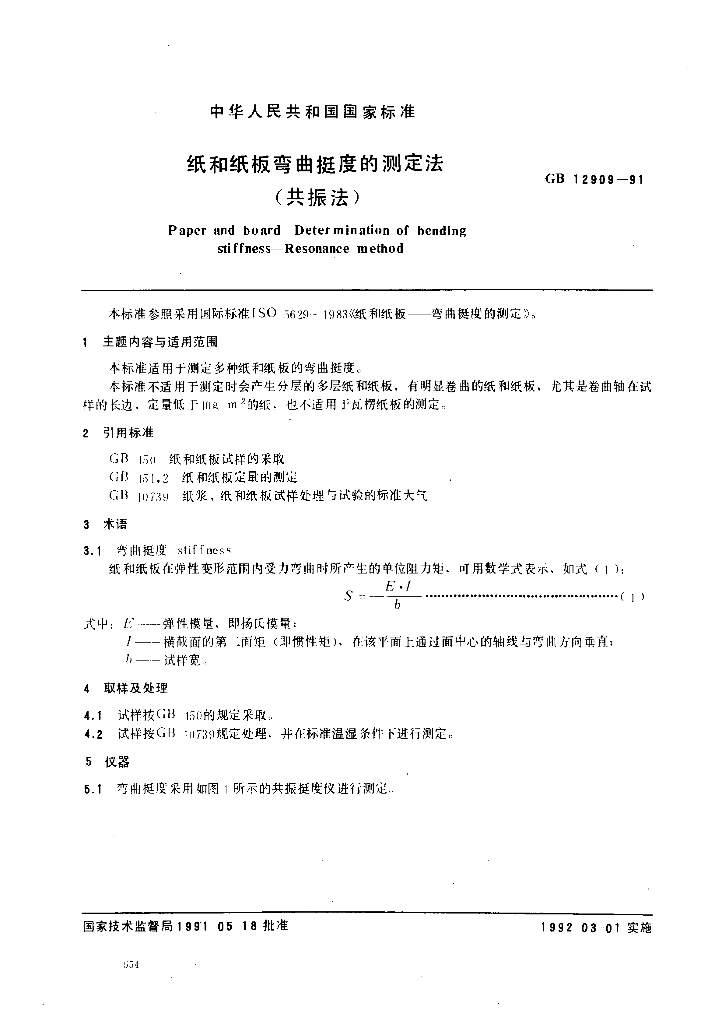

纸和纸板弯曲挺度的测定法（共振法）

基础信息

标准简介

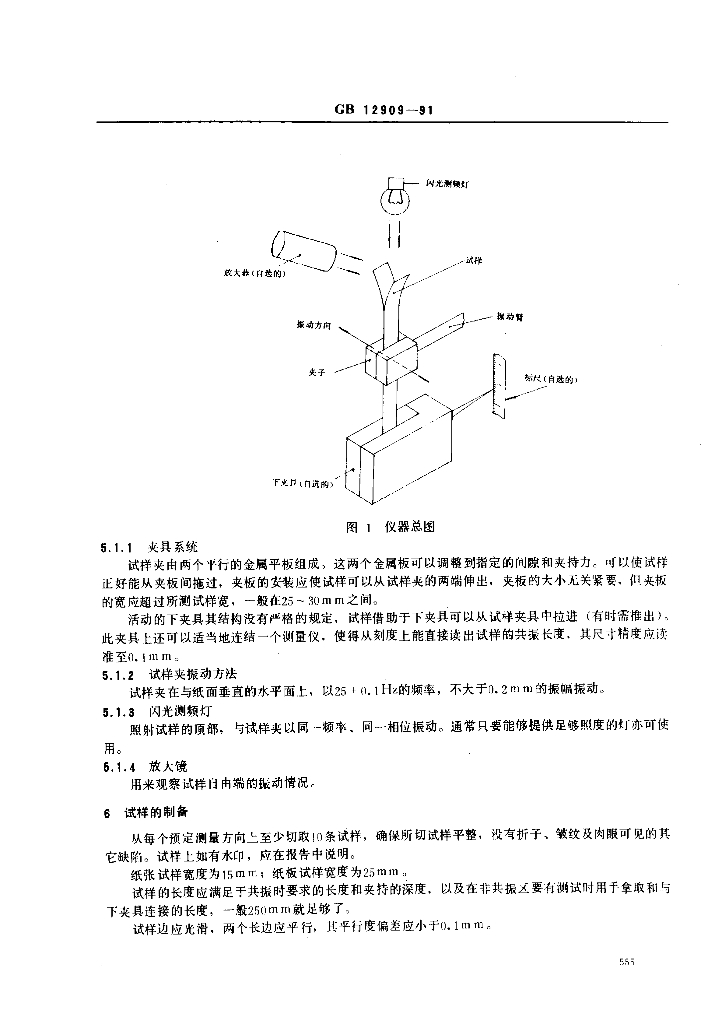

GB 12909-1991.Paper and bo ard- Deter m ination of bending stiffness-Resonance m ethod.5.1.1夹具系统试样夹由两个平行的金属平板组成。这两个金属板可以调整到指定的间隙和夹持力。可以使试样正好能从夹板间拖过，夹板的安装应使试样可以从试样夹的两端伸出，夹板的大小无关紧要，但夹板的宽应超过所测试样宽，一般在25~30mm之间。活动的下夹具其结构没有严格的规定，试样借助于下夹具可以从试样夹具中拉进(有时需推出)。此夹具上还可以适当地连结一个测量仪，使得从刻度上能直接读出试样的共振长度，其尺寸精度应读准至0.1m m。5.1.2 试样夹振动方法试样夹在与纸面垂直的水平面上，以25土0.1Hz的频率，不大于0.2mm的振幅振动。5.1.3 闪光测频灯照射试样的顶部，与试样夹以同一频率、 同一相位振动。通常只要能够提供足够照度的灯亦可使用。5.1.4 放大镜用来观察试样自由端的振动情况。6试样的制备从每个预定测量向上至少切取10条试样，确保所切试样平整，没有折子、皱纹及肉眼可见的其它缺陷。试样上如有水印，应在报告中说明。纸张试样宽度为15mm;纸板试样宽度为25mm。试样的长度应满足于共振时要求的长度和夹持的深度，以及在非共振区要有测试时用手拿取和与下夹具连接的长度，一般250mm就足够了。试样边应光滑，两个长边应平行，其平行度偏差应小于0。1m m。
