WJ26型螺杆驱动非线绕预调电位器详细规范

基础信息

标准简介

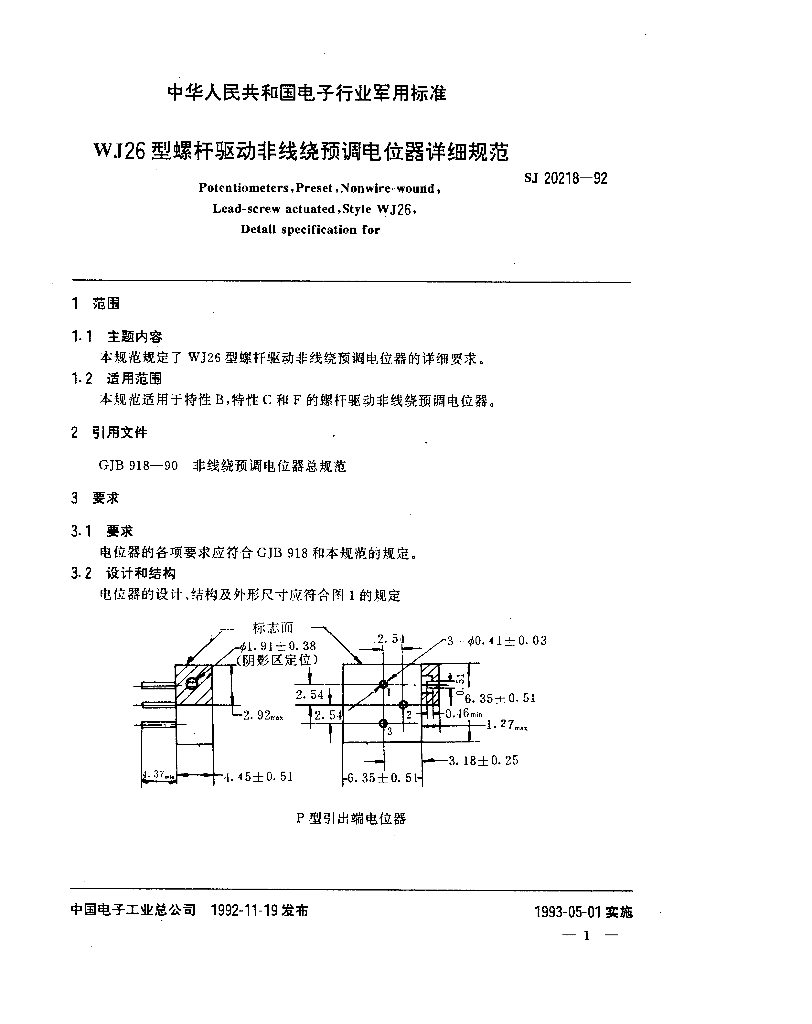

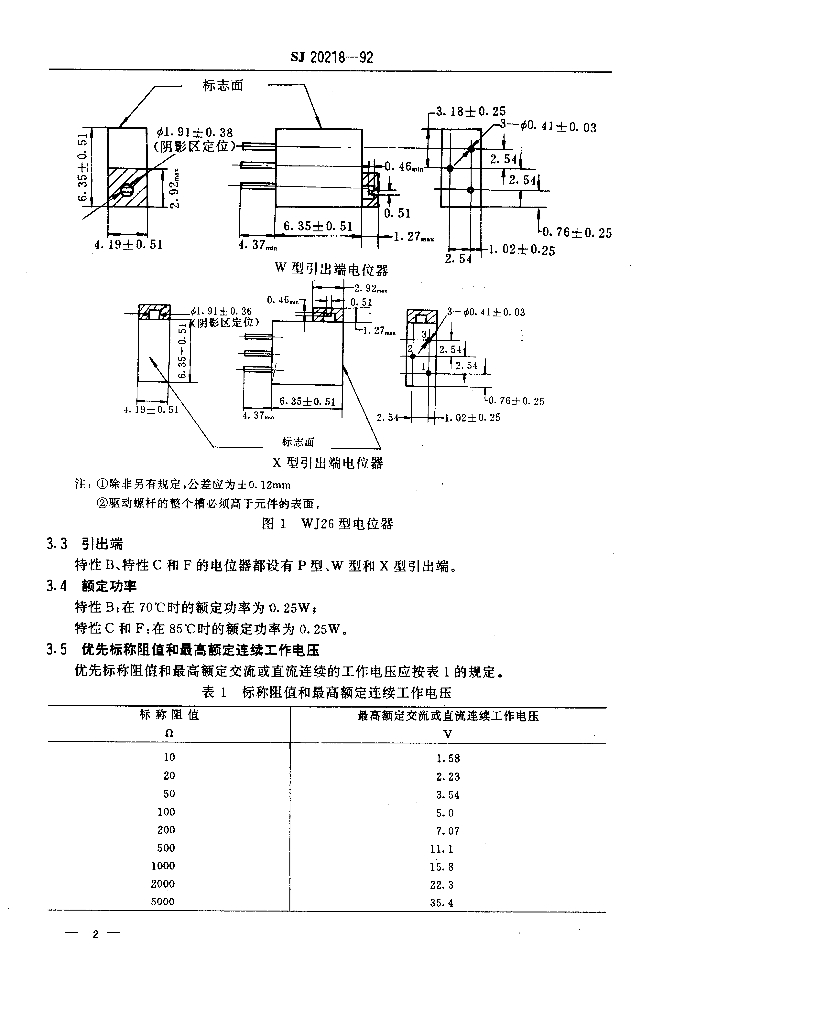

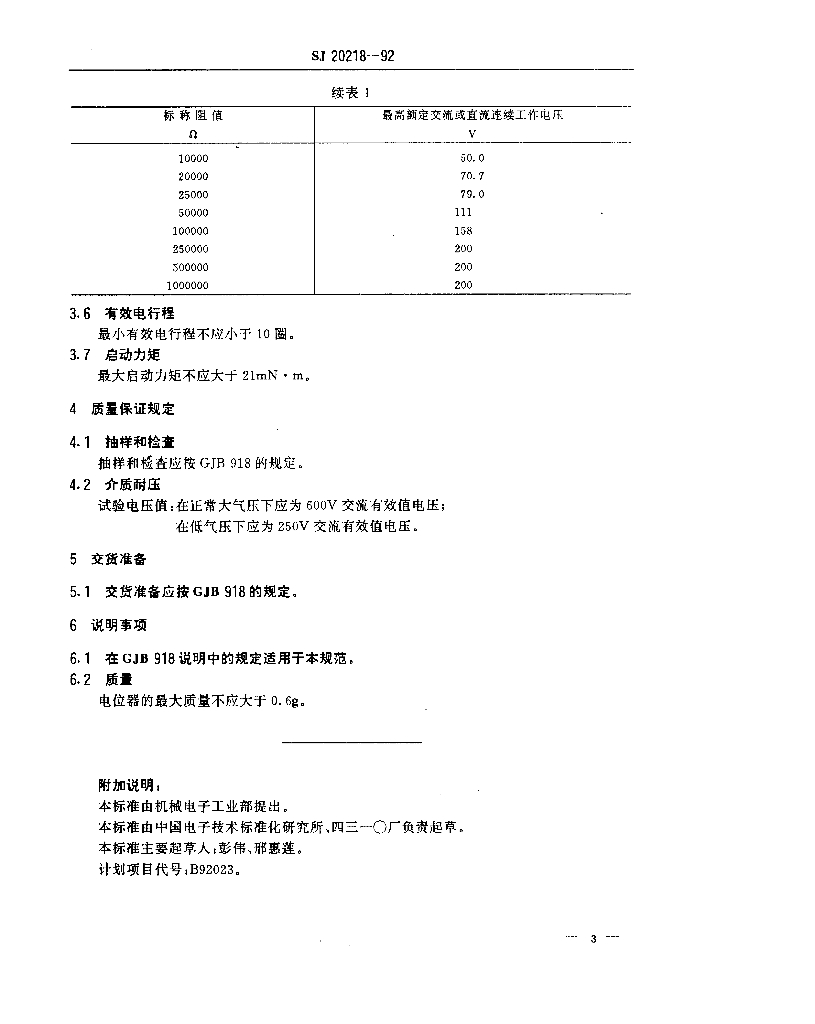

SJ 20218-1992.Potentiometers, Preset , Nonwire-wound,Lead-screw actuated ,Style WJ26 ,Detail specification for. 1范围 1.1主题内容 SJ 20218规定了WJ26型螺杆驱动非线绕预调电位器的详细要求。 1.2适用范围 本规范适用于特性B,特性C和F的螺杆驱动非线绕预调电位器。 2引用文件 GJB 918-90非线绕预调电位器总规范 3要求 3.1要求 电位器的各项要求应符合GJB918和本规范的规定。 3.2设计和结构 电位器的设计、结构及外形尺寸应符合图1的规定 3.3引出端 特性B、特性C和F的电位器都设有P型、W型和X型引出端。 3.4额定功率 特性B:在70°C时的额定功率为0.25W; 特性C和F:在85°C时的额定功率为0.25W。 3.5优先标称阻值和最高额定连续工作电压 优先标称阻值和最高额定交流或直流连续的工作电压应按表1的规定。， 4质量保证规定 4.1 抽样和检查 抽样和检查应按GJB 918的规定。 4.2介质耐压 试验电压值:在正常大气压下应为600V交流有效值电压; 在低气压下应为250V交流有效值电压。 5交货准备 5.1交货准备应按GJB 918的规定。 6说明事项 6.1在GJB 918说明中的规定适用于本规范。 6.2质量 电位器的最大质量不应大于0. 6g。 附加说明 本标准由机械电子工业部提出。 本标准由中国电子技术标准化研究所、四三一O厂负贵起草。 本标准主要起草人:彭伟、邢惠莲。 计划项目代号:B92023。
