管形荧光灯座和启动器座检验量规

基础信息

标准简介

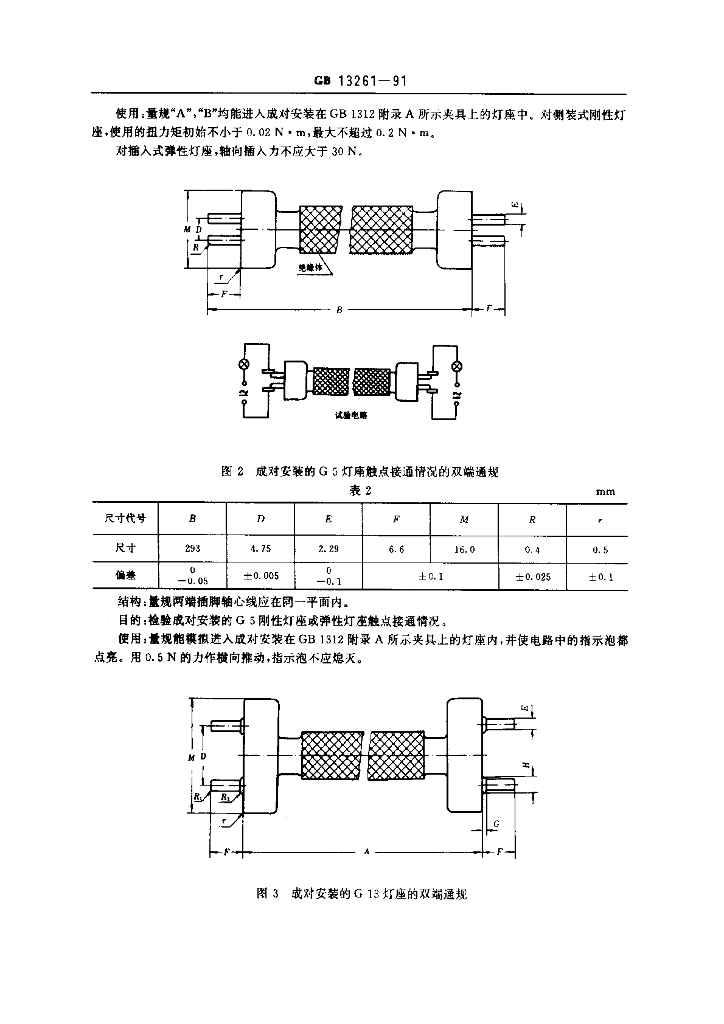

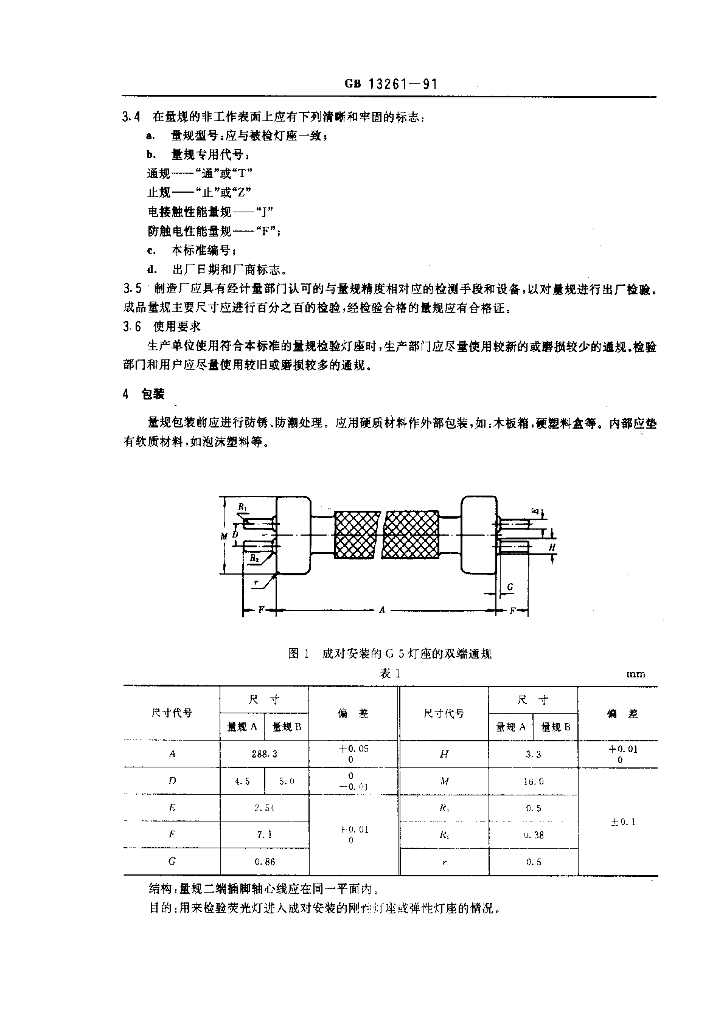

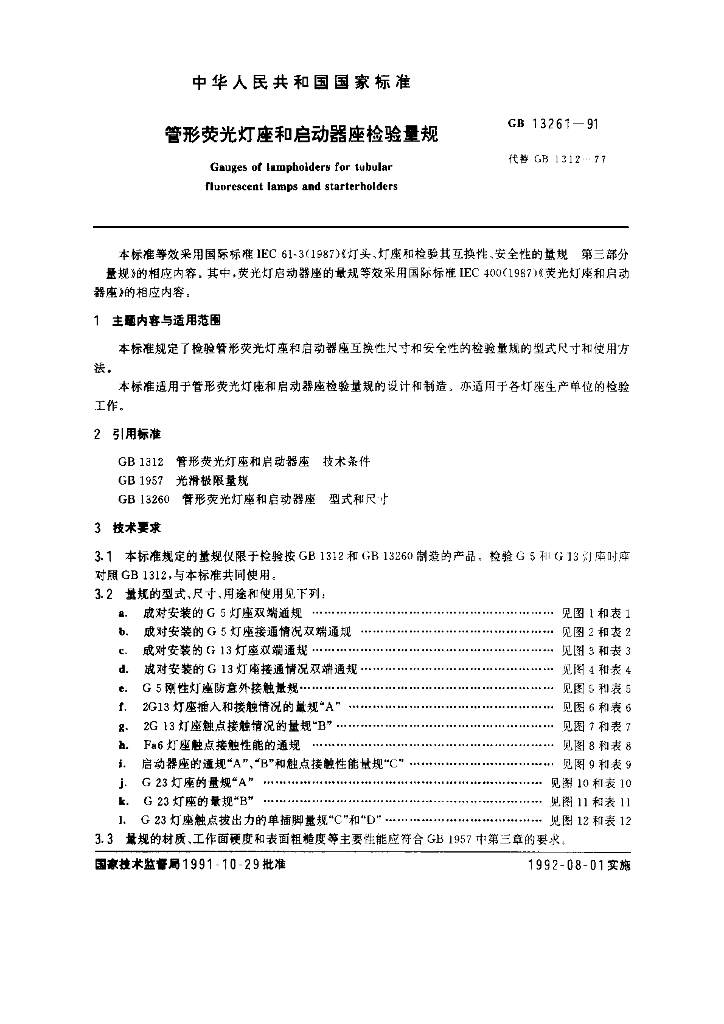

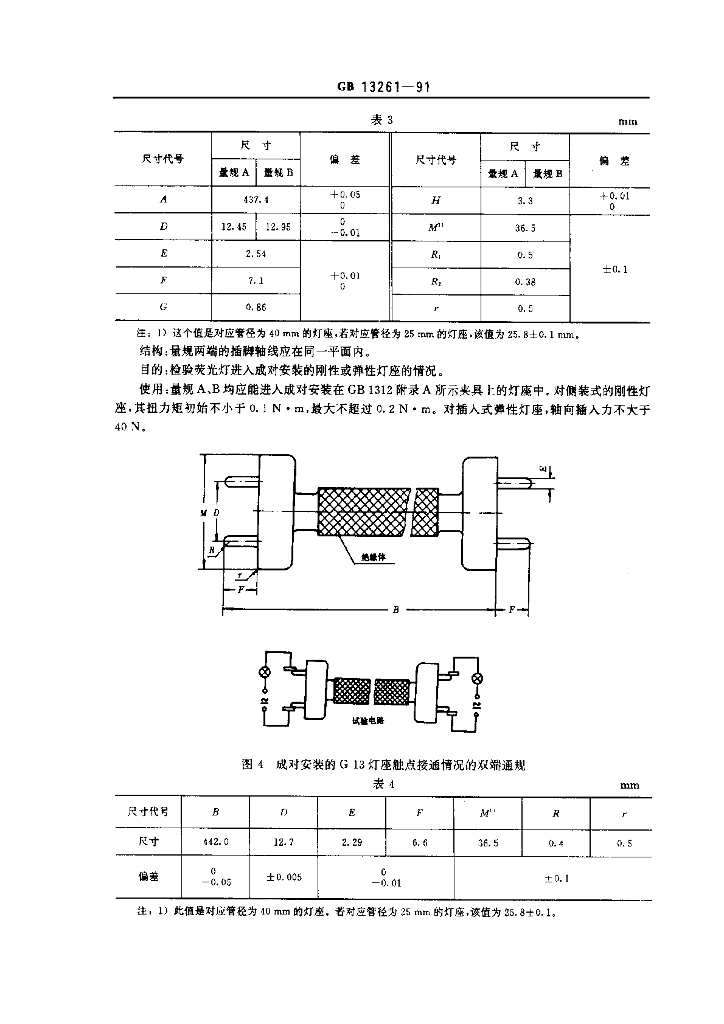

GB 13261-1991.Gauges of lampholders for tubular fluorescent lamps and starterholders. GB 13261等效采用国际标准IEC 61-3(1987)《灯头、灯座和检验其互换性、安全性的量规第三部分量规》的相应内容。其中,荧光灯启动器座的量规等效采用国际标准IEC400(1987)《荧光灯座和启动器座>的相应内容。 1主题内容 与适用范围 GB 13261规定了检验管形荧光灯座和启动器座互换性尺寸和安全性的检验量规的型式尺寸和使用方法。 GB 13261适用于管形荧光灯座和启动器座检验量规的设计和制造。亦适用于各灯座生产单位的检验工作。 2引用标准 GB 1312管形 荧光灯座和启动器座技术条件 GB 1957光滑极限量规 GB 13260管形荧光灯座和启动器座型式 和尺寸 3技术要求 3.1本标准规定的 量规仅限于检验按GB 1312和GB 13260制造的产品。检验G 5和G 13灯座时座对照GB1312,与本标准共同使用。 3.2量规的型式、尺寸 、用途和使用见下列: a.成对安装的G5灯座双端通规 见图1和表1 b.成对安装的G5灯座接邇情况双端通规 见图2和表2 c. 成对安装的G 13灯座双端通规 见图3和表3 d. 成对安装的G 13灯座接通情况双端通规 见图4和表4 e.G5刚性灯座防意外接触量规. 见图5和表5 f. 2G13灯座插入和接触情况的量规“A” 见图6和表6 g. 2G 13灯座触点接触情况的量规“B" 见图7和表7 h. Fa6 灯座触点接触性能的通规 见图8和表8 i.启动器座的通规“A". “B"和触点接触性能量规“C" 见图9和表9 j. G 23灯座的量规“A”. 见图10和表10 k. G 23灯座的量规“B” .... .... 见图11和表11 I. G 23灯座触点拔出力的单插脚量规“C”和“D”...................见图12和表12 3.3量规的材质、工作面硬度和表面粗糙度等主要性能应符合GB1957中第三章的要求。
