标准详情
螺口式灯头的型式和尺寸
下载标准电子版
PDF · 13 页 · 266.1KB
登录后可查看已购记录，会员和金币权益与电子标准网共用。
基础信息
标准号
GB 1406-1989
标准状态
现行
发布日期
2022-10-18
实施日期
2022-10-18
标准简介
GB 1406-1989.Types and dimensions of Edison screw caps. GB 1406参照采用IEC 61-1《灯头灯座和检验其互换性、安全性的量规)第- - 部分“灯头”。 1主题内容与适用范围 GB 1406规定了爱迪生圆螺纹的螺口灯头的型式和尺寸. GB 1406适用于各种电光源用的螺口灯头的设计和生产,也适用于电光源产品的设计。 2引用标准 GB 1405灯头型号的命 名方法 GB 2797灯头总技术条件 ZB K 74009螺口式灯座的型式和尺寸 3” 产品分类 螺口灯头的型号应符合GB 1405的规定. 螺口灯头以其螺纹大径的近似值为基础，分成E5、E10、E12、E14、E26d ,E27和E40七种规格。 4技术要求 4.1螺口灯头的总技术要求及试验方法详见GB2797。 4.2螺口灯头的适 用范围(电参数)应符合表1规定。 4.3 螺口灯头的型式和尺寸,应符合下列图表的规定: E5/9.... .. ....... *. .... .. .... .. .... .... .. .... ..... .. .................见图1表2 E10/12、E10/13、E10/19X 13...... ........... ........ .... ............见图2表3 Ep10/14X11 见图3表4 E12/15. E12/20X15... ............ 见图4表5 E14/20、E14/23X 15、E14/25X 27....... 见图5表6 见图6表7 E27/25、E27/27 见图7表8 E27/51X 39、E27/65X 45 见图8表9 E40/45. E40/75X 54、E40/75X65... 见图9表10

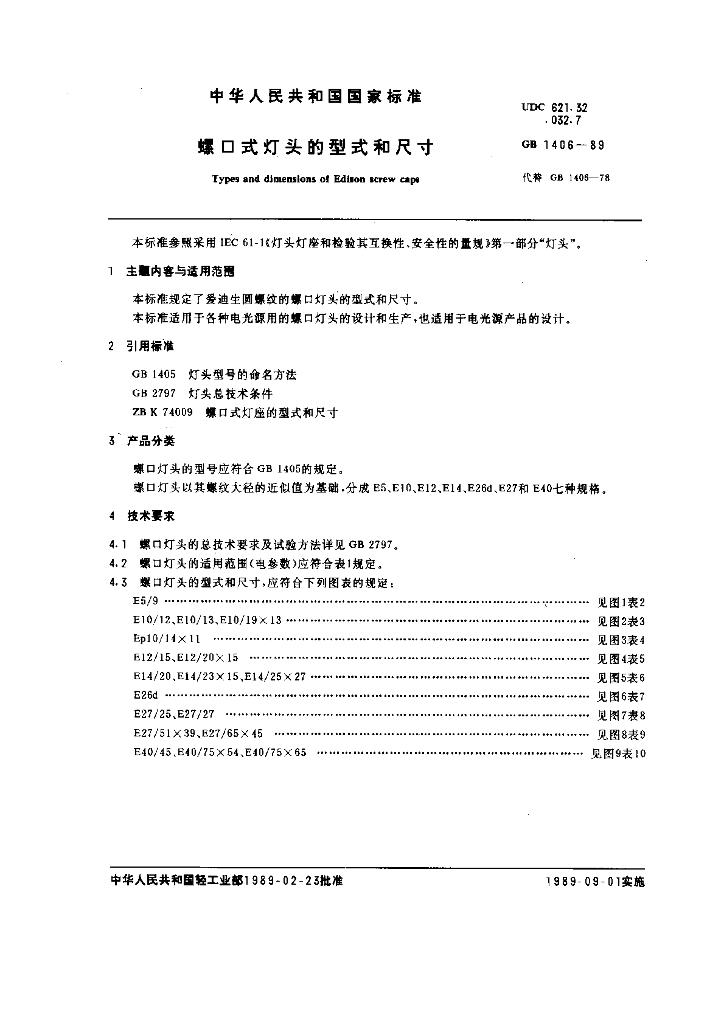

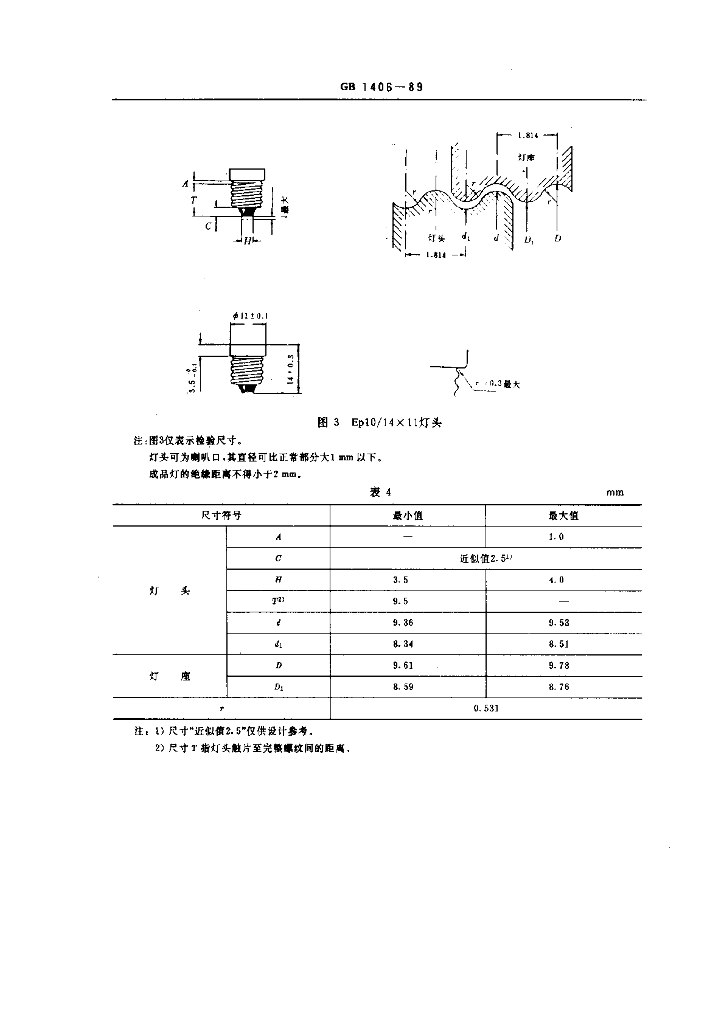

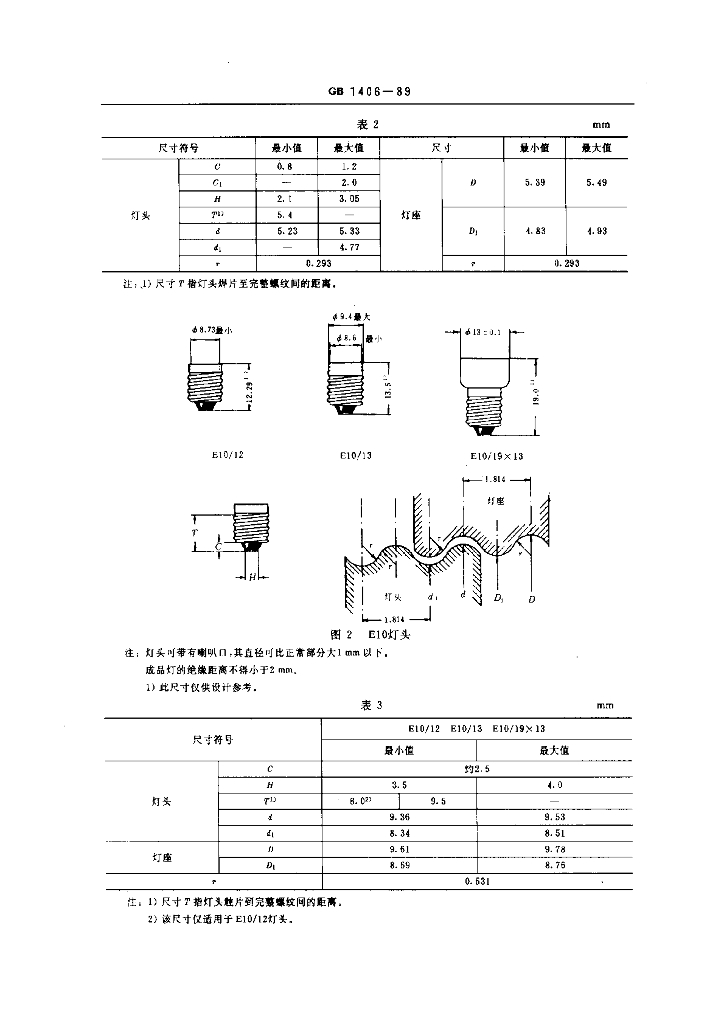

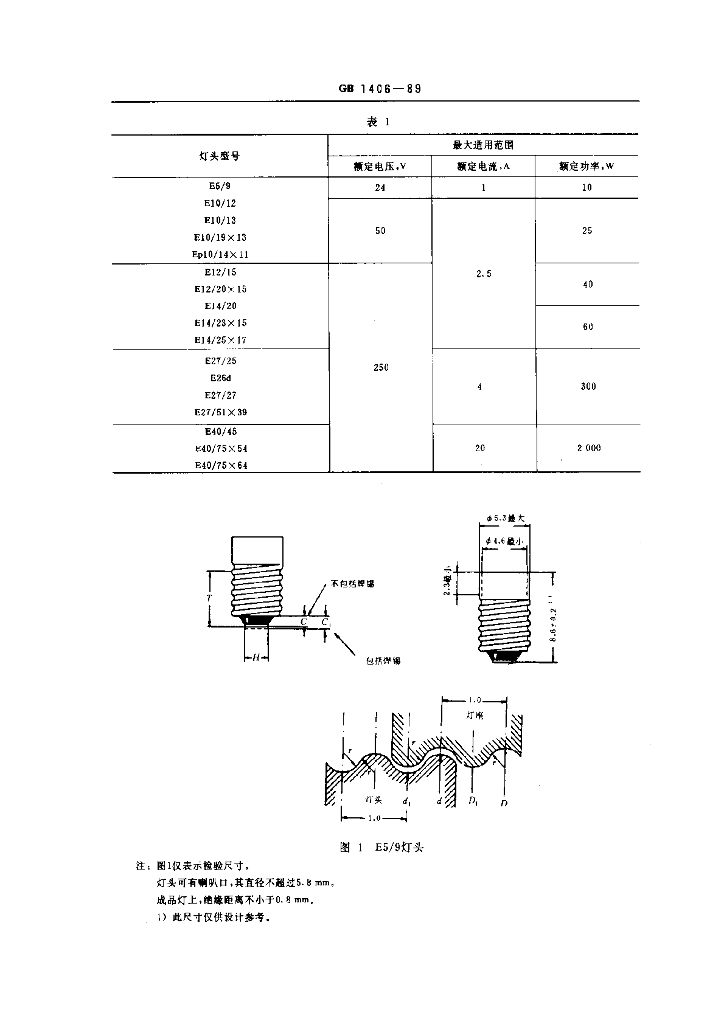

内容预览
