灯具用电源导轨系统

基础信息

标准简介

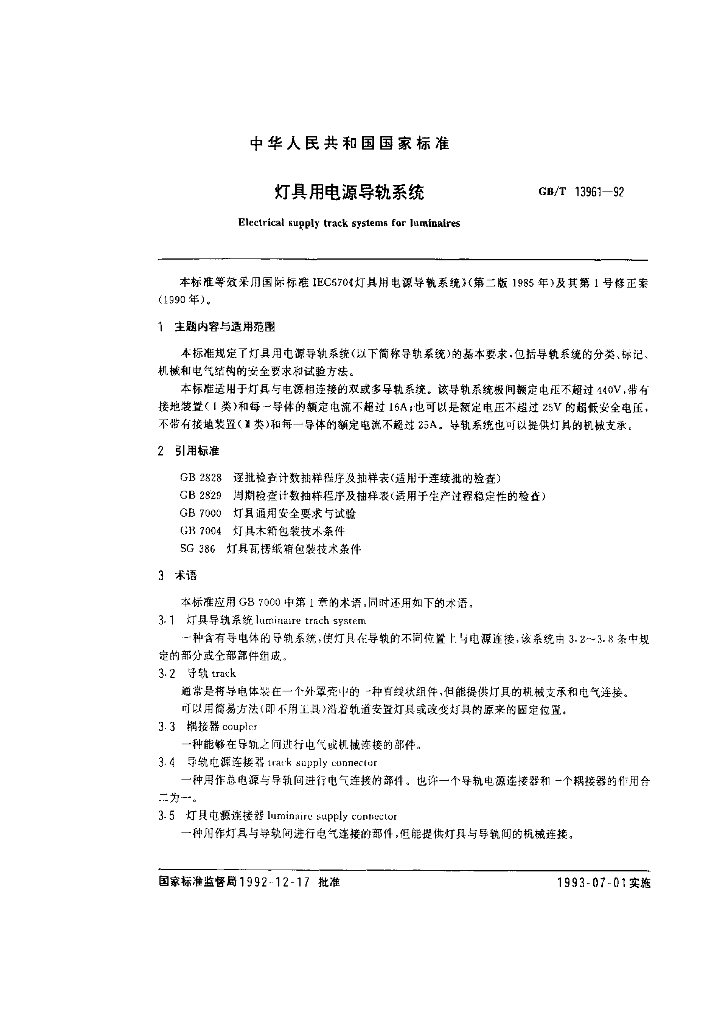

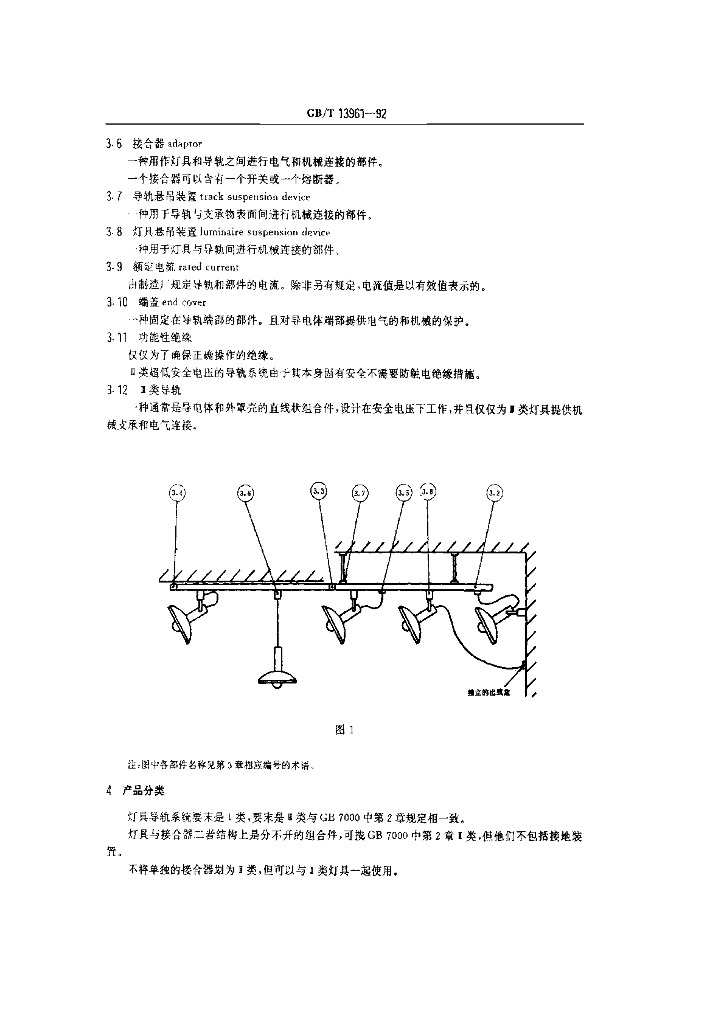

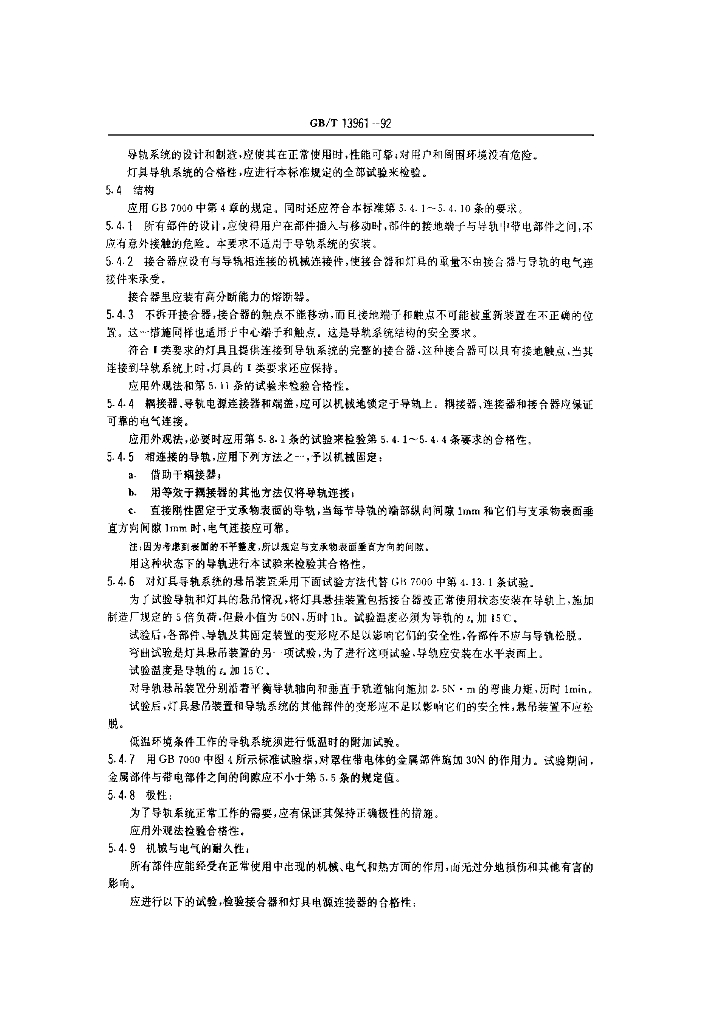

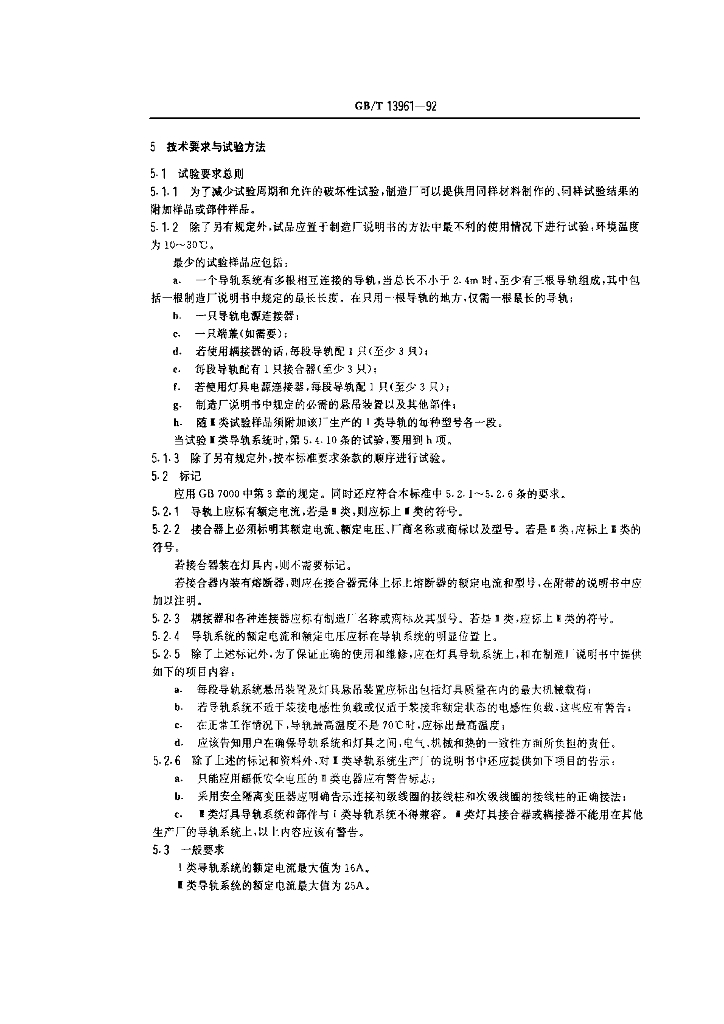

GB/T 13961-1992.Electrical supply track systems for luminaires. GB/T 13961等效采用国际标准IEC570《灯具用电源导轨系统》(第二版1985年)及其第1号修正案(1990年)。 1主题内客与适用范围 GB/T 13961规定了灯具用电源导轨系统(以下简称导轨系统)的基本要求,包括导轨系统的分类、标记、机械和电气结构的安全要求和试验方法。 GB/T 13961适用于灯具与电源相连接的双或多导轨系统。该导轨系统极间额定电压不超过440V,带有接地装置(I类)和每一导体的额定电流不超过16A;也可以是额定电压不超过25V的超低安全电压，不带有接地装置(类)和每一导体的额定电流不超过25A。导轨系统也可以提供灯具的机械支承。 2引用标准 GB2828逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB2829周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查) GB 7000灯具通用安全 要求与试验 GB 7004灯具木箱包装 技术条件 SG 386灯具瓦楞 纸箱包装技术条件 3术语. GB/T 13961应用GB 7000中第1章的术语,同时还用如下的术语。 3.1灯 具导轨系统luminaire trach system 一种含有导电体的导轨系统,使灯具在导轨的不同位置上与电源连接,该系统由3.2~3.8条中规定的部分或全部部件组成。 3.2 导轨track 通常是将导电体装在一个外罩壳中的一-种直线状组件,但能提供灯具的机械支承和电气连接。可以用简易方法(即不用工具)沿着轨道安置灯具或改变灯具的原来的固定位置。 3.3耦接器coupler -种能够在导轨之间进行电气或机械连接的部件。 3.4导 轨电源连接器track supply connector -种用作总电源与导轨问进行电气连接的部件。也许一个导轨电源连接器和一个耦接器的作用合 3.5 灯具电源连接器luminaire supply connector - 种用作灯具与导轨间进行电气连接的部件,但能提供灯具与导轨间的机械连接。

内容预览
