吊扇电容运转电动机通用技术条件

基础信息

标准简介

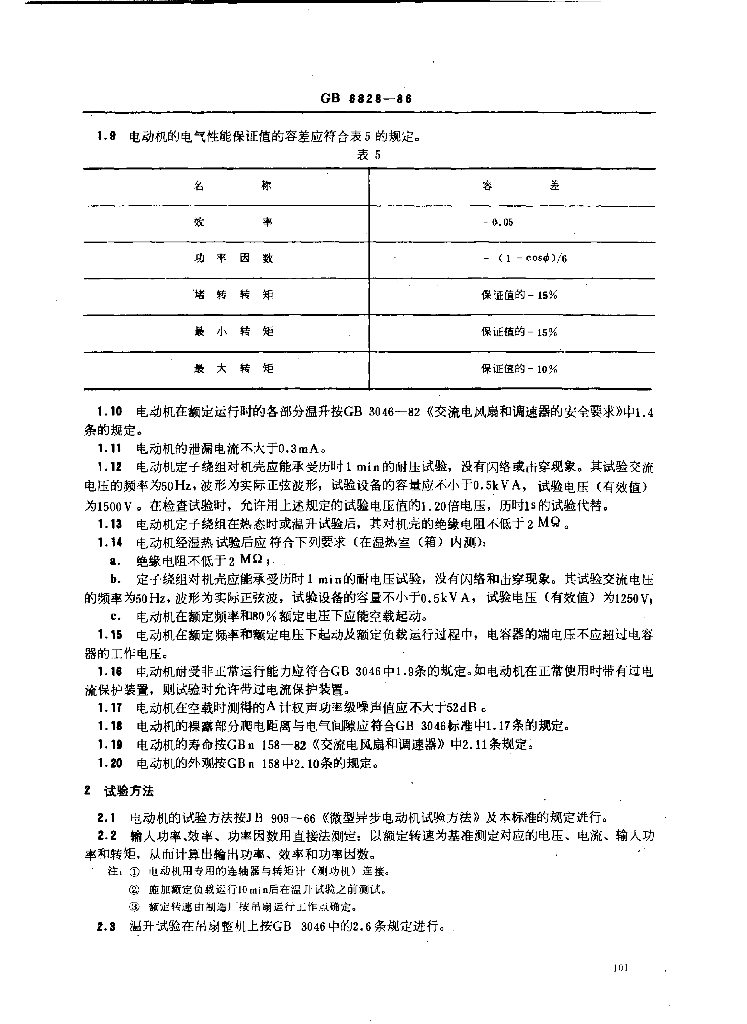

GB 6828-1986.General:specification for ceiling-fan permanent split capacitor motors. 1.10 电动机在额定运行时的各部分温升按GB 3046-82《交流电风扇和调速器的安全要求》中1.4条的规定。 1.11 电动机的泄漏电流不大于0.3mA。 1.12 电动机定子绕组对机壳应能承受历时1 min的耐压试验，没有闪络或击穿现象。其试验交流电压的频率为50Hz,波形为实际正弦波形，试验设备的容量应不小于0.5kVA，试验电压(有效值)为1500V。在检查试验时，允许用上述规定的试验电压值的1.20倍电压，历时1的试验代替。 1.13 电动机定子绕组在热态时或温升试验后，其对机壳的绝缘电阻不低于2 MQ。 1.14 电动机经湿热试验后应符合下列要求(在湿热室(箱)内测): a. 绝缘电阻不低于2 MQ， b.定子 绕组对机壳应能承受历时1 mi n的耐电压试验，没有闪络和击穿现象。其试验交流电压的频率为50Hz,波形为实际正弦波，试验设备的容量不小于0.5kVA，试验电压(有效值)为1250V; e.电动机在额定频率和80%额定电压下应能空载起动。 1.15电动机在额定频事和额定电压下起动及额定负载运行过程中，电容器的端电压不应超过电容器的工作电压。 1.16 电动机耐受非正常运行能力应符合GB 3046中1.9条的规定。如电动机在正常使用时带有过电流保护装置，则试验时允许带过电流保护装置。 1.17 电动机在空载时测得的A计权声功率级噪声值应不大于52dB。 1.18电动机的裸露部分爬电距离与电气间隙应符合GB3046标准中1.17条的规定。 1.19 电动机的寿命按GBn 158- 82《交流电风扇和调速器》中2.11条规定。 1.20电 动机的外观按GB n 158 中2.10条的规定。 2试验方法 2.1电动机的试验 方法按J B 909 -66《微型异步电动机试验方法》及本标准的规定进行。 2.2输人功率 效率、功率因数用直接法测定:以额定转速为基准测定对应的电压、电流、输人功率和转矩，从而计算出输出功率、效率和功率因数。 注:①电动机用专用的连轴器与转矩计(测功机)连接。 ②施加额定负载运行10min后在温升试验之前测试。 ③额定转速由制造厂按吊崩运行工作点确定。 2.8温升 试验在吊扇整机上按GB 3046 中的2.6条规定进行。
