自行车前触闸

基础信息

标准简介

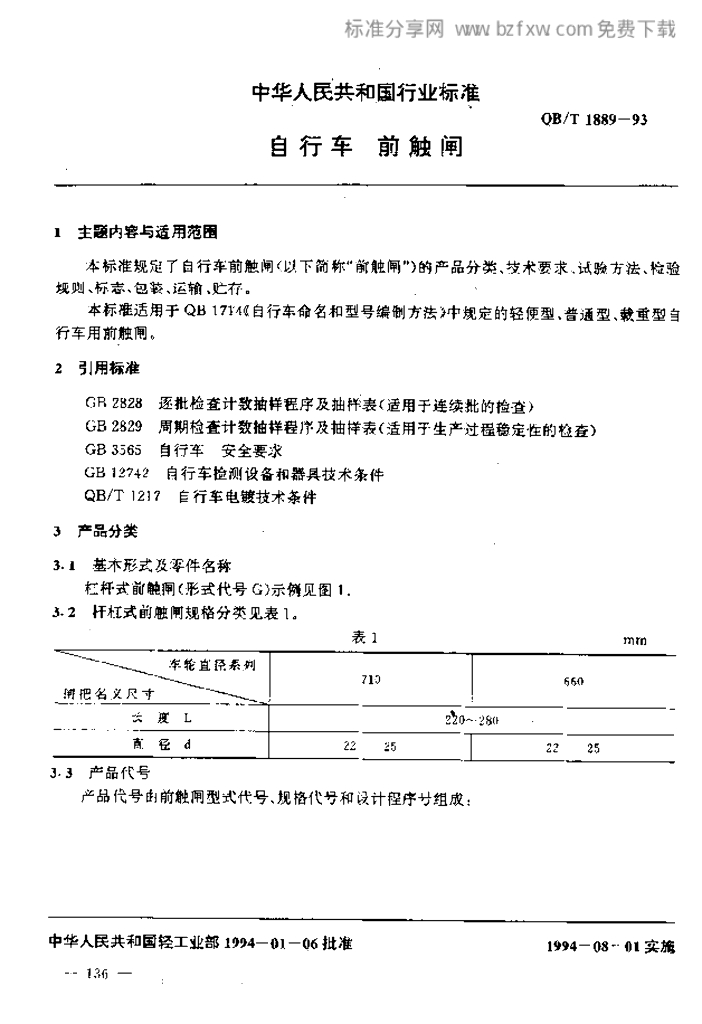

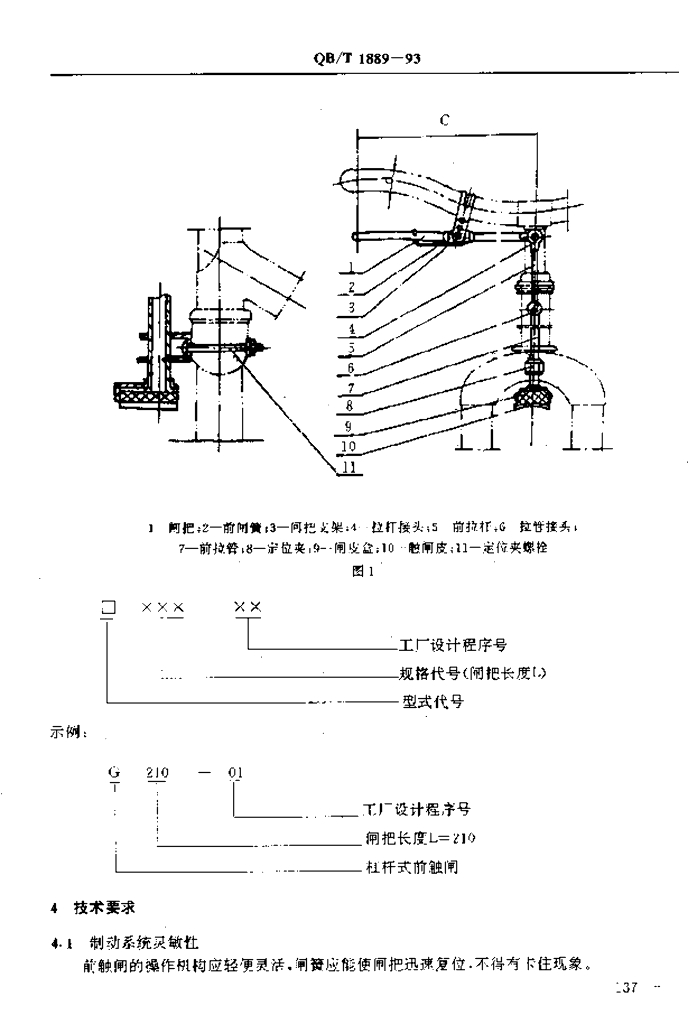

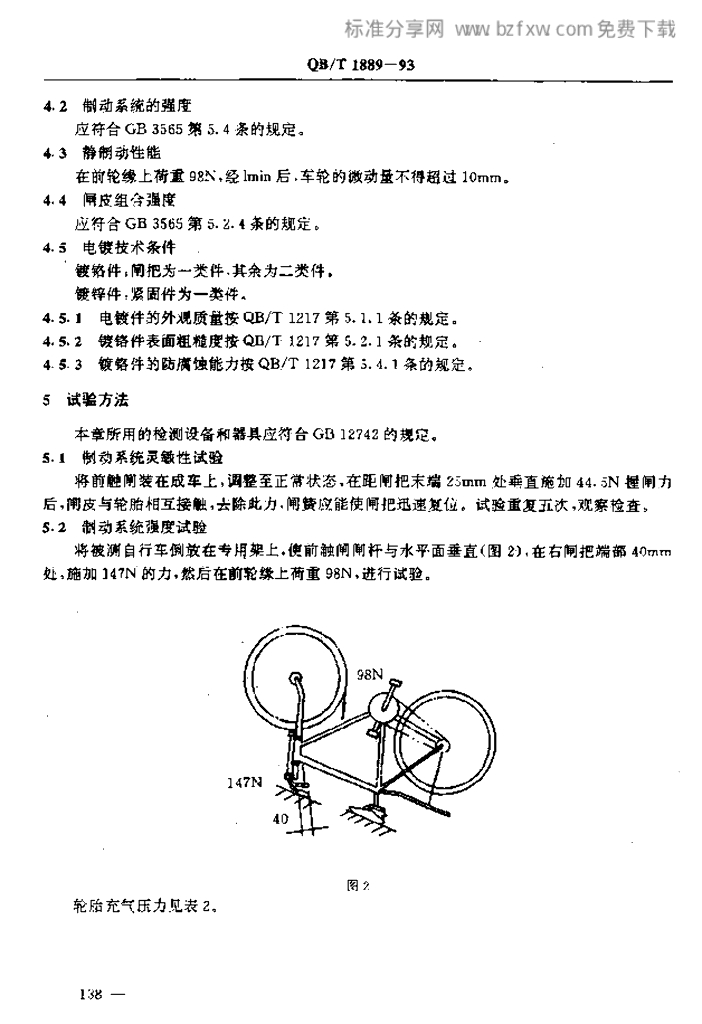

QB/T 1889-1993. 1主题内容与适用范圉 QB/T 1889规定了自行车前触闸(以下简称“前触闸”)的产品分类、技术要求、试验方法,检验规则、标志,包装、运输.贮存。 QB/T 1889适用于QB 1714《自行车命名和型号编制方法》中规定的轻便型、普通型、载重型自行车用前触闸。 2引用标准 GB 2828逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 2829周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB 3565自行车安全要求 GB 12742自行车检测设备和器具技术条件QB/T 1217自行车电镀技术条件 3产品分类 3.1基本形式及零件名称 杠杆式前触闸(形式代号G)示例见图1。 3.2杆杠式前触闸规格分类见表1。 4.2制动系统的强度 应符合GB3565第5.4条的规定。 4.3静制动性能 在前轮缘上荷重98N,经lmin后,车轮的微动量不得超过10mm。 4.4闸皮组合强度 应符合GB 3565第5.2.4条的规定。 4.5电镀技术条件 镀铬件;闸把为一类件,其余为二类件。镀锌件;紧固件为一类件。 4.5. 1电镀件的外观质量按QB/T 1217第5.1.1条的规定。 4. 5.2镀铬件表面粗糙度按QB/T 1217第5.2.1条的规定。 4. 5.3镀铬件的防腐蚀能力按QB/T 1217第5.4.1条的规定。 5试验方法 本章所用的检测设备和器具应符合GB12742的规定。 5.1制动系统灵敏性试验 将前触闸装在成车上,调整至正常状态,在距闸把末端25mm处垂直施加44.5N握闸力后,阐皮与轮胎相互接触,去除此力,闸簧应能使闸把迅速复位。试验重复五次,观察检查。 5.2制动系统强度试验 将被测自行车倒放在专用架上,使前触闸闸杆与水平面垂直(图2),在右闸把端部40mm处,施加147N的力,然后在前轮缘上荷重98N,进行试验。
