手表柄头和柄头管配合尺寸系列

基础信息

标准简介

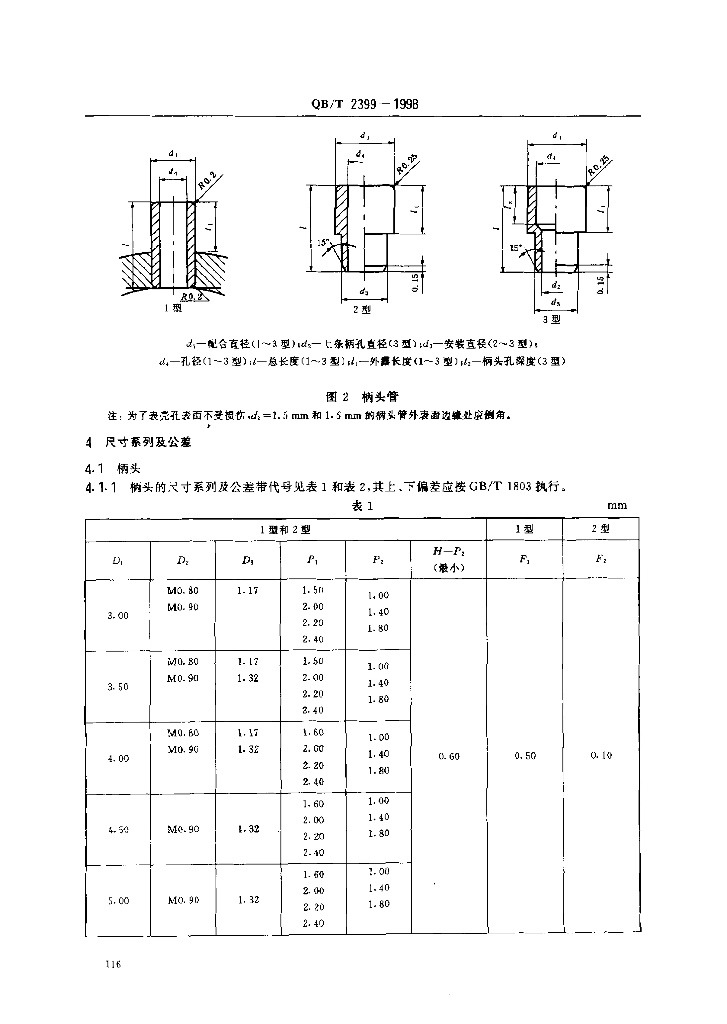

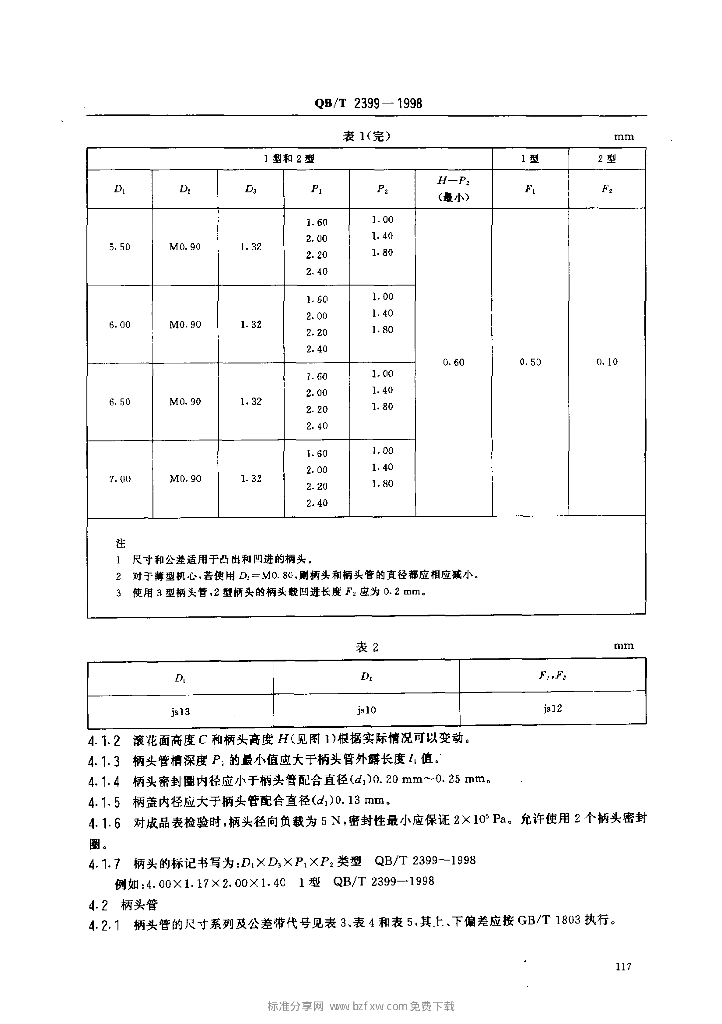

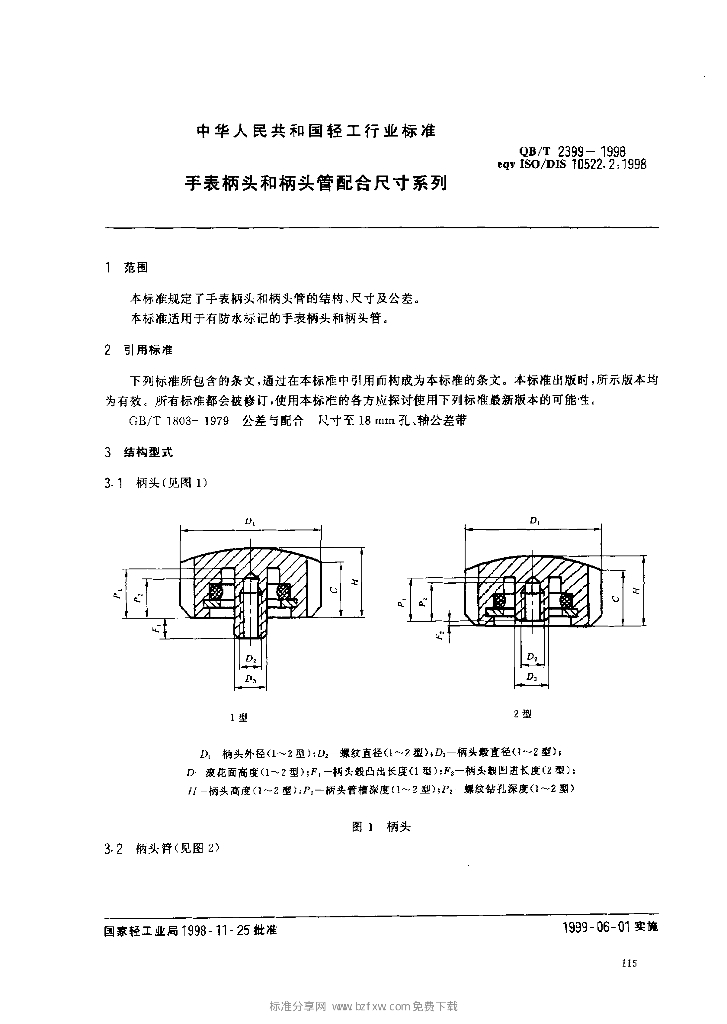

O8T 2399—1998. 1范围 O8T 2399规定了手表柄头和柄头管的结构、尺寸及公差。本标准适用于有防水标记的手表柄头和柄头管。 2引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1803—-1979公差与配合尺寸至18 mm孔.轴公差带 3结构型式 3.1柄头(见图1) 4.1.2滚花面高度C和柄头高度H(见图1根据实际情况可以变动。 4.1.3柄头管槽深度Ps的最小值应大于柄头管外露长度值。 4.1.4︰柄头密封圈内径应小于柄头管配合直径(d)0.20 mm~0.25 mm。 4.1.5柄盖内径应大于柄头管配合直径(d,)0. 13 mm。 4.1.6对成品表检验时,柄头径向负载为5N,密封性最小应保证2×10Pa。允许使用2个柄头密封圈。 4.1.7︰柄头的标记书写为:D×D,×Pt×P:类型QB/T 2399--1998 例如:4.00×1.17×2.00×1.401型QB/T 2399—-1998 4.2柄头管 4.2.1―柄头管的尺寸系列及公差带代号见表3、表4和表5,其上、下偏差应按GB/T 1803执行。
